光学学报, 2018, 38(1): 0105004, 网络出版: 2018-01-01

硒化锌衬底表面仿生宽带增透微结构的设计及制作

Design and Fabrication of Bionic Broadband Antireflective Microstructure on Zinc Selenide
作者单位

1上海大学材料科学与工程学院, 上海 200444

2中国科学院上海光学精密机械研究所中科院强激光材料重点实验室, 上海 201800

3中国科学院大学, 北京 100049

摘要
采用时域有限差分法研究了硒化锌基底的抛物线型周期阵列仿生微结构的光学性质,重点分析了微结构阵列的周期、高度、占空比和形状轮廓等对反射率的影响,得到了有较好增透效果的结构参数。根据模拟参数进行两次干涉曝光制备掩模,采用反应离子刻蚀技术制备周期阵列微结构。通过场发射扫描电子显微镜对微结构的表面形貌进行表征,并采用傅里叶变换红外光谱仪在中红外波段分别对双面抛光、单面微结构的硒化锌片进行透过率测试。结果表明:单面微结构样品在2~5 μm范围内的整体平均透过率比双面抛光硒化锌基片提高了10%,在2.3 μm处的最大透过率为82%。
Abstract
The optical properties of parabolic cone array microstructure of zinc selenide are researched by finite-difference time-domain method. The effects of microstructure parameters, such as period, height, filling factor, and profile shape on the reflectivity are discussed. Structural parameters corresponding to good antireflection effect are obtained. The parabolic cone period microstructure is prepared by twice interference lithography and reactive ion etching technology according to the simulated results. The surface morphology is analyzed by field emission scanning electron microscopy, and the transmittances of the zinc selenide with double-sides polished and single-side microstructures are respectively measured with the utilization of the Fourier transform infrared spectrometer. The measured results illustrate that the average transmittance of samples with single-sided microstructure is 10% higher than that of double-sided polished zinc selenide at 2-5 μm wavelengths, and the transmittance reaches a maximum value of 82% at 2.3 μm.

1 引言

硒化锌(ZnSe)是一种应用于红外波段的光学材料,可制成红外窗口、整流罩、透镜等光学元件,同时可以作为中红外固体激光器中激光晶体的基质材料,在激光雷达、大气遥感测控、红外探测成像、光谱学和国防军事等领域具有重要的应用价值和前景,已成为国内外关注和广泛研究的热点[1-4]。ZnSe材料在2~5 μm波段的折射率较大,表面反射率较高。为提高其透过率,传统的解决方式是在材料表面镀增透膜。但对材料进行镀膜的同时,也会引入杂质、缺陷和水吸收,从而对薄膜的光学性能产生不良影响[5]。薄膜与基底物理性能的不匹配会造成膜基附着力差、不稳定等问题[6]。此外,多层膜的激光损伤阈值限制了大功率激光器的使用[7]。在材料表面制备仿生蛾眼型微结构可以有效避免以上问题,与多层反射膜相比,蛾眼型结构可以等效为一个折射率从空气到介质的渐变薄膜系统,具有宽角度宽光谱增透特性[8-10]

近年来,中红外波段仿生蛾眼型微结构的增透性能被相继报道。Hobbs等[11]在ZnSe基底上单面制备了表面微结构,其在1.9~3.4 μm波长范围内的平均透过率从68.5%升至81.3%,但他们未报道该结构在更宽光谱范围内的透过率是否得以提高;后来他们发现[12],相比于减反膜,在Cr2+∶ZnSe基底上制备的表面微结构能有效消除2.9 μm波段附近的水吸收,设计的增透波段范围仅覆盖掺Cr2+激光器中的发射带。Sanghera等[13]采用直接印压法在红外玻璃光纤表面制备的微结构使其在2~5 μm波段的平均透过率超过92%,但直接印压法是否对ZnSe材料同样有效尚未见报道;Zollars等[14]在ZnSe基底两面制备了随机型微结构,处理后的样品在3~14 μm波段范围内的透过率超过80%,宽角度减反射范围达65°,但透过率的提高效果不明显。尚鹏等[15]设计了在8~14 μm具有较好增透效果的圆柱形ZnSe亚波长微结构,重点分析讨论了圆柱形方向偏差及整体面形轮廓偏差对抗反射特性的影响,模拟结果表明:圆锥形ZnSe微结构的透射性能相比圆柱形最优微结构的透射性能有较大提高,但并未进行实验验证。高永锋等[16]在硅基太阳能电池表面设计了抛物锥减反射微结构,理论上可以在可见光到近红外波段降低表面反射率。董亭亭等[17]在锗衬底表面设计并制备了圆柱形抗反射微结构,但实验结果与设计相差较大。本课题组设计了一种抛物锥仿生蛾眼型增透微结构,采用两次干涉曝光制备掩模,结合反应离子束刻蚀方法在ZnSe基底单面制备增透微结构,该结构在2~5 μm波段范围内实现了较好的增透效果。

2 微结构的设计与模拟

Stavenga等[18]认为抛物线锥微结构比圆锥和高斯钟形渐变微结构具有更好的减反射性能,抛物锥体周期阵列结构示意图如图1所示。模拟分析的微结构模型采用抛物锥体结构,并按一定的周期正交排列,周期为Λ,抛物锥体底面直径为d,结构高度为H。描述电磁场传播特性的数学模型主要有等效介质理论(EMT)[19]、时域有限差分法(FDTD)[20]、传递矩阵法(TMM)[21]、严格耦合波法(RCWA)[22]和有限元法(FEM)[23]等。当周期结构的尺寸远小于入射波长时,周期结构的光栅可以等效为均匀介质。当光入射到具有周期结构的表面时,在周期结构上发生的衍射满足光栅方程[24]:

nssinθT=mλ0Λ+nisinθI,(1)

式中ns为基底材料的折射率,θT为透射区域第m级衍射光的衍射角,m为衍射级次,λ0为入射波长,Λ为表面结构的周期,ni为空气的折射率,θI为入射角度。当透射空间只有零级衍射波时,能表现出良好的增透效果,此时表面结构的周期与入射波长之间需满足:

Λλ0<1max(ns,ni)+nisinθI(2)

结构的周期、高度、底部占空比及形状是影响结构衍射特性的主要因素,使用FDTD对这些因素进行理论模拟分析,选择最优结构参数,以获得较好的增透效果。

Schematic of parabolic cone array structure

图 1. 抛物锥体周期阵列结构示意图

Fig. 1. Schematic of parabolic cone array structure

下载图片查看所有图片

2.1 周期对结构衍射特性的影响

由(2)式可知,当光线从空气中垂直入射到抛物锥微结构时,入射角θI为零,在透过区域仅存在零级衍射的条件为微结构的周期Λ<λ0/ns。ZnSe材料在2~5 μm红外波段的折射率约为2.42,取λ0=2 μm,对应微结构周期应小于826 nm。由光栅方程可计算得到波长和结构周期对结构衍射性能的影响。微结构周期与反射率的关系如图2(a)所示,其中抛物线型结构的底部直径与结构周期的比值d/Λ=1,结构高度为1000 nm。在2~5 μm波段,表面反射率随结构周期的增大而减小,微结构周期与零级透过率的关系如图2(b)所示。当周期大于λ0/ns后,出现更高级次的衍射,对应图2(b)中白色虚线的左侧,此时透射区域零级透过率下降,在周期小于λ0/ns的区域,高级次衍射被抑制,只存在零级透过。微结构周期与总透过率的关系如图2(c)所示,在不考虑材料吸收的情况下,透过区域的总透过率R和反射率T之和能满足R+T=1。由此可知,Λ<λ0/ns区域微结构的反射率越低,透过率越大,所以微结构周期的设计值越大越好,但不能超过λ0/ns这一临界值,故取周期Λ=800 nm。

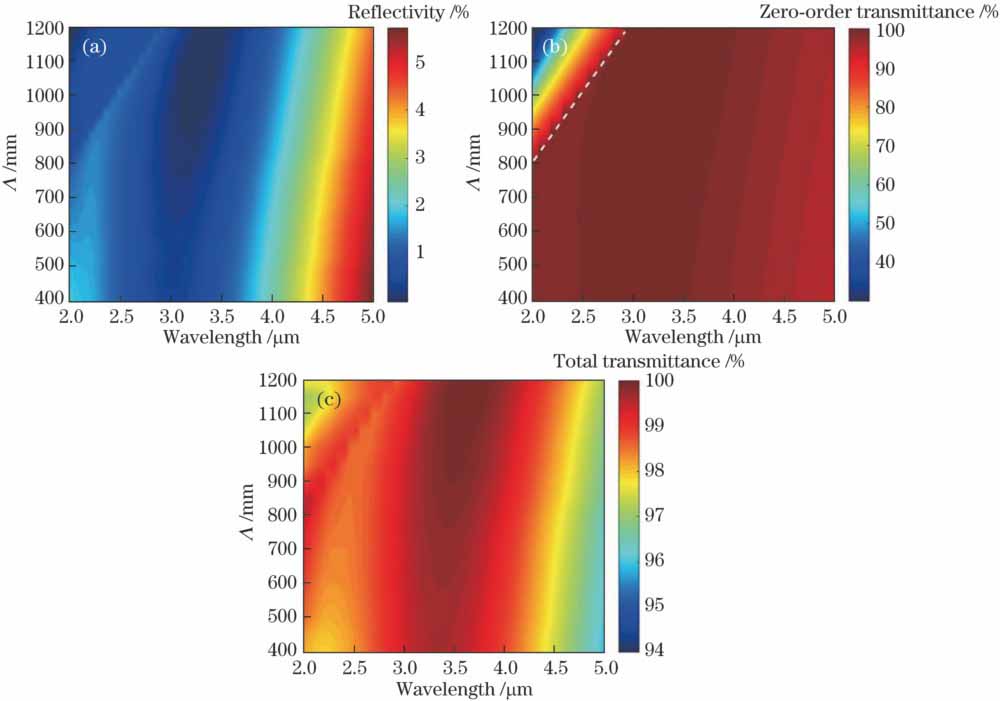

Relationship between microstructure period and structure parameters. (a) Reflectivity; (b) zero-order transmittance; (c) total transmittance

图 2. 微结构周期与结构参数的关系。(a) 反射率; (b) 零级透过率; (c) 总透过率

Fig. 2. Relationship between microstructure period and structure parameters. (a) Reflectivity; (b) zero-order transmittance; (c) total transmittance

下载图片查看所有图片

2.2 底面占空比d/Λ对反射率的影响

底面占空比d/Λ的定义为底面直径与结构周期的比值,不同的占空比表示结构底部与基底界面折射率突变程度的不同。抛物锥底面占空比不同时反射率随波长的变化曲线如图3所示,对应的结构高度为1000 nm,周期为800 nm。由图3可以看出,随着抛物锥体底面占空比增加,结构表面在整个波段范围内的反射率明显下降,随着底部占空比从0.6增加到最大值1.0,整个波段范围内的平均反射率从9%左右降低至1%左右,在5.0 μm处的反射率从11%降低到4%。由此可知,当抛物锥体底面直径等于设计周期时,结构表面的反射率最小。

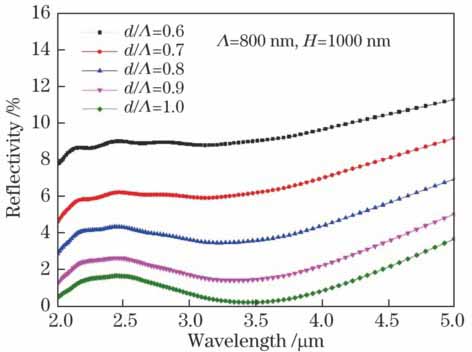

Variations of reflectivity with wavelength at different d/Λ values of parabolic cone

图 3. 不同抛物锥体底面占空比时反射率随波长的变化曲线

Fig. 3. Variations of reflectivity with wavelength at different d/Λ values of parabolic cone

下载图片查看所有图片

2.3 结构高度对反射率的影响

根据2.2节得到的结论,设计抛物锥体的底面直径等于周期,分析光垂直入射时结构高度对表面反射率的影响。由图4可见:当高度由600 nm增加到1000 nm时,结构表面的反射率显著下降,最大反射率从11%下降到4%;随着结构高度继续增加,反射率虽然总体上呈下降趋势,但降幅不明显,且在短波段范围内的反射率会略有增大。虽然反射率随高度增加而降低,但结构高度越大所需刻蚀时间越长,所需掩模厚度越大,制作难度越大。因此,应在满足性能要求的前提下选择合适的结构高度,故设计结构高度为1000 nm。

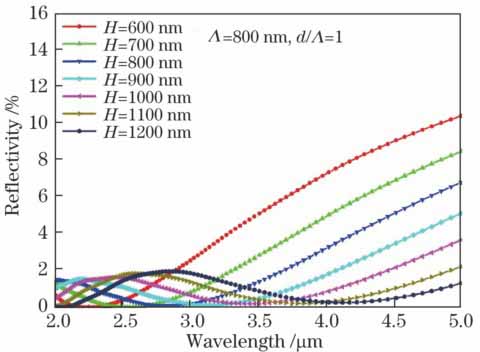

Variations of reflectivity with wavelength at different heights of parabolic cone

图 4. 不同抛物锥体高度时反射率随波长的变化

Fig. 4. Variations of reflectivity with wavelength at different heights of parabolic cone

下载图片查看所有图片

2.4 形状对反射率的影响

微结构的几何形状是决定衍射效率的重要因素之一。由于抛物锥形状展现出了线性渐变的折射率分布,故而在更宽的波长范围内具有更好的减反射特性。然而,在实际加工中需要精准的制造过程以得到理想的形状。仿生微结构的轮廓形状对反射率的影响如图5所示,对应的结构周期为800 nm,高度为1000 nm。由图5可见,微结构的形状从圆柱形逐渐变为抛物锥形,圆柱形结构在反射曲线上有波纹图案,因为该结构可以等效为单层的减反射膜。当结构形状开始变为锥形时,表面反射率开始减小,并展现出宽带减反射特性。抛物线比例为60%的微结构的减反射性能可接近理想抛物线型对应的微结构的减反射性能。

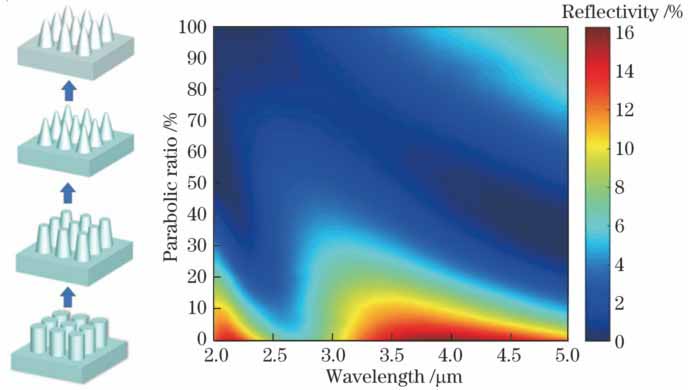

Effect of biomimetic microstructure with different shapes on reflectivity (the shape of biomimetic microstructure changing from cylindrical rod to paraboloid)

图 5. 不同形状的仿生微结构对反射率的影响

Fig. 5. Effect of biomimetic microstructure with different shapes on reflectivity (the shape of biomimetic microstructure changing from cylindrical rod to paraboloid)

下载图片查看所有图片

3 制备流程

制备微结构的工艺流程如图6所示,主要分为基片预处理、涂胶、前烘、激光干涉曝光、显影、后烘、刻蚀、去胶。基片预处理:采用丙酮超声清洗10 min,然后用去离子水冲洗,之后烘干。涂胶:待样品冷却后采用旋涂法进行涂胶,使用EZ4 SPIN COATER型匀胶机将正性光刻胶S1805均匀地涂在样品片上。前烘:将涂胶后的样片放在HOT PLATE10型电热板上在100 ℃下烘烤3 min,以坚固胶层。激光干涉曝光:使用波长为413.1 nm的Kr离子激光器搭建单反射镜曝光系统,采用两束光干涉进行两次曝光,形成二维周期性掩模图案。洛埃镜配置图如图7(a)所示,掩模图案的周期可以通过调整洛埃镜平台的角度确定,在两次曝光间使样品旋转90°。显影和后烘:采用氢氧化钠(NaOH)溶液进行显影,将显影后的基片再次放在电热板上烘烤,进行热回流过程,以得到理想的抛物线型掩模图形,制备得到的掩模的原子力显微镜(AFM)图如图7(b)所示。刻蚀:掩模制作完成后,采用MRIBE-300M型反应离子刻蚀系统进行反应离子束刻蚀。采用文献[ 25]所述方法,以氩气(Ar)和三氟甲烷(CHF3)作为刻蚀气体,气体体积流量分别为5,15 mL·min-1,离子源射频功率为200 W,刻蚀时间为780 s。去胶:刻蚀完成后用RIE-300型氧等离子体灰化机去除残余的光刻胶,再用丙酮溶液对样片进行噪声清洗20 min,以去除残留物。

Schematic of fabrication procedure of microstructure

图 6. 微结构制备工艺流程图

Fig. 6. Schematic of fabrication procedure of microstructure

下载图片查看所有图片

(a) Lloyd’s mirror configuration; (b) AFM image of mask

图 7. (a)洛埃镜配置图;(b)掩模的AFM图

Fig. 7. (a) Lloyd’s mirror configuration; (b) AFM image of mask

下载图片查看所有图片

4 实验结果与分析

采用Auriga场发射扫描电镜观察微结构的形貌特征,微结构扫描电镜图如图8所示,采用反应离子束刻蚀技术将掩模图案转移到基底表面,表面微

结构呈方格点阵周期性密集排列,均匀性良好。图8(b)为样片断面放大图,可见微结构的截面轮廓接近抛物线型,与设计的微结构相似。微结构侧壁存在不规则纹理,说明刻蚀过程对微结构的最终形貌具有一定影响。

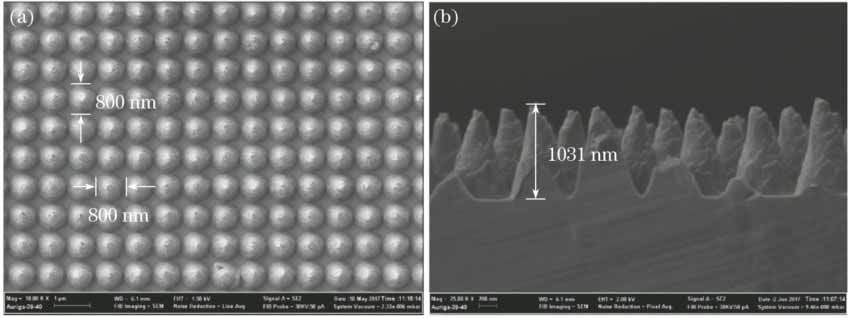

Scanning electron microscopy images of microstructure. (a) Top view (0°); (b) profile (90°)

图 8. 微结构扫描电镜图。(a)俯视图;(b)断面图

Fig. 8. Scanning electron microscopy images of microstructure. (a) Top view (0°); (b) profile (90°)

下载图片查看所有图片

表 1. 理论设计与实验结果对比

Table 1. Comparison between theoretical design and experimental results

ParameterMaximum reflectivity /%Average transmittance /%Height /nmPeriod /nmFilling factor
Design value<481.81000±50800±201.0
Experimental value<580.910318001.0

查看所有表

使用Nicolet6700型傅里叶变换红外光谱仪对制备有微结构的样品进行红外透过率测试,得到1.5~5.0 μm波段单面微结构ZnSe样品和双面抛光样品的透过率曲线, 有无微结构的透过率曲线如图9(a)所示。将实际制备的单面微结构样品的透过率曲线和在2~5 μm波段的理论模拟光谱曲线进行对比,结果如图9(b)所示。由图9(a)可以看出,单面微结构ZnSe样品在1.5~2.0 μm波段内的透过率下降明显,这是因为在1.5~2.0 μm波段内,微结构的周期不满足(2)式,透射区域出现了高级次的衍射,存在衍射损失。光垂直入射到空气/ZnSe界面的透过率可以用菲涅耳公式计算得到,为82.7%,但双面抛光的ZnSe样品有两个空气/ZnSe界面,忽略基底材料内部的吸收和散射,考虑内部多次反射,双面抛光ZnSe样品在2~5 μm波段内的平均透过率为70.6%,如图9(b)中的红线所示。如果在ZnSe基底的一面镀上理想的减反射层或制备完美的减反射微结构,那么样品的透过率就会增加,没有处理的另一面的反射率可以由[(n-1)/(n+1)]2(n为基底材料的折射率)计算得到,为17.3%,在这种情况下,样品整体的理论透过率为82.7%。如图9(b)中黑线所示,实验制备的单面微结构样品在

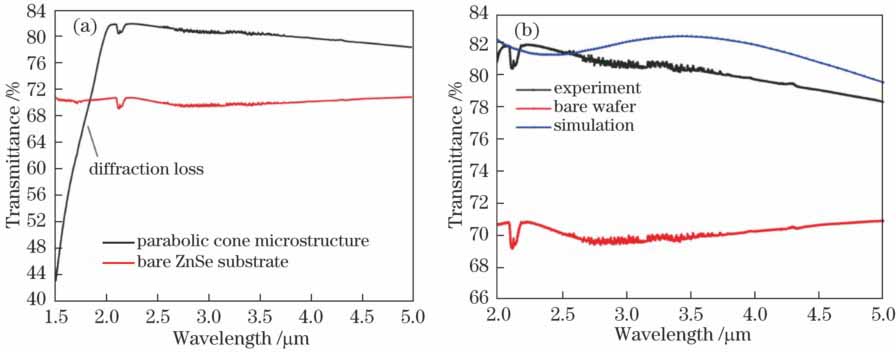

Curves of transmittance. (a) With and without microstructure; (b) simulated and experimental results

图 9. 透过率曲线。 (a)有无微结构;(b)模拟与实验结果

Fig. 9. Curves of transmittance. (a) With and without microstructure; (b) simulated and experimental results

下载图片查看所有图片

2~5 μm波段内的平均透过率超过了80.9%,整体透过率提高了10%左右,在2.3 μm处的最大透过率为82%,接近单面透过率的理论最大值。同时,根据实验结果和理论分析可以计算出单面制备有微结构样品的表面最大反射率为5%。

表1为实际制备结果与理论设计的各项参数的对比,实验制备微结构的形貌与理论模型基本一致,测得样品在2~5 μm波段的平均透过率和理论模拟结果基本吻合,采用红外光谱仪实际测得的透过率曲线和理论模拟曲线大体相同。

5 结论

以FDTD为理论基础,结合激光干涉曝光技术和反应离子束刻蚀工艺,在ZnSe衬底上设计并制备了一种在2~5 μm波段范围内具有良好增透效果的抛物锥型仿生微结构。通过构建数学模型模拟分析了周期对该结构衍射的影响,讨论了微结构的高度、底部占空比及形状等对表面反射率的影响,确定了该增透结构的最优参数组合。仿真模拟和实验结果表明,在短波段范围内,微结构周期大于透过区域的零级衍射周期阈值,存在衍射损失,导致透过率下降。实验结果表明,在光垂直入射的情况下,在ZnSe基底上单面制备的周期和底部直径同为800 nm、高度为1031 nm的抛物锥型微结构,在2~5 μm波段内的平均透过率为80.9%,最大透过率达82%,具有良好的宽带增透效果。本研究可为红外材料的宽波段增透提供参考。
