自驱动拓扑半金属NiTe2太赫兹探测器特邀研究论文
1 引言
太赫兹波（THz）具有光子能量低、穿透性强、宽频谱和高分辨率等优点，在高速通信、生物医学、无损检测、空间探测和安全防护等众多领域有广阔的应用前景［1-4］。目前常见商用太赫兹探测器主要有高莱管、热释电探测器和辐射热测量计等［5-7］。但由于需要在液氮温度下运行且样品合成具有一定的复杂性，其器件制造工艺仍具有挑战性。
相较而言，二维材料的发展为克服其中的一些问题提供了途径［8］。二维材料具有低维材料独有的新奇性质，其电子的量子行为与其块状母体材料截然不同，如超高的载流子迁移率、载流子表现出独特的狄拉克费米子行为、反常量子霍尔效应、Klein隧穿效应等众多特异的物理性质［9-12］，在太赫兹领域得到了广泛的应用［13］。基于石墨烯和黑磷的场效应管实现了太赫兹范围的低能光子检测［14-15］，但由于薄层弱的光吸收与不匹配的带隙，其也有光响应性相对较低、响应时间较长等问题存在。目前，一类全新的拓扑量子材料体系的出现给上面的问题带来了转机。在拓扑材料中，Weyl和Dirac半金属值得特别关注，因为它们在受晶体对称性保护的简并带交叉处表现为无质量相对论准粒子。拓扑半金属为探索受拓扑保护的无间隙量子材料中无耗散载流子输运的奇异物理效应提供了理想平台。一些基于拓扑半金属和拓扑绝缘体的太赫兹探测器已经被开发出来，如PtTe2、NbIrTe4、CoTe2、Bi2Se3和MnBi2Te4等［16-20］。然而高灵敏的太赫兹探测器的构建仍然亟待进一步研究。
本文通过第一性原理（QE）计算NiTe2的能带结构以及表面态，计算得到NiTe2的狄拉克点在费米能级附近，因此在室温下表现出优异的载流子传输，非常有利于构建高性能太赫兹探测器［21-22］。然后使用机械剥离法得到NiTe2纳米片，随后基于集成电路工艺制备金属-NiTe2-金属场效应晶体管，并对其电学性能及太赫兹光电流响应进行测试。结果表明，基于NiTe2的太赫兹探测器具有较大的线性度动态范围且栅压无法对其调控，在空气中有着良好的稳定性，在室温下响应度达到2.44 A/W，噪声等效功率约为14.96 pW/Hz1/2，在零偏压下仍然有2.25 A/W响应度，噪声等效功率下降到9.55 pW/Hz1/2。
2 计算与实验
2.1 材料的结构和表征
NiTe2单晶来自宋凤麒教授的赠送，X射线衍射（XRD）测量是在室温下使用具有Cu Kα辐射和石墨单色仪的日本理学（Rigaku）LX-57B衍射仪进行的，还进行了摇摆曲线的测量。为了检查样品的实际化学成分，使用配有OXFORD公司ULTIM MAX硅漂移型探测器能谱仪的Thermoscientific Scios2聚焦离子束-电子束双束显微镜，对剥离在硅片上的样品进行能量色散X射线（EDS）光谱分析。在入射电子束能量为20 keV的情况下，通过对表面多点扫描以减少单点的误差，在样品表面选择约10个不同大小的点进行EDS分析，从而确认样品的化学计量，并进行面扫以确定纳米片元素分布是否均匀。使用WITec公司的Alpha300R激光共焦拉曼光谱仪对其进行拉曼表征，光谱由硅衬底520.7 cm-1声子模式校准，扫描范围为0~200 cm-1，测试精度为1 cm-1。
2.2 第一性原理计算
NiTe2的结构优化和电子结构计算是在基于QE中实施的密度泛函理论（DFT）框架内进行的。使用模守恒赝势和（PBE）函数进行广义梯度近似（GGA）［23］，截止能量为400 eV，布里渊区（BZ）的k点采样使用（16×16×8）的monkhorst-pack网格来计算能带和态密度。Wannier Tools是一种开源软件包，它能够利用生成的实空间Wannier哈密顿量计算材料的各种拓扑性质［24］。为了计算体系的表面态，构建原子轨道的Wannier哈密顿量，其中，原子轨道投影选取的是Ni的d轨道和Te的s、ｐ轨道。
2.3 结构制备
采用机械剥离法得到NiTe2纳米片，其制备过程如下：先夹取适量NiTe2块材于蓝膜胶带上，将胶带对叠数次获得薄层NiTe2，然后将胶带与沾在玻璃片的聚二甲基硅氧烷（PDMS）紧密接触后分离，随后通过光学显微镜和二维转移平台寻找表面平整均匀的NiTe2薄纳米片，并采用定位干法将其转移到预先准备好的SiO2/Si的基底上（300 nm SiO2，500 µm厚的高阻Si）。然后通过Lift-Off工艺制备器件，在基底上旋涂AZ5214光刻胶，接着使用激光直写进行电极曝光，显影后使用电子束蒸发镀膜蒸镀金属电极10 nm Cr（黏附层）和70 nm Au。最后将剩余光刻胶和上面金属薄膜一起剥离便得到了器件。
2.4 器件性能的测量
NiTe2的电学性能采用Keythley 4200A半导体参数测试仪进行测试。在室温空气环境下，测量器件的光电性能。本实验使用飞秒激光器产生的脉冲宽度为35 fs的800 nm飞秒激光照射（N-benzyl-2-methyl-4-nitroanilin，BNA）有机晶体上产生的3 THz频谱宽度太赫兹复色光对器件进行测试，通过Gentec-EO公司的THZ-B-DZ系列太赫兹功率计对其功率进行标定。
3 分析与讨论
NiTe2的晶体结构如

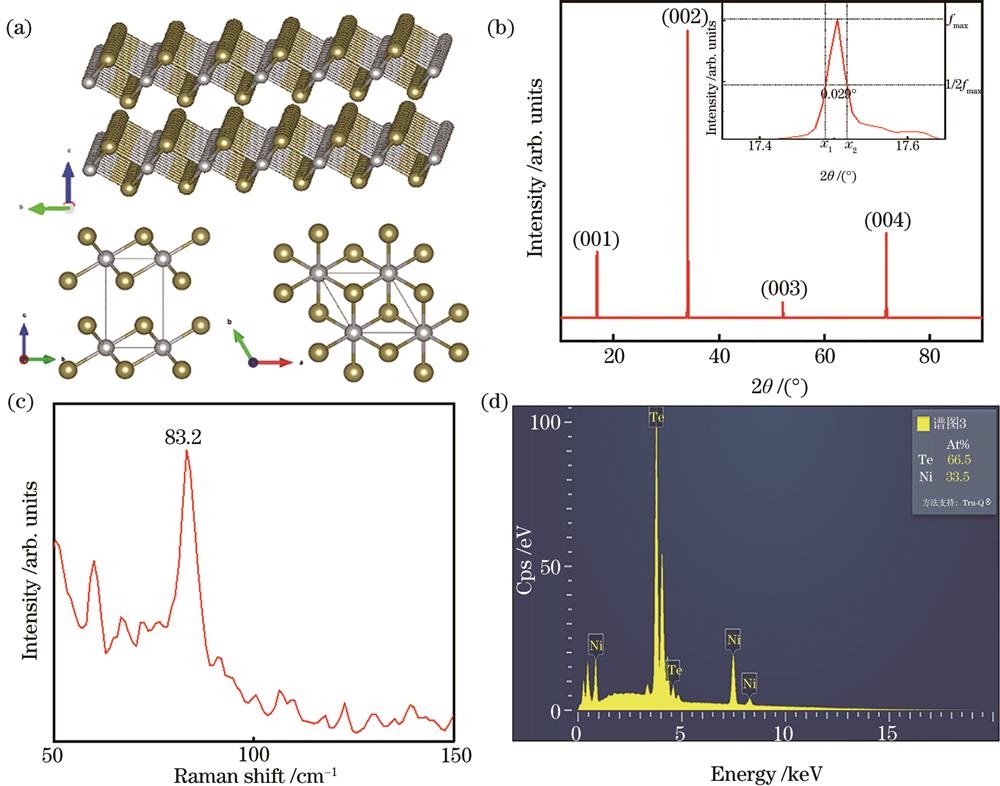

图 2. NiTe2的结构和材料表征。（a）过渡金属二硫族化合物NiTe2的原子结构；（b）生长的NiTe2晶体的X射线衍射图，插图是对应的摇摆曲线；（c）用532 nm激光激发制造的样品收集的拉曼光谱，在83 cm-1处观察到的峰对应于Eg声子；（d）NiTe2薄片的能量色散X射线光谱
Fig. 2. Structural and material characterization of NiTe2. (a) Atomic structure of the NiTe2 transition-metal dichalcogenide; (b) X-ray diffraction pattern of NiTe2 grown single crystals, with the X-ray rocking curve in the inset; (c) Raman spectra collected by exciting the fabricated samples with a 532 nm laser, the observed peak at 83 cm-1 corresponds to the Eg phonon; (d) the energy dispersive spectroscopy of the NiTe2 flakes
为了探索NiTe2的电子结构特性，计算了沿
表 1. 已报道的二维材料太赫兹探测器在室温下的性能
Table 1. Performance comparison of the reported 2D materials terahertz detectors at room temperature
|

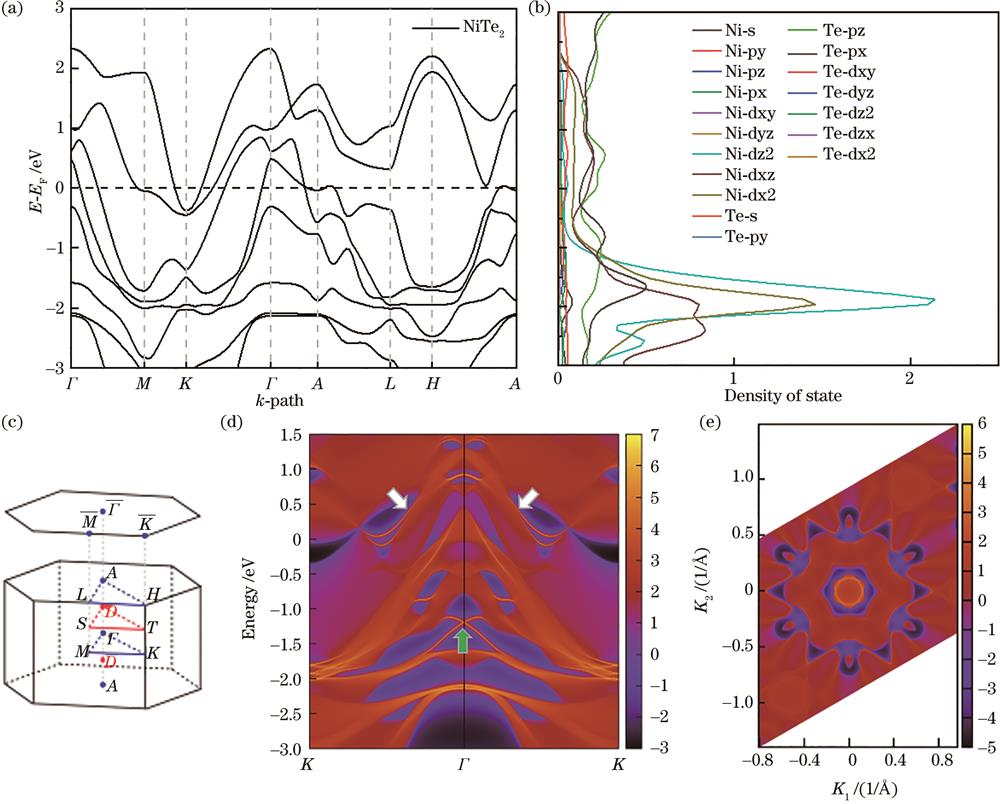

图 3. NiTe2的能带结构计算。（a）考虑自旋-轨道耦合（SOC）块体的NiTe2能带图；（b）NiTe2的分波态密度图；（c）块体和投影到（001）表面上的布里渊区；（d）用Wannier函数计算
Fig. 3. Band structure calculations of NiTe2: (a) Band structure graph of block NiTe2 considering SOC; (b) density of state of NiTe2; (c) brillouin region of bulk and surface projected onto (001); (d) calculated surface state spectrum along the
制备了如

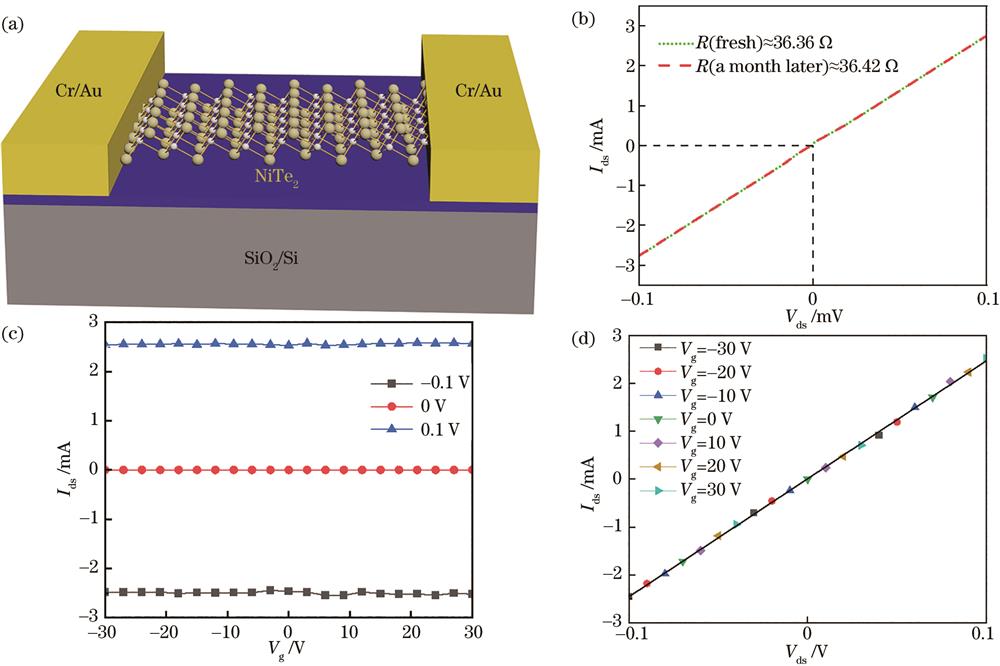

图 4. 器件结构示意图及NiTe2的电学特性。（a）NiTe2的场效应晶体管结构示意图；（b）在自然环境中当天和一个月后器件的伏安特性曲线；（c）固定偏压下的Ids-Vg曲线；（d）固定栅压下的Ids-Vds曲线
Fig. 4. Schematics of device structure and electrical properties of NiTe2: (a) Schematic diagram of NiTe2 field-effect transistor device; (b) the voltammetry curves of the device in natural environment on the same day and one month later; (c) Ids-Vg curves at fixed bias; (d) Ids-Vds curves under fixed gate pressure
为了得到器件对太赫兹光的响应，对上述器件进行了测试。

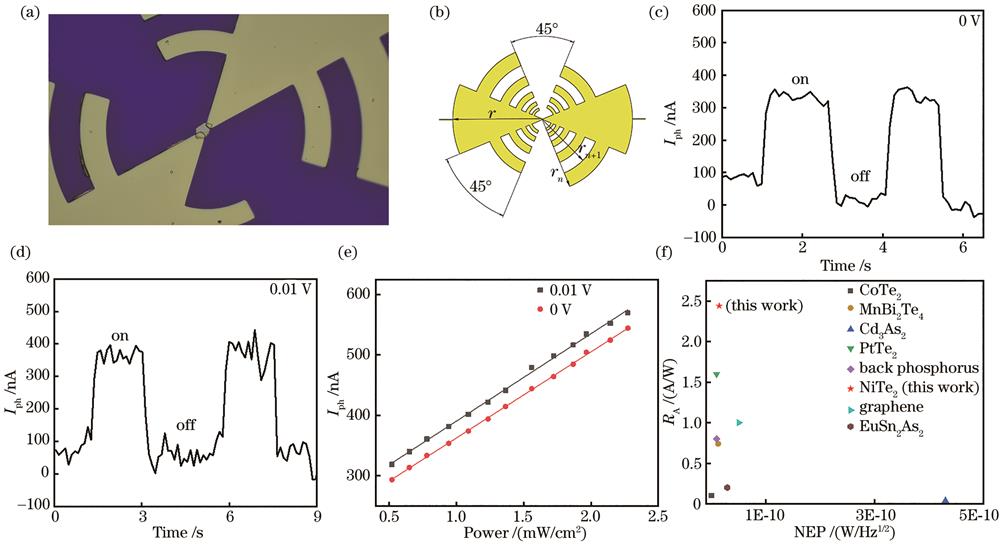

图 5. 器件结构及太赫兹光电特性。（a）NiTe2的场效应晶体管的光学显微镜图片；（b）对数天线结构参数；（c）（d）器件在不同偏置电压下的太赫兹光电流响应；（e）不同偏压下NiTe2光电流随辐射功率的变化；（f）不同二维材料的响应度和噪声等效功率的比较
Fig. 5. Structure of device and terahertz photoelectric characteristics: (a) Optical microscope picture of a field-effect transistor for NiTe2; (b) logarithmic antenna structure parameters; (c)(d) terahertz photocurrent response of the device at different bias voltages; (e) radiation power-dependent photocurrent of NiTe2 at different bias voltages; (f) the comparison of responsivity and noise equivalent power of different two-dimensional materials
在低光子能量（meV级）的太赫兹光激发下，常见半导体材料难以通过光伏效应或光电导效应产生有效的载流子，而Ⅱ型狄拉克半金属NiTe2却能有着极好的光响应，我们认为主要是基于电子带内跃迁过程和天线结构的增强，同时通过对称天线的设计排除了光热电效应的可能。NiTe2的倾斜狄拉克锥在极其靠近费米能级（约20 meV）的位置，具有一个较大的动量空间且此处较大的态密度允许更多光子带内吸收。在太赫兹光照下，得益于非线性霍尔效应（nonlinear Hall effect）［26-27］，NiTe2自旋动量锁定的表面电荷载流子能打破空间反演对称性产生非对称斜散射，产生净载流子移动，表现出直流信号。当给器件施加一个偏置电压后，在振荡电磁场产生的强局域场作用下产生的非平衡载流子沿着沟道单向加速流动，使光电流显著提高。
4 结论
本研究对材料进行基本性质的表征并通过第一性原理计算得到NiTe2的能带结构和表面态。然后，采用机械剥离法得到NiTe2纳米片，随后通过Lift-Off工艺制备基于NiTe2的场效应晶体管，对其电学性能进行测试，并分析其在太赫兹探测应用的可能。1T相的NiTe2是典型的二类狄拉克半金属。其狄拉克点非常接近费米能级，狄拉克锥在动量空间倾斜且在狄拉克锥附近有着较大的动量空间和较大的态密度，非常有利于光子的带内吸收，并且有着优异的载流子输运性质。此外，结合天线结构的增强吸收特性，在室温空气环境下最终实现2.44 A/W高响应度和低至14.96 pW/Hz1/2的噪声等效功率，特别是，器件在0 V偏压下仍有2.25 A/W响应度，且噪声等效功率进一步下降至9.55 pW/Hz1/2。而且，该器件在空气中十分稳定，在一定范围有着极佳的线性度，实现了自驱动、高灵敏的光电转化。但机械剥离法带来的厚度等不确定性让人遗憾，如果能够实现晶圆级的生长，大规模集成阵列化的应用将成为现实［31］。研究结果表明，基于二类狄拉克半金属NiTe2太赫兹光电探测器在非制冷环境下高性能自驱动太赫兹探测和光电信号转换方面具有广阔的应用前景。同时，近些年超表面和连续域束缚态（BIC）增强局域场束缚广泛应用于太赫兹领域，如果能其将NiTe2与结合起来，器件性能将会得到进一步的提升［32-33］。
