Fiber quarter-wave plates and magneto-optical fibers are important components that greatly affect the sensitivity of fiber-optic current sensors. A Tb:YAG crystal-derived silica fiber (TYDSF) was fabricated using a CO2 laser-heating drawing technique. The linear birefringence of TYDSF was measured as 6.661×10-6 by a microscope birefringence measurement instrument. A fiber quarter-wave plate was fabricated by TYDSF at 1310 nm, which produced circularly polarized light with a polarization extinction ratio of 0.34 dB. Additionally, the linear birefringence of TYDSF was decreased by 22% by annealing at 750°C for 7 h, and the Verdet constants of annealed TYDSF were measured to be 9.83, 6.67, and 3.48rad/(T·m) at 808, 980, and 1310 nm, respectively.

模式转换器是片上模式复用（MDM）系统的关键器件。为在绝缘体上铌酸锂（LNOI）中实现结构紧凑的模式转换，本文提出了一种基于超表面结构的模式转换器。该模式转换器可以实现TE₀-TE₁、TE₀-TE₂的转换。为了在模式之间实现高效转换，采用逆向设计方法，结合3D电磁场仿真，优化器件倾斜周期性亚波长条形蚀刻结构参数，以同时符合沿传播方向的相位匹配要求，以及符合短耦合长度的横向方向折射率分布要求。仿真结果表明，器件在1400~1700 nm波段内，TE₀-TE₁转换的插入损耗<0.8 dB，模间串扰<-10 dB，模式转换区长度~20 μm。且该器件具有较好的高阶模式转换扩展性以及工艺容差性，是未来LNOI的高密度集成MDM系统中模式转换器的良好备选方案。

为了解决随机线性双折射对光纤磁光特性测量的影响，采用旋转光纤（SF）结合法拉第旋转镜（FRM）的测量方法，研究了FRM对旋转光纤磁光特性测量的影响。首先，从理论方面研究旋转光纤与FRM的引入如何减小光纤中的随机线性双折射对磁光特性测量的影响，并搭建基于FRM的旋转光纤磁光特性测试系统。当光源波长为1310 nm时，FRM作用前的旋转光纤费尔德常数都比未旋转光纤的大，且旋转光纤的节距越短，费尔德常数越大。特别是旋转光纤的节距为1.0 mm时，其费尔德常数为0.8304 rad/（T·m），比未旋转光纤的费尔德常数［0.8029 rad/（T·m）］增大了约3.43%。当测试系统加入FRM后，不同光纤的费尔德常数测量值相较于未使用FRM的光纤费尔德常数测量值都有一定幅度的增大，尤其相比于节距为1.0 mm时的旋转光纤更进一步提高了7.50%，并且在FRM作用前后不同光纤费尔德常数测量值的均方差分别为0.99%和0.61%，说明FRM的引入提高了掺杂光纤费尔德常数的测量精度与稳定性。

针对传统点云配准方法在处理大型点云模型时存在计算量大、效率低和移动扫描配准实时性较差等问题,提出基于卷积神经网络结合改进Harris-SIFT(Scale Invariant Feature Transform)的点云配准方法。首先改进Harris-SIFT算法,使其可以提取三维空间中点云模型的稳定关键点。进而将关键点的加权邻接矩阵作为卷积神经网络的输入特征图,实现源点云和目标点云关键点的预测匹配。然后基于匹配的关键点,采用迭代最近点(ICP)算法实现点云数据的精配准。相较于传统的点对点配准,所提方法不需要生成对应关系的点描述符,解决全局搜索开销大的问题。实验结果表明,相较于ICP算法,所提方法能够较好地完成即时点云配准,且计算量小,耗时短,效率高。

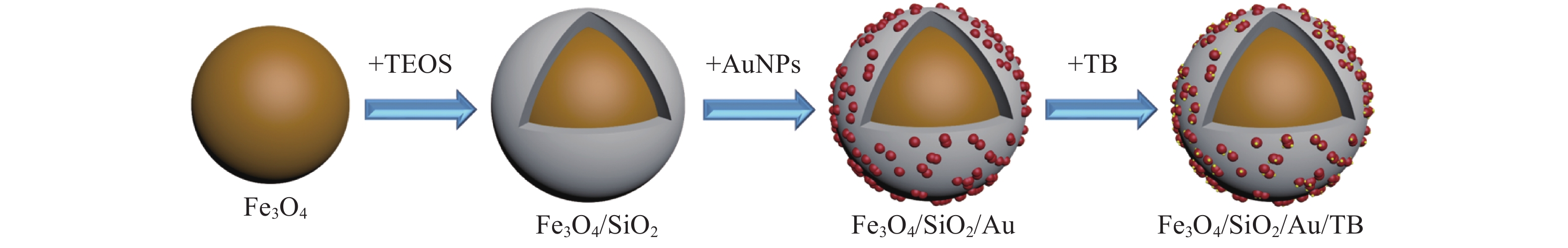

为了快速灵敏地检测特布他林(terbutaline，TB)，制备核?卫星纳米结构的Fe₃O₄/SiO₂/Au-MNPs磁性基底对其进行表面增强拉曼光谱(SERS)检测。通过磁性分离、调节体系pH的方法考察特布他林浓度与拉曼光谱强度之间的线性关系并绘制校准曲线。实验结果表明，该纳米卫星结构的磁性SERS基底对TB的检测限为3.77×10^?10 mol/L，同时在5×10^?5 ～5×10^?9 mol/L范围内，TB的SERS信号与其浓度呈线性关系，利用最小二乘法拟合得到的线性相关系数R²为0.996。该复合材料制备方法简便易行，为合成其他纳米复合材料提供了参考。
