镁合金具有比强度高、可加工性好等优势，但其耐蚀性欠佳，成为阻碍其进一步推广应用的瓶颈。采用纳秒激光在AZ91D镁合金表面进行微织构加工，并辅以低温热处理，获得了不同润湿性的表面。通过表征不同润湿性镁合金的表面形貌和成分、静态接触角以及耐蚀性，研究了镁合金表面激光调控润湿性的方法以及镁合金耐蚀性提高的机理。实验结果表明：激光加工和后续的低温热处理促使表面的C元素含量升高；表面形貌和表面C元素可以协同调控表面的润湿性；激光加工可以促使镁合金表面形成氧化膜，有助于提升镁合金的抗盐雾腐蚀能力；亲水性微织构表面的耐蚀性优于原始表面；超疏水Cassie表面具有优异的抗盐雾腐蚀性能，这是由于盐雾液滴在其表面的停留时间短。

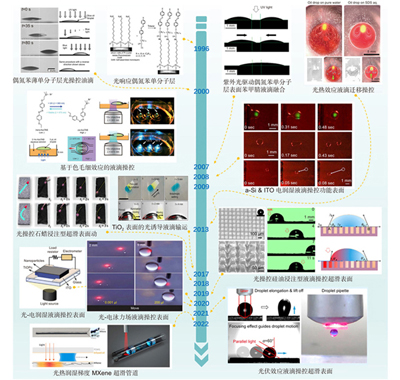

Such as, by using the photothermal effect of materials, the surface tension of the lubrication layer on the surface of materials can be changed, thus creating a wetting gradient force to push the droplets to move. Further, the sliding and pinning of the droplet can be controlled by the phase change of the paraffin layer on some functional surfaces. The pyroelectric crystal can generate the dielectric force field on its surface based on the photothermal effect, which could be applied to realize the lossless moving, merging, and splitting of the droplets. In addition, the wettability of the photovoltaic crystals could be changed with the irradiation of light, therefore, can be used to control the behavior of droplets. In this paper, the development of the photo-responsive functional surface in droplet manipulation was briefly reviewed. The mechanisms of the droplet manipulation with the functional surface were expatiated. The categories of functional surfaces were summarized, the characteristics of the structure were analyzed, and the corresponding implementation method was introduced in detail. In addition, the applications of the photo-responsive functional surface in droplet transportation, fusion, and segmentation were introduced. Finally, the future development and potential applications of the photo-responsive functional surface for droplet manipulation were prospected.

钛合金与碳纤维增强树脂基复合材料(CFRP)的异质复合接头在航空航天和交通等领域具有广阔的应用前景。激光连接钛合金与CFRP具有效率高的优点，但整体连接强度较低。本文开展了表面变宽度网格微织构TC4与CFRP激光连接工艺以及连接界面强化机理的研究，研究结果显示：随着微织构宽度增大，CFRP在TC4表面的接触情况由不润湿变成润湿，当微织构宽度为0.2 mm时，接触角最小，为49.91°，此时的润湿性最好；表面微织构显著提高TC4表面对熔化CFRP的吸附能力，促进了界面的机械嵌合作用；接头的拉剪力最高可达2596 N，较未处理接头提高了约154%；接头的断裂形式除了界面断裂及内聚断裂外，还存在TC4表面氧化物的剥离，佐证了TC4与CFRP界面结合强度的提升；界面上还生成了新的化学键合。微织构能增加界面接触面积并实现表面改性，促进CFRP与TC4在高温下发生化学连接，从而进一步提高接头强度。

钛以其优异的力学性能和良好的生物相容性而被广泛用于制造医疗植入体。为提高钛在人体内的稳定性、抗菌性等，需对其表面进行修饰改性。本研究采用飞秒和皮秒激光在钛表面加工出微凹槽和微凸起结构，对比了两种激光技术在钛表面加工的微凸起和微凹槽结构在表面形貌、亲疏水性和生物相容性等方面的差异。表面形貌、轮廓、元素的表征结果表明两种激光加工结构的尺寸主要受能量密度的影响，而形状受光斑重叠率的影响较大，皮秒激光加工表面的氧含量较高。由于飞秒和皮秒激光改性钛表面微织构形貌的差异，水接触角(以下简称“接触角”)从初始的40.25°分别降为9.88°和0°。通过对比样品在空气、真空、生理盐水中保存3 d后的表面接触角发现，皮秒激光加工样品表面能保持稳定的超亲水性；经硅烷处理后，飞秒激光改性表面的接触角可达152.80°，而皮秒激光改性表面的接触角为146.38°。细胞黏附和增殖的实验结果表明飞秒激光加工的微凸起或微凹槽线阵有利于细胞的黏附和排列，而皮秒激光加工的微凸起或微凹槽线阵有利于促进细胞的铺展和迁移。

针对激光刻蚀的金属表面短期内的超亲水性及较长的润湿性转变周期问题，通过优化飞秒激光刻蚀参数在紫铜表面构造出微/纳米分层的乳突状结构，制备了超亲水样品。样品在水汽环境下高温热氧化3 h后，放置于150 ℃的管式炉中用乙醇辅助退火15 min，测得其表面水接触角由退火前的（4.0±0.7）°提高到（150.7±0.6）°，样品表面由超亲水快速转变为超疏水，极大提高了润湿性转变效率。
