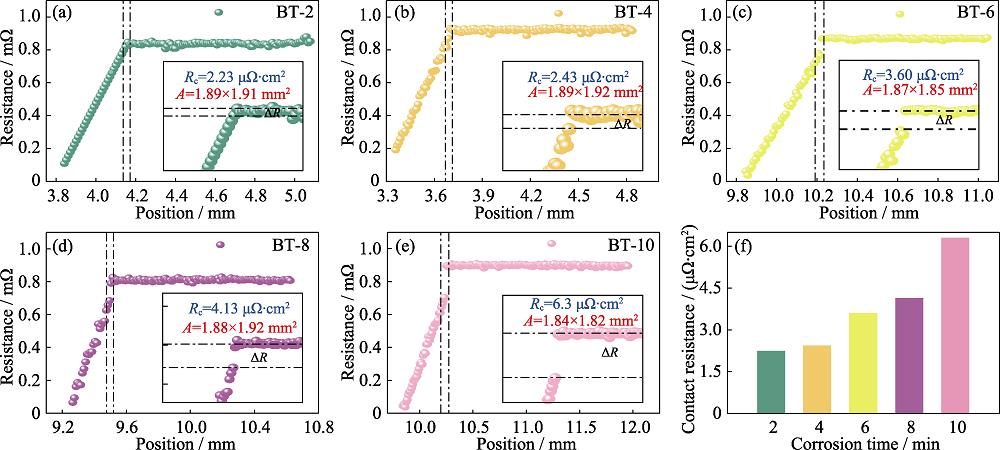

Bi2Te3基微型热电器件的尺寸越小, 界面结合强度及接触电阻对于器件力学性能、开路电压以及输出功率等的影响就越显著。因此开发成本低、工艺简单的热电单元制备技术, 并使n型Bi2Te3基块体材料与阻挡层间的界面兼具低接触电阻、高结合强度具有重要意义。本工作将n型Bi2Te3基热电材料薄片在混合酸溶液(pH~3)中进行表面处理, 随后进行化学镀Ni(5 μm), 再与Cu电极焊接制备得到热电单元。腐蚀后, n型Bi2Te3基热电材料表面大的沟壑与Ni阻挡层间形成锚固效应, 腐蚀6 min的材料结合强度高达15.88 MPa。大沟壑表面进一步腐蚀后出现的精细分支与Ni阻挡层间形成纳米孔洞, 显著增大了界面接触电阻, 腐蚀2 min的材料达到2.23 Ω?cm2。最终, 腐蚀4 min后镀Ni的n型Bi2Te3基热电片材与p型Bi2Te3基热电片材制备的微型热电器件在20 K温差(高温端306 K, 低温端286 K)下的输出功率高达3.43 mW, 相较于商用电镀镀层制备的同尺寸器件提升了31.92%。本工作将为微型热电器件的性能优化提供支撑。
Bi2Te3 界面结合强度 界面接触电阻 镍阻挡层 微型热电器件 Bi2Te3 interface bonding strength interface contact resistance Ni barrier layer micro thermoelectric device
1 大连理工大学材料科学与工程学院辽宁省凝固控制与数字化制备技术重点实验室,辽宁 大连 116024
2 沈阳鼓风机集团股份有限公司,辽宁 沈阳 110869
在工业领域中,通过铸造所制备的巴氏合金往往存在缺陷。为了探究如何减少巴氏合金在组织和性能上的缺陷,对比了通过传统浇铸和冷金属过渡焊接(CMT)两种方法在20钢基体上所制备巴氏合金层的组织和性能,并在其表面进行了激光重熔试验。利用金相显微镜、扫描电镜、能谱仪以及维氏硬度计等仪器检测了浇铸、堆焊巴氏合金和重熔巴氏合金层的组织和硬度,通过对比分析可知,CMT堆焊层组织较浇铸层更细,与钢基体的冶金结合更强。激光重熔在细化晶粒、消除粗大组织的同时,未产生偏析、气孔等缺陷。不同激光功率对于巴氏合金层的组织和性能影响各不相同,激光功率分别为300 W和500 W时,堆焊、浇铸试样的重熔层硬度达到最大值35.16 HV0.025和36.92 HV0.025。激光重熔对巴氏合金组织和性能的强化效果显著,对于滑动轴承的研究有着巨大的工程应用价值和发展前景。
激光技术 巴氏合金 激光重熔 表面与界面 硬度 laser technique Babbitt metal laser remelting surface and interface hardness 激光与光电子学进展
2023, 60(15): 1514010
激光与光电子学进展
2023, 60(15): 1500006
1 中国科学院光电技术研究所, 成都 610209
2 中国科学院大学 光电工程学院, 北京 100049
设计了193nm窄角度和宽角度入射增透膜以及正入射高反膜, 其中增透膜s和p偏振光透射率的最大偏差分别为0.17%和0.44%。结合标量散射理论和等效吸收层近似理论, 多层膜间的粗糙界面等效为薄的吸收层, 基于薄膜本征传输矩阵计算分析了不同界面粗糙度下的光谱性能。研究发现, 薄膜光谱性能随着界面均方根粗糙度的增加而急剧退化, 高反膜反射带宽也随之降低, 达到4nm时, 宽角度入射增透膜和高反膜光谱性能在193nm处分别退化2.04%和2.09%。界面粗糙度是影响高光谱性能真空紫外光学薄膜制备的重要因素。
真空紫外光学薄膜 界面粗糙度 等效吸收层 增透膜 高反膜 vacuum ultraviolet optical thin film interface roughness effective absorption layer antireflection coatings high reflection coatings
1 厦门大学嘉庚学院土木工程学院, 福建 漳州 363105
2 同济大学土木工程学院, 上海 200092
3 山东建筑大学土木工程学院, 济南 250101
使用国产原材料, 制备轻质高延性水泥基复合材料作为防火涂料(FR-ECC), 论证了FR-ECC作为防火涂料的可行性。通过轴拉试验和轴压试验研究不同配合比FR-ECC的力学性能, 并利用四点弯曲梁试验研究FR-ECC与钢构件协同工作性能。结果表明: 3种配方的FR-ECC均具有多裂缝开裂和应变强化的特征, 平均抗拉强度1.30 MPa, 平均极限应变1.93%。轴压试验显示: 材料具有良好的受压变形能力, 平均抗压强度3.99 MPa; 适当增加纤维掺量可以提升其拉、压力学性能。四点弯曲梁试验表明: 涂层越薄越能适应较大的弯曲变形; 在涂层厚度不大于10 mm时, FR-ECC随钢梁变形会产生细小裂缝, 而不会起层或剥落。FR-ECC在复杂应力下具备与钢构件协同变形的能力。
防火水泥基复合材料 应变强化 协同变形 界面剥离 fire-resistive engineered cementitious composite strain?偉dhardening cooperative deformation interface debonding
1 西安理工大学, 省部共建西北旱区生态水利国家重点实验室, 西安 710048
2 中国电建集团西北勘测设计研究院有限公司, 西安 710065
为了进一步认识中国西北气候环境对混凝土材料微观结构的影响, 采用纳米压痕技术对不同温湿度养护条件下混凝土的微观结构特征开展试验研究。结果表明: 从不同水化产物相的体积分数结果来看, 养护温湿度不足会使得水泥砂浆中毛细孔隙和低密度水化硅酸钙(C-S-H)凝胶含量增多。通过对不同养护条件下混凝土界面过渡区的压痕模量和硬度统计结果可知, 相比于20 ℃-95%相对湿度(RH)养护条件, 当养护条件为10 ℃-70% RH和3 ℃-50% RH时, 混凝土的界面过渡区平均厚度分别增加了5 μm和10 μm。
混凝土 养护条件 纳米压痕 微观力学 界面过渡区 concrete curing conditions nano-indentation microscopic mechanics interfacial transition zone
1 海洋环境混凝土技术教育部工程研究中心, 青岛理工大学, 山东 青岛 266520
2 中国华西工程设计建设有限公司, 山东 青岛 266000
纤维/树脂界面黏结性能对纤维增强聚合物(FRP)筋承载过程中纤维与基体之间力的传递至关重要, 但海水海砂混凝土孔溶液中氯离子扩散至纤维/树脂界面区会使得其黏结性能退化。自制纤维/树脂微脱黏装置, 并与数字图像相关(DIC)技术相结合, 追踪玄武岩/玻璃纤维与树脂在氯盐溶液中腐蚀28 d的黏结性能退化过程, 并通过分子动力学模拟揭示了腐蚀离子导致界面黏结性能退化机制。结果表明: 玻璃纤维与树脂间的黏结性能优于玄武岩纤维; 玄武岩/玻璃纤维与树脂在NaCl溶液腐蚀28 d, 其界面黏结力分别下降了73.9%和71.8%, 拉拔过程中破坏模式以基体开裂和纤维拔出为主; 树脂与纤维基底主要通过形成氢键黏结, 氯离子与基底界面原子的相互作用使原有氢键原子对数量减少, 加速了纤维与树脂的脱黏。
纤维/树脂 界面黏结性能 分子动力学 数字图像相关技术 氯离子 fiber/resin interfacial bond property molecular dynamics digital image correlation technique chloride ions
福州大学土木工程学院先进土木工程材料福建省高校研究中心, 福州 350108
采用钢渣矿渣复合粉替代硅酸盐水泥, 钢渣骨料替代天然骨料制备碱激发钢渣-矿渣透水混凝土(ASSPC), 研究不同因素下ASSPC抗压强度的变化规律, 结合XRD、TG、FESEM和SEM-EDS表征ASSPC硬化胶凝材料和界面过渡区(ITZ)的微观性能, 阐明胶凝材料对ASSPC力学性能发展的作用及影响机理。结果表明, ASSPC具备较高的早期抗压强度, 随矿渣-钢渣掺比提高, ASSPC的抗压强度先上升后下降。采用钢渣作为骨料制备透水混凝土, 可有效优化ITZ的微观性能, 改善ASSPC的力学性能。随着水胶比(0.24~0.32)提高, ASSPC的抗压强度先增大后减小。
透水混凝土 碱激发钢渣-矿渣胶凝材料 钢渣骨料 界面过渡区 力学性能 流动性 pervious concrete alkali-activated steel slag-slag cementitious mate steel slag aggregate interfacial transition zone mechanical property flowability
