设计能够有效利用多种能源的新型压电催化剂, 有助于解决当前环境修复和能源需求增加的挑战。以MoO3、KSCN及NaF为起始原料, 采用一步无模板水热法成功制备一种具有高表面活性和优异压电特性的MoS2中空微球, 分别探讨了水热温度、水热时间及NaF添加量对制备MoS2中空微球的影响。结果表明: 当水热温度为220 ℃、水热时间为16 h、NaF添加量为12 mmol时, 制备的样品是粒径为0.5~1.0 μm的1T相MoS2中空微球。N2吸附-脱附实验表明, MoS2微球的比表面积为57.67 m2/g, 孔径主要分布在2~6 nm之间, 平均孔径为4.25 nm。揭示了MoS2中空微球形成机理, 并探讨了其压电催化降解动力学规律。通过压电催化降解模拟污染物评价了MoS2中空微球的催化性能。在超声振动下, 60 s对亚甲基蓝和罗丹明B的降解率分别为89.3%和98.9%。应用于水体抗生素的降解, 120 s对环丙沙星的降解率为94.7%。

铜基硫化物禁带宽度窄, 具有局域表面等离子体共振效应, 对可见光有良好的吸收能力, 且储量丰富、无毒, 这些优势使铜基硫化物光催化剂引起了研究者们的广泛关注。然而, 铜基硫化物光生电子和空穴复合速率高, 可见光利用效率低, 阻碍了其在光催化领域的应用, 因此研究者们尝试了不同的改性策略提高其光催化性能。本文综述了铜基硫化物的改性策略, 主要论述了形貌调控、晶相调控、半导体异质结等方式对铜基硫化物光催化性能的改性, 分析了不同改性方法对铜基硫化物光催化性能提高的作用, 以及铜基硫化物在光催化降解有机污染物、光解水产氢、光催化还原CO2等方面的应用, 并对铜基硫化物改性研究方向做出了展望。

为解决可降解地膜因降解而发生过早的破裂, 研究不同覆盖方式下PPC地膜的稳定性及降解情况。 设置了6种田间覆盖方式: 单层黑色PPC地膜（SB）; 单层白色PPC地膜（SW）; 双层黑色PPC地膜（DB）; 双层白色PPC地膜（DW）; 上黑色下白色双层PPC地膜（DBW）; 上白色下黑色双层PPC地膜（DWB）, 测定了不同时间段地膜的红外光谱特征、 力学性能和分子量, 对不同处理下地膜的降解情况做出判断。 结果表明, 地膜长时间暴露在自然条件下, 地膜的韧性变差, 分子结构中的主链发生断裂, 进而C-H键和C-O键的吸收峰相对强度随时间延长发生下降; 由于地膜在水分子和微生物的作用下发生降解进而导致CO伸缩振动峰和C-O-C反对称吸收峰相对强度出现不同程度的上升。 双层地膜因经阳光照射下分子链活跃出现粘连的现象, 稳定性明显高于单层地膜, 因此双层地膜DWB和DBW处理的官能团吸收峰强度较单层地膜稳定, 降解程度相对更缓慢。 各处理的分子量和力学性能都呈现下降的趋势, 双层地膜处理的分子量、 伸拉力强度和断裂伸长率显著高于单层地膜, 其中黑白双层地膜DWB处理和DBW处理在30～150 d内的稳定性强于单层地膜, 到150 d时, DWB处理和DBW处理的分子键断裂伸长率下降至117.66%～120.39%和151.69%～175.20%, 伸拉力强度下降至18.28～13.95和15.35～9.81 MPa; 重均分子量为72 663和66 555 g·mol-1, 数均分子量为62 416和66 555 g·mol-1。 综合分析说明相比较单层地膜, 覆盖黑白双层地膜可以减缓PPC地膜因降解而导致的地膜破裂, 延长保水保墒性能的时间, 更好地发挥双层地膜的优势。 PPC地膜双层覆盖方式经过优化后在作物生育期内可以保持其稳定性, 且在作物生育期后又可以像单层地膜一样降解, 可在实践中应用, 也为PPC地膜在农业生产中的应用提供了理论依据。

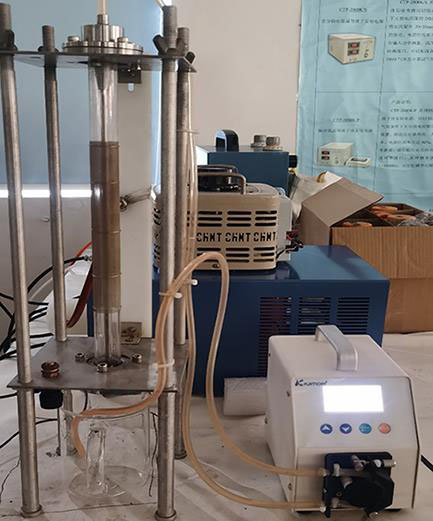

硼掺杂金刚石(BDD)是高级氧化法污水处理领域的一种电极材料，其衬底材料的选择是电极涂层制备的核心问题之一，良好的衬底材料可提高膜基结合力，从而延长电极的使用寿命。本文提出以热膨胀系数较小的WC-Co为衬底，采用热丝化学气相沉积(HFCVD)法制备微米、纳米两种表面形貌的BDD电极，并利用场发射扫描电子显微镜(FE-SEM)、拉曼光谱、X射线光电子能谱(XPS)、循环伏安法对两种电极的物理性能、表面状态及电化学性能进行表征，研究结果表明：在沉积速率方面，微米薄膜是纳米薄膜的1.5倍，但纳米薄膜具有更小的残余应力，仅为-0.6 GPa；两种电极在0.5 mol/L的H2SO4溶液中均展现较宽的电化学窗口(约为3.7~3.9 V)和极小的背景电流，在K3［Fe(CN)6］氧化还原系统中表现出良好的准可逆特性，这些特性均与常规Si、Nb、Ti基BDD电极相似。在此基础上，本文对两种电极开展了苯酚模拟废水处理和加速寿命试验(ALT)，结果显示：相同参数下，纳米电极在ALT中使用寿命约为423 h，明显优于微米电极的310 h；在苯酚氧化实验中，两种电极对苯酚均展现了较好的矿化效果，化学需氧量(COD)处理的电流效率为88%~94%，与标准BDD电极相接近。因此，WC-Co或可作为BDD污水处理电极的良好衬底材料。

近年来，石墨相氮化碳(g-C3N4)以其合适的带隙宽度、丰富的活性位点和成本低廉等优点，成为新兴的可见光响应非金属光催化剂，被广泛应用于光催化降解有机污染物领域。然而，纯g-C3N4对可见光的吸收效率较低且光生电子和空穴复合速率快，导致其光催化活性处于较低水平。基于g-C3N4的非金属特性，通过非金属掺杂可以有效提高g-C3N4的光催化性能，引起了学者们的广泛关注。本文介绍了目前非金属掺杂g-C3N4复合材料常见的制备方法,着重归纳了不同类型的非金属掺杂g-C3N4光催化降解水中有机污染物的相关研究进展，探讨其作为光催化剂在可见光条件下降解有机污染物的相关机理。最后，提出目前g-C3N4基复合材料在光催化降解水中有机污染物中所面临的挑战，旨在为非金属掺杂g-C3N4耦合光催化在水中有机污染物降解方面提供参考。

利用光固化技术制备的生物玻璃陶瓷骨植入物在骨修复领域具有许多优势, 然而生物玻璃陶瓷受粉体粒度的影响, 在光固化打印工艺、结构、力学性能和生物性能等方面存在较大的差异。本文以光固化3D打印过程中粒度的变化为切入点, 制备了两种不同粒度粉体的生物玻璃陶瓷浆料, 分别对生物玻璃陶瓷浆料的稳定性、流变特性和固化特性进行了表征, 根据TG-DSC曲线绘制了脱脂烧结曲线并对骨支架的表面质量、结构和力学性能进行了评价, 最后通过颅骨修复试验对降解性能进行了分析。结果表明: 小粒度粉体的浆料稳定性较好, 黏度较高, 对应的固化厚度和过固化宽度也较小; 小粒度粉体制备的骨支架表面质量、结构致密化程度和弯曲强度均优于大粒度粉体制备的骨支架, 但降解速率较低, 植入体内2个月后有新骨长入骨支架孔隙。本研究对不同粒度粉体的生物玻璃陶瓷骨支架制备具有指导意义, 有助于推动基于粒度分布的梯度可控降解骨支架的开发和应用。

高炉渣作为钢铁行业的一类大宗固废, 其高附加值利用一直是相关行业的研究重点, 对钢铁行业的绿色发展具有重要意义。以高炉渣为研究对象, 综述了近5年来其作为光催化材料用于污水处理领域的研究进展。介绍了高炉渣的基本情况, 包括其形成组成、作光催化材料的可行性、国内外综合利用现状和综合利用中存在的问题; 简要阐明光催化技术的发展现状, 内容涉及其作用机理、性能改善方式和发展趋势; 说明高炉渣作光催化材料净化废水的研究进展, 并就现有文献对其光催化效率影响因素和提高方式进行了讨论; 最后对高炉渣基光催化材料的处理方式和应用方式进行了归纳总结, 并对其持续性的资源化利用进行了展望。

为了消除水中的有害抗生素, 在水热条件下制备了不同质量分数比的铈(Ce)掺杂ZnFe2O4光催化材料。优化后的样品ZnFe1.96Ce0.04O4在模拟太阳光照射下, 40 min内对盐酸四环素的降解率为56.6%。样品的光电流信号响应研究证实, Ce的引入有助于提升ZnFe2O4中光生电荷对的分离。捕获剂测试实验表明, 羟基自由基和超氧自由基是最主要的活性氧物种, 直接参与了抗生素的光降解过程。此外, 在模拟太阳光照射下, ZnFe1.96Ce0.04O4的光解水产氢速率达到了230.4 μmol/(g·h)。

通过热剥离(空气、氢气), 超声剥离及硼氢化钠化学剥离的方式对体相石墨型氮化碳进行处理, 制备了不同性能的薄层氮化碳。采用X射线衍射、X射线光电子能谱、Fourier变换红外光谱、固体紫外可见漫反射谱、氮气物理吸附等仪器对所制样品的结构和性能进行了表征, 并考察了样品对水相有机污染物的光催化降解性能。结果表明: 剥离方式对氮化碳的物化和光催化性能有较大的影响, 在空气中剥离的氮化碳(g-CN_A)表现出最佳的光催化性能, 40 min时对盐酸四环素(TC)的降解率高达99.87%, 且4次循环使用后仍具有良好的循环稳定性。捕获剂探究反应机理实验结果表明, 超氧自由基(·O2-)是该反应的主要活性物种。
