为探究成像参数对大深度物体聚焦形貌恢复精度的影响规律，明确实际应用中聚焦形貌恢复重建精度不满足要求时成像系统的改进措施，在构建聚焦形貌恢复三维重建精度评价指标的基础上，利用正交实验确定成像参数对聚焦形貌恢复精度影响的主次顺序，重点分析主要和次主要参数对重建精度的影响规律，并揭示最佳成像参数随多聚焦图像采样间距的变化关系。考虑到成像参数的变化实际通过改变系统景深影响聚焦形貌恢复精度，建立了多聚焦图像采样间距与最佳景深之间的经验公式，为系统成像参数的设定提供了理论依据。实验结果表明：焦距和F数是聚焦形貌恢复的主要和次主要影响参数，在给定多聚焦图像采样间距下存在使重建精度最高的最佳焦距和最佳F数，且随着采样间距减小，最佳焦距增大，最佳F数减小；多聚焦图像采样间距与最佳景深之间的经验公式拟合准确率为97.28%，验证准确率为94.76%，可用于最佳景深的计算；采用最佳景深能够显著提升聚焦形貌恢复精度，为大深度物体聚焦形貌恢复精度的提升提供了新途径。

为了改善水导激光制备单晶镍合金微孔的表面形貌，降低微孔锥度，采用控制变量法研究了在单步螺旋打孔方法下，激光单脉冲能量、扫描速度、进给次数和扫描圈数对微孔表面形貌及锥度的影响规律。提出了多步螺旋打孔方法，并在优选加工参数组合下与单步螺旋打孔方法进行了比较。结果表明，增加单脉冲能量和降低扫描速度可以改善微孔表面形貌，减小微孔锥度。随着进给次数的增多，微孔表面形貌逐渐变好，微孔锥度先减小后饱和。随着扫描圈数的增多，微孔表面形貌逐渐变差，微孔锥度先增大后减小。采用多步螺旋打孔方法加工的微孔锥度仅为0.29°，比单步螺旋打孔方法降低了70%，且尺寸偏差和圆度都控制在20 μm以内。

GH3536高温合金具有优异的耐腐蚀性和高温强度，常用于燃烧室和燃气轮机等高温零部件的制造。增减材复合制造（ASHM）技术综合了增材成形灵活性高和减材表面质量好的优势，是制造高性能GH3536零件的有效途径。由于ASHM采用增材和减材交替进行的方式，因此确定最优的增材工艺参数，选择合适的刀具类型对提高GH3536零件的制造质量具有重要意义。利用激光选区熔化制备了增材试样，检测了试样的相对致密度以获得GH3536的最优增材成形参数。利用扫描电子显微镜和电子背散射衍射对最优增材成形参数下加工的GH3536的微观结构进行了观察。开展了GH3536的ASHM实验，研究了球头刀、圆鼻刀、平面铣刀三种不同类型刀具对试样减材加工表面质量的影响。结果表明：当激光功率为400 W、扫描速度为1750 mm/s时，增材试样无明显缺陷，相对致密度达到99.93%，是增材成形的最优参数；采用圆鼻刀加工的GH3536表面粗糙度可达0.211 μm。本研究可为GH3536零件的ASHM参数和刀具类型确定提供指导和参考。

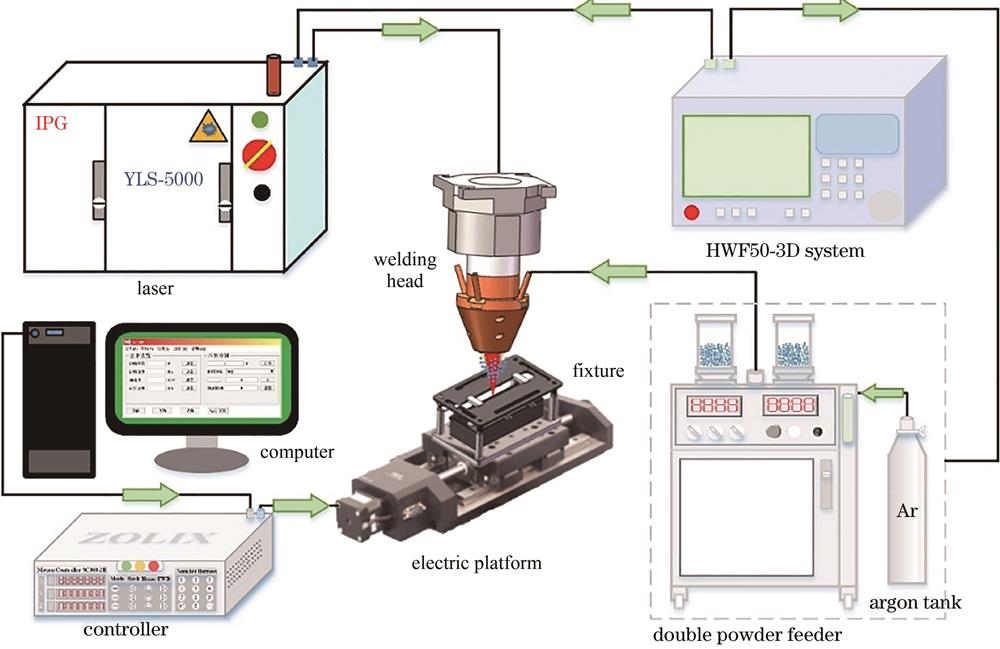

为了研究原位重熔对倾斜基体激光熔覆层形貌和组织的影响，首先使用有限元仿真软件对倾斜基体激光熔覆及其原位重熔过程进行数值模拟，分析基体倾斜角度对熔覆层形貌的影响，研究重熔作用下熔池速度场和温度场的分布情况以及多道熔覆层宏观形貌的变化；然后进行倾斜基体熔覆层原位重熔试验，采用光学显微镜对重熔前后熔覆层的表面形貌进行分析，采用维氏硬度计、摩擦磨损试验机及三维轮廓仪等对重熔前后熔覆层的力学性能进行研究，进而研究原位重熔作用下熔覆层微观组织的变化。结果表明：熔覆层形貌主要受重力影响，当基体倾斜角度大于90°时，熔覆层溶质会发生滴落，极大地损伤熔覆层形貌；在熔覆道搭接区进行原位重熔对熔覆层平整度的提升作用最大，重熔后的表面不平整度由0.165降低到0.056；与重熔前相比，重熔后的表面粗糙度下降了69.5%，表面硬度提升了约70 HV，磨损率降低了76.3%；重熔后，熔覆层中上部的大量树枝晶转变为等轴晶，微观组织得到了明显细化。

为了实现对跨尺度零件微小结构的尺寸精度和定位精度的同时测量，提出一种基于宏微复合标定的测量方法。建立不同尺度传感器组合式测量的标定模型，利用变焦扫描显微系统测量零件微尺度特征，利用双目系统测量定位显微设备，从控制坐标转换精度的角度设计加工特殊的标定块，将其作为跨尺度中转坐标系，标定变焦扫描显微重建点云坐标系与测头坐标系的空间转换关系，从而将局部测量点云统一至一个数据集中以完成所有局部区域的整体拼接。与理论模型对比分析，所提测量方法的各孔圆心坐标分布圆度误差为0.0438 mm，平面度误差为0.0252 mm，对喷注器各孔位姿的点误差值小于0.029 mm，孔轴向误差小于0.1140°。与面结构光传感器重建结果对比分析，所提模型能够在保证高精度重建三维形貌的情况下，更加正确地获取跨尺度零件的尺寸和位置。

激光粉末床熔融（LPBF）技术具有成形精度高、表面粗糙度低、成形件性能优异等特点，是目前金属增材制造领域中应用最广泛的一种成形技术。其中，铺粉过程作为LPBF技术的关键环节，粉末床铺粉质量对铺粉致密度及成形件性能具有重要影响，基于此，本文综述了LPBF技术中铺粉致密度的影响因素。首先，总结了粉末床铺粉质量的表征评价方法，如图像分析法、X射线原位监测法和取样器法等。在此基础上，从粉末特征和铺粉工艺出发，分别阐述了粉末粒度、粉末形貌、粉末制备方法、粉末再循环及铺粉工艺参数对粉末床铺粉致密度的影响规律。其中，粉末的粒度分布和形貌是影响铺粉致密度关键因素，较宽的单峰分布和粗细颗粒混合的双峰分布有利于提高粉末堆积密度。粉末的形貌越接近球形，粉末流动性越好，越有利于提升粉末铺展性和铺粉均匀性。粉末堆积密度和铺粉均匀性共同作用将提升粉末床铺粉致密度和成形样品的致密度。铺粉工艺条件的变化可以影响粉末床的铺粉质量及密度，其中控制合理的铺粉速度、选用滚筒类型的刮刀和增大基体的粗糙度将进一步提升粉末床的铺粉致密度。最后，本文对进一步提升粉床的铺粉致密度的方法和技术进行了展望。

由于白光干涉测量技术易受环境振动而产生干扰，提出了一种基于非均匀快速傅里叶变换（NUFFT）的抗振动白光干涉测量方法。该方法将白光干涉测量光路分为两个成像通道，首先通过准单色光干涉图求解移相间隔，通过移相间隔以及NUFFT算法对白光干涉图进行校正，最后利用校正的白光干涉图和七步移相算法复原出待测物体的三维形貌，实验结果表明，所提方法具有良好的抗振动性能。

为研究无吸收层激光喷丸工艺对铝合金耐腐蚀性能的影响，选用3 mm光斑直径与50%搭接率，分别在1.1 GW/cm²与2.6 GW/cm²的激光功率密度下，采用Nd∶YAG脉冲激光对2024-T351铝合金试样表面进行喷丸处理，结合表面形貌、化学成分、微观组织、物相、残余应力等，探索了不同激光功率密度下试样在质量分数为3.5%的NaCl溶液中的电化学腐蚀行为。结果显示：经过功率密度为1.1 GW/cm²的无吸收层激光喷丸处理后，试样表面形貌与微观组织得到了改善，表面形成了凸起与孔洞交错的多级结构及2~3 μm厚的致密重熔氧化层，深度方向出现晶粒细化现象，在100 μm深度处出现最大残余压应力。此外，相较于未处理试样与2.6 GW/cm²喷丸试样，1.1 GW/cm²喷丸试样的腐蚀电流密度分别降低了97.30%与82.46%，同时腐蚀后试样表面保持着完整的具有多孔特征的微纳结构，展现出最佳的抗腐蚀性能。无吸收层激光喷丸工艺显著提高了2024-T351铝合金表面的耐腐蚀性能。
