钙钛矿太阳能电池仅用十年左右的时间将效率提升至认证的26.1%，非常接近晶硅太阳能电池26.81%的认证效率，展现出巨大的产业化潜力。当前，钙钛矿太阳能电池器件效率还在提升，然而在器件制备过程中，钙钛矿太阳能电池的性能受到许多不可分割的因素影响，传统方法往往采用试错的方式来优化钙钛矿太阳能电池的制备工艺，花费了大量的时间。贝叶斯优化是一种全局优化算法，在解决人工智能的黑盒问题方面取得了很大的成功。本文利用贝叶斯优化算法对钙钛矿层涉及到的碘化铅（PbI₂）过量百分比、退火温度、退火时间、真空萃取时间四个工艺参数进行优化选择，显著降低了研发成本，缩短了研发时间。通过五轮实验迭代，累计34组工艺条件，制备出了器件效率为23.56%的反型钙钛矿太阳能电池。

有机-无机杂化钙钛矿太阳能电池(PSCs)具有高能量转换效率、低能耗和低成本等优点, 但PSCs界面缺陷引起的非辐射复合严重阻碍了其光电转换性能提升。本研究通过降低氧化镍空穴传输层的粒径尺寸, 提高粒径均匀性, 实现了光生空穴在电池界面的高效传输; 并通过优化钙钛矿薄膜的反溶剂作用时间提升结晶质量, 降低界面非辐射复合, 改善空穴传输层和钙钛矿的界面问题, 使钙钛矿太阳能电池的能量转换效率(PCE)从10.11%提高到18.37%。开尔文探针力显微镜(KPFM)研究表明, 界面优化后的钙钛矿薄膜在亮态下的表面接触电位差相比于暗态下增加了120.39 mV。采用压电力原子力显微镜(PFM)分析钙钛矿薄膜明暗态铁电性能, 发现界面优化后的钙钛矿铁电极化变化微弱, 说明优化界面有效降低了电池界面缺陷和迟滞效应。该研究结果表明, 优化氧化镍空穴传输层, 提高钙钛矿薄膜质量, 减少了界面缺陷, 降低了非辐射复合和电池迟滞效应, 提高了钙钛矿太阳能电池的能量转换效率。

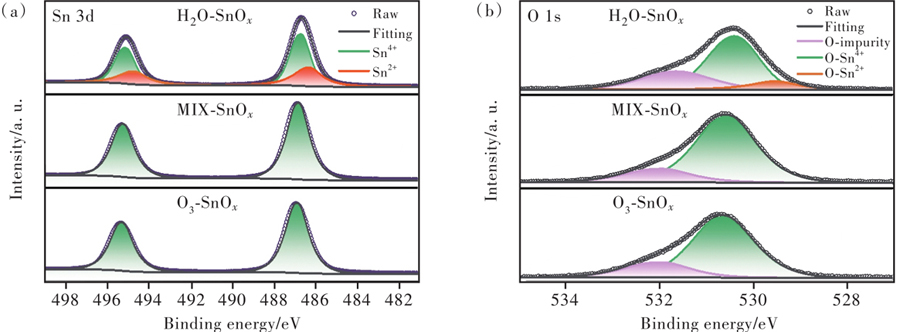

钙钛矿太阳能电池(PSCs)发展迅速, 其能量转换效率(PCE)被一再刷新, 但长期稳定性还有待提高。目前大部分高效率钙钛矿太阳能电池在惰性气体环境中完成制备, 成本高且操作空间有限, 不利于产业化应用。本研究成功在空气中制备了具有超长稳定性的混合阳离子钙钛矿太阳能电池, 系统探究了A位阳离子掺杂对钙钛矿微观结构、光电性能以及稳定性的影响。实验结果表明, 掺杂FA⁺和Cs⁺可以提高钙钛矿薄膜质量, 优化钙钛矿/SnO₂的能级排列, 抑制载流子复合, 显著提高器件的光电转换效率、长期以及湿热稳定性。Cs_0.05MA_0.35FA_0.6PbI₃电池的最佳PCE为19.34%, 在(20±5) ℃, 相对湿度<5%的黑暗环境中放置242 d后, 仍保持初始效率的85%。MAPbI₃电池在同样测试条件下放置112 d后, 效率下降为初始值的30%。掺杂FA⁺和Cs⁺也显著提高了电池的抗热和抗湿性。Cs_0.05MA_0.35FA_0.6PbI₃电池分别在(85±5) ℃、相对湿度20%~30%和(20±5) ℃、相对湿度80%~90%的黑暗环境中放置96 h后, PCE分别为初始值的99%和84%, 而MAPbI₃在同样条件下的PCE仅为初始值的70%和56%。本研究为在空气环境制备高效、超长稳定的混合阳离子钙钛矿太阳能电池提供了参考。

有机−无机杂化钙钛矿太阳能电池(PSCs)因高能量转换效率(PCE)和低制造成本而受到了广泛关注。尽管认证PCE已经高达26%, 但在高温、高湿度和持续光照下PSCs的稳定性仍然明显落后于传统太阳能电池, 这成为其商业化道路中最大的阻碍。开发和应用高稳定性的无机空穴传输材料(HTMs)是目前解决器件光热稳定性的有效方法之一, 引入无机HTMs可以有效屏蔽水和氧对钙钛矿吸光层的侵蚀, 从而避免形成离子迁移通道。本文概述了应用于有机−无机杂化钙钛矿太阳能电池的无机HTMs的分类和光电特性, 介绍了相关研究进展, 总结了针对无机HTMs器件的性能优化策略, 包括元素掺杂、添加剂工程和界面工程, 最后展望了无机HTMs未来的发展方向。下一步需要更深入地研究无机HTMs的微观结构及其与PSCs性能的关系, 从而实现更高效、更稳定的PSCs器件。

碳基钙钛矿太阳能电池(C-PSCs)具有稳定性好且成本低的优势, 展现出广阔的应用前景。本研究基于MAPbI₃材料, 选择高质量的NiO_x介孔层作为空穴传输层(HTL), 对比了NiO_x介孔层不同制备方法对电池性能的影响, 并对NiO_x介孔层的厚度进行优化。研究发现, 与旋涂工艺制备的NiO_x介孔层相比, 丝网印刷工艺制备的介孔层的孔径分布均匀, 可改善钙钛矿(PVK)前体溶液填充在介孔支架中的填充状态。最终得到含HTL的高效率和低滞后的钙钛矿太阳能电池, 其开路电压(V_OC)为910 mV, 光电转换效率(PCE)为14.63%, 认证效率达14.88%。此外, 在空气中储存近900 h, 其PCE没有明显衰减。

溶液制备的钙钛矿薄膜通常含有大量晶界, 会降低薄膜结晶质量, 导致缺陷复合, 不利于提升器件性能。因此，制备更高结晶质量的薄膜来进一步提升能量转化效率是钙钛矿太阳能电池面临的挑战。液晶分子具有强的自组装能力和形貌调节能力, 本研究引入一种向列型单分子液晶4-氰基-4′-戊基联苯(5CB)作为甲脒铅碘(CH(NH₂)₂PbI₃, FAPbI₃)钙钛矿前驱液的添加剂, 可以增大钙钛矿晶粒尺寸, 减少晶界。此外, 5CB的氰基能钝化钙钛矿晶粒表面未配位的Pb²⁺, 降低缺陷态密度, 从而抑制非辐射复合。经过优化, 添加0.2 mg/mL 5CB的钙钛矿太阳能电池的能量转化效率达到21.27%, 开路电压为1.086 V, 电流密度为24.17 mA/cm², 填充因子为80.96%。本研究证明使用单分子液晶作为添加剂是提升FAPbI₃钙钛矿电池性能的有效策略。

利用一维太阳能电池仿真软件SCAPS对全无机钙钛矿太阳能电池中缺陷对器件性能的影响进行了研究。研究表明，在ITO/SnO₂/CsPbI₃/CuI/Au电池中，CuI/CsPbI₃界面和CsPbI₃光活性层缺陷密度对器件的性能具有较大影响。随着缺陷密度增大，器件的开路电压、短路电流、填充因子和光电转化效率均减小，尤其是当缺陷密度大于10¹⁵ cm^-3后，器件性能显著下降。相反地，CsPbI₃/SnO₂界面缺陷对器件性能无显著影响。通过优化器件的缺陷密度、光活性层的厚度和受主掺杂浓度，全无机钙钛矿太阳能电池的光电转化效率可以达到20%以上。

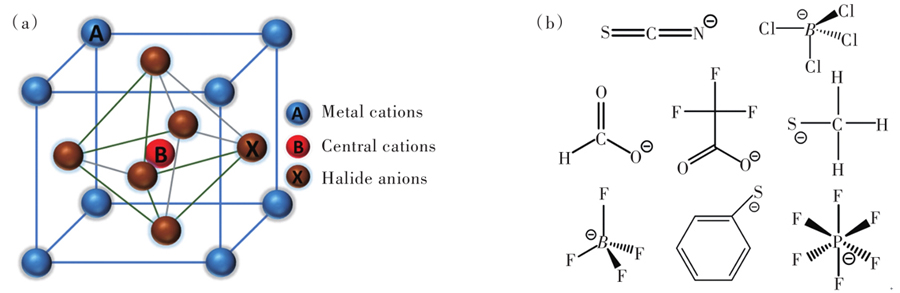

近年来，有机-无机卤化物钙钛矿太阳能电池因其制作工艺简单、成本低、效率高等优点备受关注。问世至今短短十余年间，其光电转化效率已飙升至26%，目前在单异质结光伏电池中排名第三，并且未来仍具有很大的发展潜力。本文依次介绍了杂化钙钛矿材料的结构与性质，以及钙钛矿太阳能电池常见的器件结构演化过程，重点总结了近几年来在利用缺陷钝化策略提高光电转化效率方面取得的最新研究成果，最后阐述了钙钛矿太阳能电池面临的挑战并对其未来商业化前景进行了展望。
