Fiber quarter-wave plates and magneto-optical fibers are important components that greatly affect the sensitivity of fiber-optic current sensors. A Tb:YAG crystal-derived silica fiber (TYDSF) was fabricated using a CO2 laser-heating drawing technique. The linear birefringence of TYDSF was measured as 6.661×10-6 by a microscope birefringence measurement instrument. A fiber quarter-wave plate was fabricated by TYDSF at 1310 nm, which produced circularly polarized light with a polarization extinction ratio of 0.34 dB. Additionally, the linear birefringence of TYDSF was decreased by 22% by annealing at 750°C for 7 h, and the Verdet constants of annealed TYDSF were measured to be 9.83, 6.67, and 3.48rad/(T·m) at 808, 980, and 1310 nm, respectively.

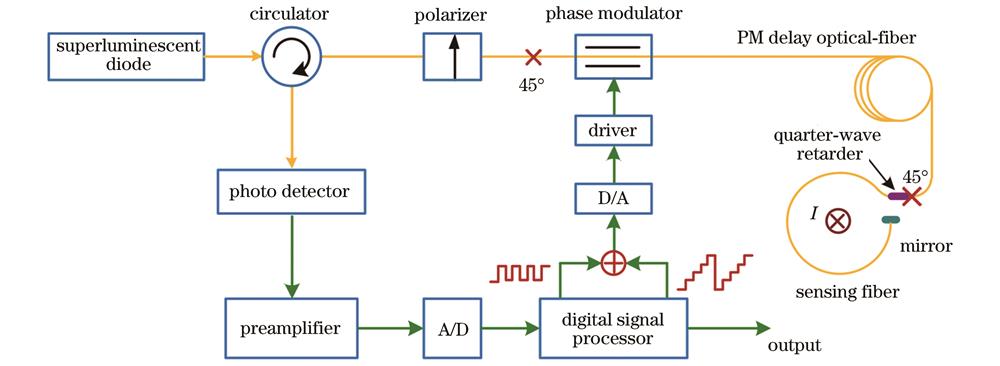

非线性误差是基于Faraday效应的干涉式数字闭环光纤大电流传感器基本测量准确度的主要影响因素。考虑到传感光路中偏振交叉耦合、圆偏振态不理想等因素的影响，计算了与调制信号同频的干涉信号，得到了闭环反馈相移与被测电流之间的非线性跟踪关系。仿真结果表明：传感光纤线性双折射、1/4波片方位角及相位延迟误差、相位调制器输出尾纤偏振串音是光纤大电流传感器产生非线性误差的主要原因。需根据被测电流的动态范围相应提高相位调制器输出尾纤耦合及熔接对轴精度。通过求解光纤敏感环微分模型方程，提出了波片参数与椭圆双折射光纤拍长-螺距比的匹配条件，实现了传感器对Faraday效应的线性响应，降低了椭圆偏振传感信号造成的非线性误差。实验结果表明：采用参数匹配的1/4波片后，在6~500 kA范围内，传感器比例因子随被测电流的变化量为0.2%，相比于理想1/4波片降低了一个数量级。

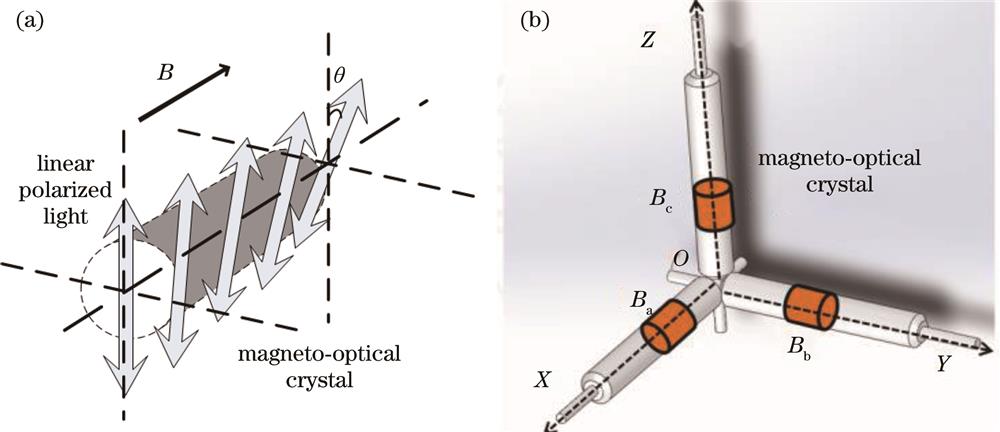

光纤磁场传感器具有抗干扰能力强、小型化、低成本等技术优势。为了实现对空间磁场矢量的测量，基于磁光晶体提出了一种光纤三维磁场传感器。然后，设计和构建了光纤三维磁场传感器传感探头，搭建了光纤三维磁场测量系统。分析基于磁光晶体光纤三维磁场传感器的非正交误差，通过对基于磁光晶体的光纤三维磁场传感器三个传感单元两两夹角的准确测量，对系统三轴非正交误差进行标定补偿。实验测试装置利用一对通电线圈构建一维磁场对光纤三维磁场传感器系统进行三维正交标定，三轴标定精度分别为0.19°、0.26°和0.22°。实验结果表明，该基于磁光晶体光纤三维磁场传感器可实现0.2 μT磁场强度分辨率和0.5°角度分辨率的磁场矢量测量。

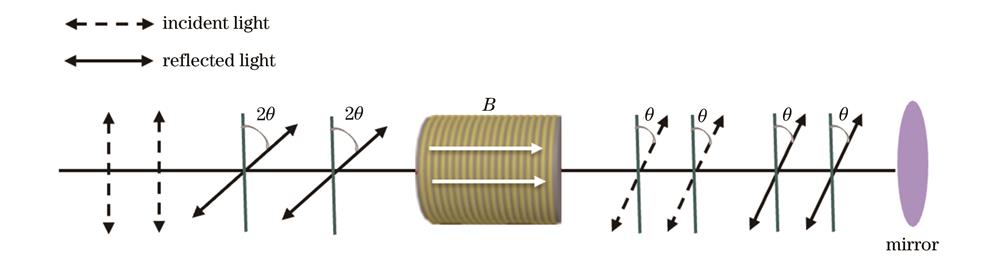

为了解决随机线性双折射对光纤磁光特性测量的影响，采用旋转光纤（SF）结合法拉第旋转镜（FRM）的测量方法，研究了FRM对旋转光纤磁光特性测量的影响。首先，从理论方面研究旋转光纤与FRM的引入如何减小光纤中的随机线性双折射对磁光特性测量的影响，并搭建基于FRM的旋转光纤磁光特性测试系统。当光源波长为1310 nm时，FRM作用前的旋转光纤费尔德常数都比未旋转光纤的大，且旋转光纤的节距越短，费尔德常数越大。特别是旋转光纤的节距为1.0 mm时，其费尔德常数为0.8304 rad/（T·m），比未旋转光纤的费尔德常数［0.8029 rad/（T·m）］增大了约3.43%。当测试系统加入FRM后，不同光纤的费尔德常数测量值相较于未使用FRM的光纤费尔德常数测量值都有一定幅度的增大，尤其相比于节距为1.0 mm时的旋转光纤更进一步提高了7.50%，并且在FRM作用前后不同光纤费尔德常数测量值的均方差分别为0.99%和0.61%，说明FRM的引入提高了掺杂光纤费尔德常数的测量精度与稳定性。

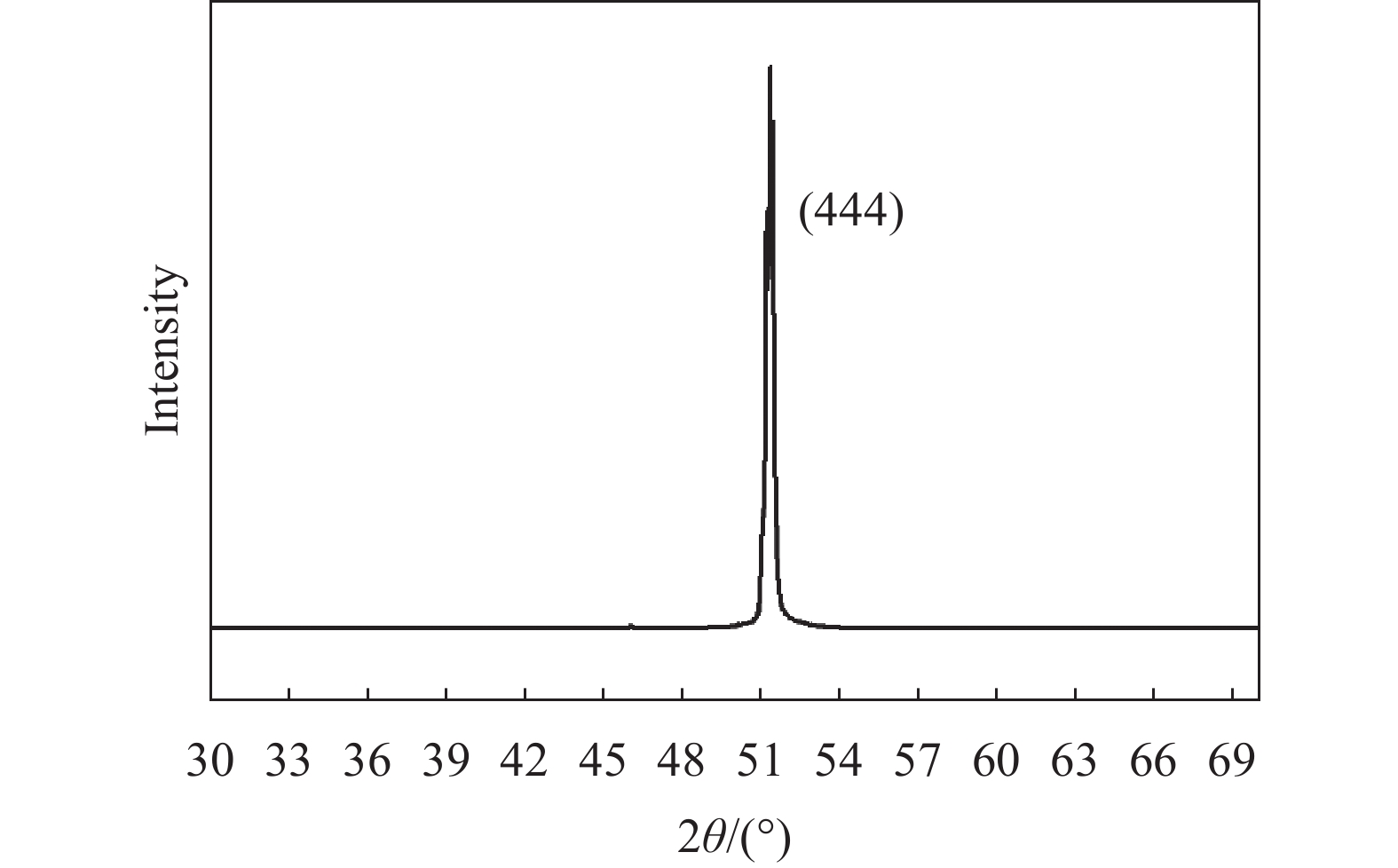

通过液相外延方法制备出单晶Bi和Gd取代YIG薄膜，并研究了其微波铁磁共振特性与红外磁光性能。测试结果表明，样品结晶质量较好，无多余物相，平均表面粗糙度0.4 nm，比饱和磁化强度值25 emu/g，饱和外磁场650 Oe左右。在0~20 GHz的频率范围内，铁磁共振线宽ΔH小于8 Oe，且频率与共振线宽呈线性关系。在红外1550 nm波长下，饱和状态的比法拉第转角约为0.1 (°)/μm，两片叠加条件下可以实现±45°法拉第旋转。在1550 nm左右透过率接近90%，吸收系数低于16 cm⁻¹。该材料在红外磁光器件、微波通信器件方面具有重要的应用价值。

An ultranarrow bandwidth Faraday atomic filter is realized based on cold Rb87 atoms. The atomic filter operates at 780 nm on the 52S1/2, F=2 to 52P3/2, F′=3 transition with a bandwidth of 7.1(8) MHz, which is approaching the natural linewidth of the transition. The peak transmission achieves 2.6(3)% by the multi-pass probe method. This atomic filter based on cold atoms may find potential applications in self-stabilizing lasers in the future.

应用传输矩阵法和等效介质理论,研究了拓扑绝缘体与Sinc函数型光子晶体分界面上的Kerr效应和Faraday效应,结果显示,在某些频率处,两种线极化波的反射波极化平面都可能会发生近似± π2的旋转,其附近周期结构的等效介电常数也有突变。进一步研究还发现,透射波极化面的旋转角随频率的变化规律与周期结构(BAB)n等效磁导率随频率的变化规律类似。以上结果都说明,在拓扑绝缘体与函数型光子晶体分界面上的Kerr效应和Faraday效应与入射波频率、周期结构的介电常数和磁导率等关系紧密。

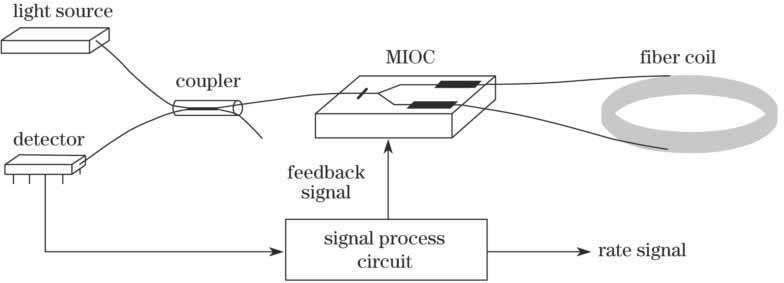

针对无骨架光纤环的保偏光纤陀螺中横向磁场误差的温度依赖性研究发现,保偏光纤线双折射以及Verdet常数固有的温度依赖性可以导致横向磁场误差随着温度变化而变化。利用琼斯矩阵方法推导了保偏光纤陀螺横向磁场误差与温度的关系,并进行了实验验证。实验结果表明,对于长度为1 km,半径为6 cm,光纤线双折射为2027 rad·m ^-1,最大扭转率为0.382 rad·m ^-1的无骨架光纤环,在 1 mT横向磁场以及-40~60 ℃温度场作用下,光纤陀螺的横向磁场误差由26.51 (°)·h ^-1 增加到30.43 (°)·h ^-1。
