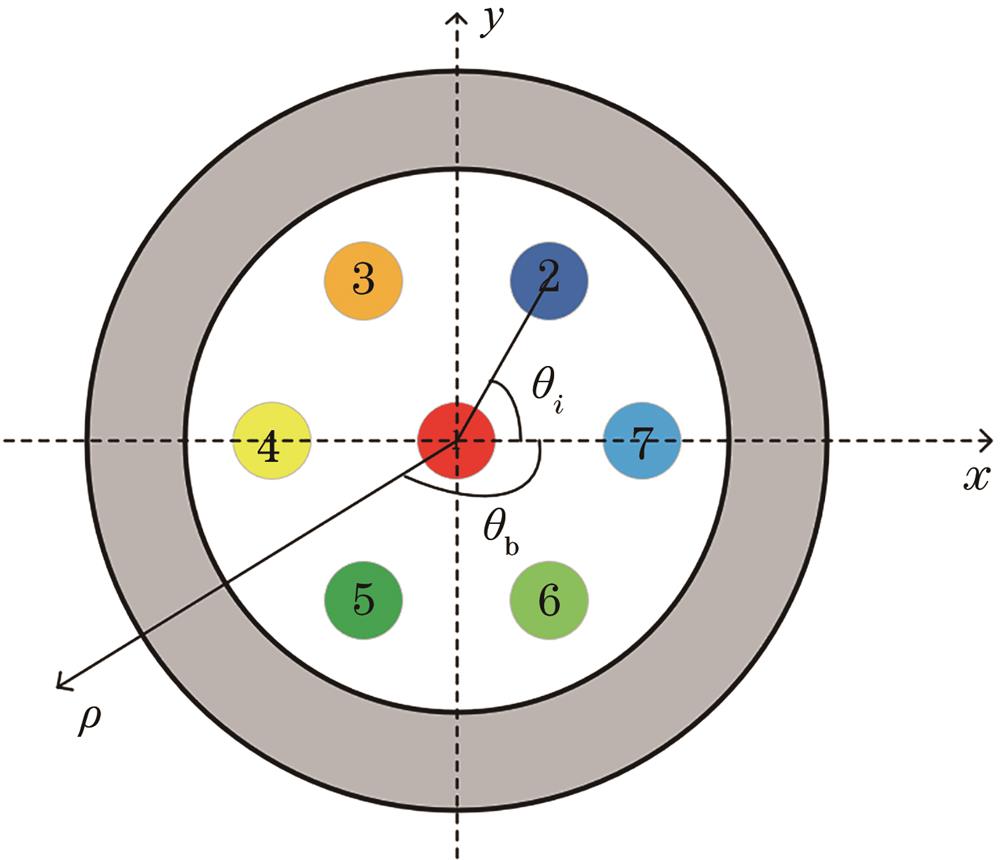

针对传统光纤传感难以实现应变矢量感知的问题，设计并实验验证了基于同相正交（IQ）调制的光频域反射仪（OFDR）的多芯光纤应变矢量传感系统。使用IQ调制技术，实现了光源线性扫频，利用多芯光纤空间结构关系，在OFDR系统中获得了七芯光纤弯曲后的应变矢量信息。实验结果表明，当光源扫频范围990 MHz时，在87 m七芯光纤中，弯曲应变空间分辨率为28.35 cm。当光纤弯曲曲率为1.78 m^-1时，角度分辨率为29°。同时进一步通过仿真分析表明，当扫频范围提高到10 GHz时，理论上可以达到1.02°的角度分辨率，从而进一步提高系统性能。

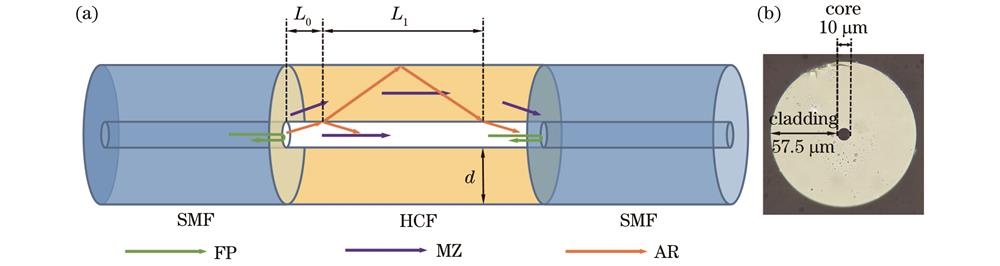

提出一种基于空芯光纤的温度、湿度和应变同时测量的三参数光纤传感器。该传感器由一段空芯光纤熔接在两段单模光纤之间而成。独特的空芯结构使法布里-珀罗、马赫-曾德尔和反共振3种机制在传感器中并存。实验中，选取反射、透射谱中3个干涉谷dip 1、dip 2、dip 3，分别测试其谷底位置与温度、湿度和应变的对应关系，利用传递矩阵消除不同参数间的交叉敏感，实现了温度、湿度和应变的高灵敏度同步测量。测试结果表明，该传感器的温度灵敏度、相对湿度灵敏度和应变灵敏度分别可达22.4 pm/℃、37.5 pm/%、1.22 pm/με，在结构健康监测方面有望获得重要应用。

空芯微结构光纤按照导光原理不同可分为空芯光子带隙光纤和空芯反谐振光纤。在这两种光纤中，空气孔内壁粗糙度导致的散射损耗是其损耗来源之一。在空芯光子带隙光纤中，散射损耗是其损耗的主要原因；在空芯反谐振光纤中，在短波长时散射损耗也是其损耗的重要原因之一。为了降低空芯微结构光纤的散射损耗，需要针对空气孔内壁粗糙度展开深入研究。为此，本文介绍了空芯微结构光纤空气孔内壁粗糙度相关理论、测试技术和抑制方法的研究进展，对相关理论和实验结果进行了总结，对将来需要重点研究的方向提出了建议。

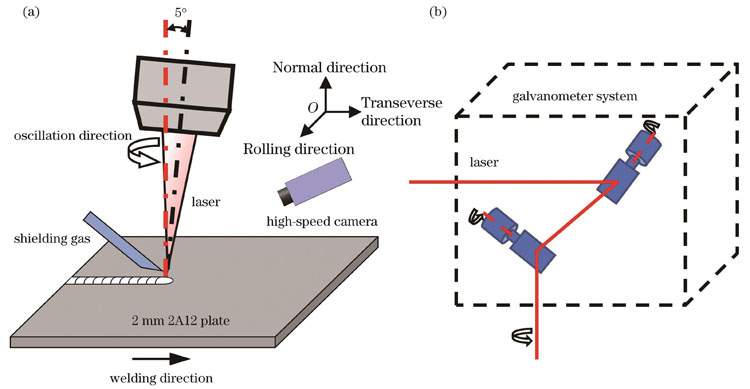

以14 μm小芯径激光作为热源，通过分析搅拌焊接过程中运动轨迹与能量密度的变化，开展了2 mm厚2A12铝合金激光焊接的工艺研究。结果表明：相同参数下14 μm小芯径激光焊接中的峰值能量密度最高为100 μm芯径激光的15倍以上；在未焊透母材前，随着搅拌频率和焊接速度的变化，接头的深宽比维持在0.68，这得益于14 μm小芯径激光的匙孔生成阈值是常规100 μm芯径激光的19.1倍，是200 μm芯径激光的54.0倍；不同焊接参数下，焊缝未发现明显气孔、裂纹缺陷，最终在焊接速度为20 mm·s^-1、搅拌频率为200 Hz时，获得了表面成形质量最佳的焊缝。

This work presents a brief review of our recent research on an antiresonant mechanism named core antiresonant reflection (CARR), which leads to a broadband terahertz (THz) spectrum output with periodic dips at resonant frequencies after its transmission along a hollow-core tubular structure (e.g., a paper tube). The CARR theory relies only on parameters of the tube core (e.g., the inner diameter) rather than the cladding, thus being distinct from existing principles such as the traditional antiresonant reflection inside optical waveguides (ARROWs). We demonstrate that diverse tubular structures, including cylindrical, polyhedral, spiral, meshy, and notched hollow tubes with either transparent or opaque cladding materials, as well as a thick-walled hole, could indeed become CARR-type resonators. Based on this CARR effect, we also perform various applications, such as pressure sensing with paper-folded THz cavities, force/magnetism-driven chiral polarization modulations, and single-pulse measurements of the angular dispersion of THz beams. In future studies, the proposed CARR method promises to support breakthroughs in multiple fields by means of being extended to more kinds of tubular entities for enhancing their interactions with light waves in an antiresonance manner.
