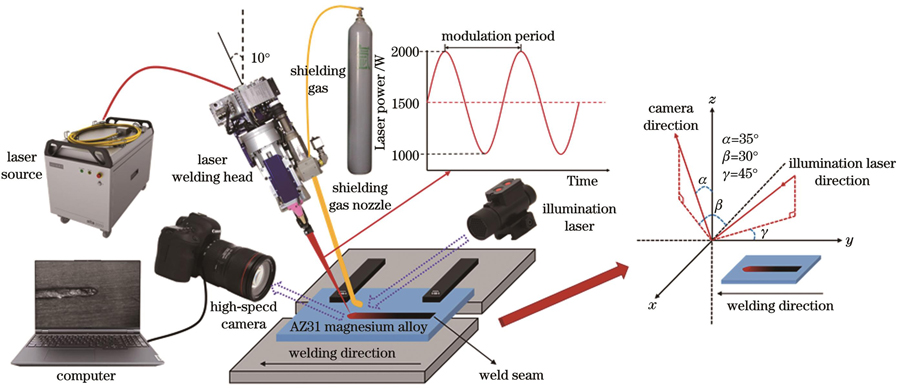

研究了激光功率正弦调制对AZ31镁合金焊缝熔深和工艺气孔的影响。保持激光功率恒定在1500 W，将焊接速度从3.0 m/min逐步增加到4.0 m/min，观察了匙孔周期性开闭行为，分析了不同反射次数对高反射材料匙孔能量分布的影响规律。在不同焊接速度下采用激光功率正弦调制，调制幅度为500 W，调制频率从50 Hz逐步增加至200 Hz，统计了焊缝熔深和工艺气孔率的变化趋势。试验结果表明：对于高反射材料，激光功率调制效果与匙孔内光束反射次数有关，反射次数较多的匙孔具有较大深宽比，匙孔底部累积能量高，深度变化滞后于激光功率变化，激光功率调制有助于增加熔深。激光功率正弦调制不利于镁合金匙孔稳定，50 Hz低频调制显著增加工艺气孔，调制频率为150 Hz时激光功率正弦调制对匙孔稳定性的影响较小。

针对镁合金激光焊接焊缝成形和接头性能差的问题，提出了可调环形光斑光纤激光焊接新工艺。对5 mm厚的AZ31B镁合金对接接头进行了焊接试验，研究了中心激光束和环形激光束功率组合对焊缝宏观成形、显微组织和力学性能的影响规律。结果表明，当中心激光束功率大于环形激光束功率时，施加环形激光束可以显著增大焊缝上部的熔宽；当中心激光束功率小于环形激光束功率时，焊缝上表面和下表面成形均不稳定。在中心激光束作用区域，焊缝熔合线附近未见明显的热影响区和柱状晶区，且等轴晶晶粒较细。在环形激光束作用区域，焊缝熔合线附近存在热影响区和柱状晶区，且等轴晶晶粒粗大。随着环形激光束功率的增大，焊缝中心区的硬度值减小。当中心激光束的功率为2000 W、环形激光束的功率为1000 W时，接头抗拉强度和延伸率最高，接头断裂于焊缝熔合线附近，呈韧-脆混合断裂模式。

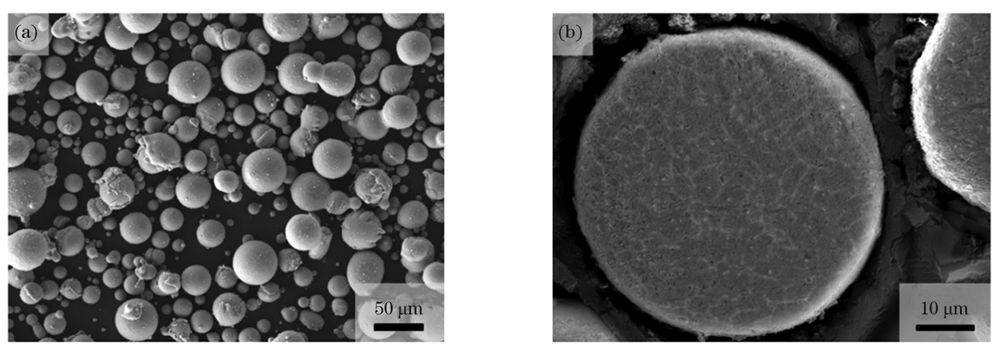

增材制造镁合金个性化复杂结构在航空航天、交通运输和医疗器械等领域有着广泛的应用前景。然而，镁具有活性高、易蒸发、液体流动性好、热膨胀系数高等特性，镁合金增材制造面临着诸多工艺挑战。系统研究了WE43镁合金的激光粉末床熔融(L-PBF)增材制造工艺，通过调控激光能量输入和扫描策略，获得了熔合质量和力学性能良好、成形精度高的WE43镁合金实体和多孔支架。致密度在较大工艺窗口内超过了99.50%，拉伸强度和断裂延伸率分别达到275 MPa和15%，多孔结构的实际孔隙率与设计值相差10%以内，表明所提WE43镁合金激光粉末床熔融工艺具有工业应用潜力。

超疏水表面能有效提升镁合金耐腐蚀性。为此，通过激光刻蚀法结合化学浸泡处理对镁合金进行超疏水表面的制备。分别利用激光共聚焦显微镜和能谱仪对超疏水镁合金的表面结构和化学成分进行表征分析。研究结果表明：当激光能量密度为20 J?cm-2时，可得到接触角达158.14°的超疏水镁合金表面，并表现出良好的耐久性能。此外，通过动电位极化试验和对碳粉清洁试验，超疏水镁合金表面表现出优异的耐腐蚀性能和防污自清洁性能。这种优异的复合性能将推进其在未来各领域中的发展。

针对熔焊条件下液态镁和铝易反应生成脆性Mg-Al化合物进而恶化镁合金/铝合金接头性能的难题,提出了镁合金在上铝合金在下且添加Ni夹层的激光熔焊技术,并采用该技术对AZ31镁合金和6061铝合金进行了焊接;基于热力学性能和力学性质的计算选择夹层元素,并研究了Ni夹层对激光熔焊接头组织和剪切性能的影响。结果表明:在激光功率为1450 W、焊接速度为1200 mm/min、激光头偏转20°、离焦量为0 mm、采用氩气作为保护气体进行侧吹和背面保护的工艺条件下,添加Ni箔夹层的焊缝表面呈规则的鱼鳞状,焊缝表面均匀,焊缝成形良好,接头的剪切强度(线载荷) 最高,为78.92 N/mm;Ni箔夹层可以起到阻隔作用,限制下层铝合金熔体中的Al向上扩散进入上层的镁合金熔池中,减少Al、Mg反应生成脆性Mg-Al化合物的量;此外,接头熔池区域中的Ni、Al反应生成了延性化合物AlNi和Al3Ni,其结构稳定性优于Mg-Al化合物,可以降低接头的脆性。上述的协同作用是添加Ni夹层改善镁合金/铝合金焊接接头剪切性能的重要原因。

以镁合金/钢对接接头为研究对象,选用组合热源模型模拟激光诱导TIG电弧复合热源的作用,考虑激光与TIG电弧的耦合效应及Fe-Ni固溶区的形成,利用ANSYS软件对焊接温度场分布和热循环曲线进行模拟计算。结果表明:所得模拟结果与实验结果吻合良好,验证了所建热源模型的准确性及适用性;镁合金/钢对接焊接头的峰值温度可达2249 ℃,焊接高温作用于镍夹层及其邻近的钢母材,促进了界面的冶金反应及元素扩散,为Fe-Ni固溶区、高熔点AlNi相及双固溶体结构界面层的形成提供了温度条件;液态镁合金熔池停留时间为0.28 s,能保证其在钢侧进行充分的润湿铺展,实现接头的良好成形;在熔池的搅拌作用下,AlNi强化相弥散分布,使得镁合金焊缝的强度增大。
