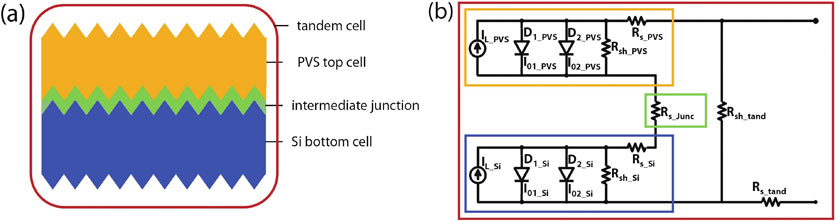

In this work, we developed a simple and direct circuit model with a dual two-diode model that can be solved by a SPICE numerical simulation to comprehensively describe the monolithic perovskite/crystalline silicon (PVS/c-Si) tandem solar cells. We are able to reveal the effects of different efficiency-loss mechanisms based on the illuminated current density-voltage (J-V), semi-log dark J-V, and local ideality factor (m-V) curves. The effects of the individual efficiency-loss mechanism on the tandem cell’s efficiency are discussed, including the exp(V/V_T) and exp(V/2V_T) recombination, the whole cell’s and subcell’s shunts, and the Ohmic-contact or Schottky-contact of the intermediate junction. We can also fit a practical J-V curve and find a specific group of parameters by the trial-and-error method. Although the fitted parameters are not a unique solution, they are valuable clues for identifying the efficiency loss with the aid of the cell’s structure and experimental processes. This method can also serve as an open platform for analyzing other tandem solar cells by substituting the corresponding circuit models. In summary, we developed a simple and effective methodology to diagnose the efficiency-loss source of a monolithic PVS/c-Si tandem cell, which is helpful to researchers who wish to adopt the proper approaches to improve their solar cells.

红外和太赫兹范围内的扫描近场光学显微镜能够突破衍射极限，实现更小的空间分辨率，在纳米尺度结构的光学特性分析检测方面具有重要应用。为了进一步理解探针与样品的相互作用，对探针近场的分析和数值描述是必不可少的。基于真实的探针形状的解析模型，结合数值模拟的开发了源偶极子模型（SDM），能够直接获得近场检测信息，提高计算效率。基于模拟结果，解释了天线效应、尖端半径影响和电荷量的影响，并将SDM模型结果与全波仿真（FWS）结果进行了比较。为进一步理解近场光学显微镜中的针尖-样品结提供了新的视角。

核电厂发生堆芯熔毁严重事故后，堆芯熔融物可能熔穿反应堆压力容器壁面造成第二道屏障失效，此时可通过堆芯捕集器收集并冷却熔融物以防止事故进一步发展。为了探讨俄罗斯VVER（Vodo-Vodyanoi Energetichesky Reactor）采用的坩埚式堆芯捕集器中熔融物的冷却过程，本文根据VVER堆芯捕集器设计资料推导参数，采用多物理场耦合软件COMSOL建立相应的计算模型，对堆芯捕集器中熔融池的流场、温度场和结壳情况进行了数值模拟研究。计算结果表明：在分层熔融池结构下，金属层会迅速凝固，含衰变热的氧化物层冷却十分缓慢。为了实现坩埚式堆芯捕集器设计功能，需要相关设备和支持辅助系统在很长时间内保持可运行性。

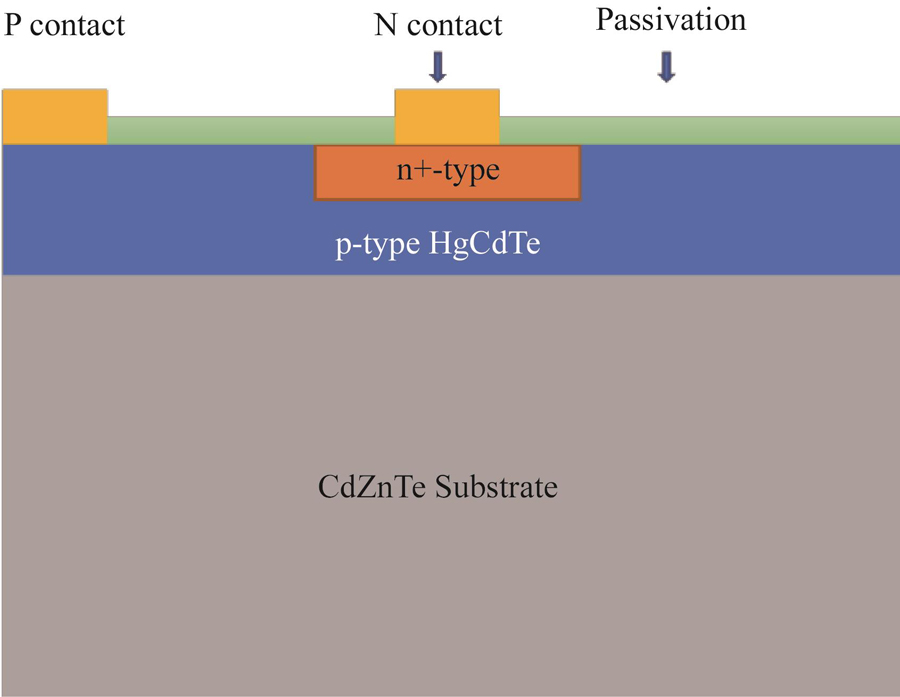

针对室温工作的光伏型碲镉汞中波红外探测器激光辐照饱和特性进行了仿真，结果表明，中红外激光对碲镉汞材料的加热效应以及光照导致零偏压阻抗降低，是影响探测器输出量子效率的重要因素。利用一维数值仿真方法，建立了室温碲镉汞pn结的模型，计算了稳态激光辐照下器件量子效率以及零偏压阻抗。理论计算了激光辐照下的稳态温度分布近似模型，并将温度场分布耦合到仿真计算中，发现衬底厚度会影响芯片的温升，从而显著影响器件饱和阈值的大小。另外，计算表明，随着光照强度的增加，器件的零偏压阻抗降低，并将仿真结果与实测芯片参数进行了比较。计算分析为设计高饱和辐照度阈值的中波红外碲镉汞探测器提供了参考。

利用选区激光熔化制造金属零件时，悬垂构件的可制造性和成形质量与添加的支撑结构密切相关。采用热弹塑性有限元分析方法，研究了不同支撑类型的热传导特性，并通过试验揭示了支撑类型对316L试件翘曲变形、表面形貌、显微组织及显微硬度的影响规律。结果表明：块状支撑的散热性能优于锥状支撑，将试件峰值温度降低了6.7%，温度振荡幅度降低了41.07%，而其较好的导热性能使试件下表面粗糙度降低了6.23%，同时悬垂区域金属组织中出现了细化晶粒（18.42 μm）及脆而硬的网状Cr、Ni相，显微硬度提高到234 HV。锥状支撑将试件变形降低了1 mm，而试件底部较少的气孔缺陷使硬度波动降低了14 HV。分析认为，组合支撑中增加块状结构的比例有利于提高试件成形精度和力学性能，增加锥状结构的比例有利于减小试件翘曲变形程度。

通过建立同轴喷嘴和粉末输运过程的数值模型，采用数值仿真模拟的方式研究了不同工艺参数下，同轴喷嘴在垂直和倾斜使用工况下粉末汇聚性的变化规律。结果表明：粉末聚焦处的粉末浓度随载粉气速度的增加而降低，而保护气速度对粉末浓度影响较小；在载粉气流量为8 L/min，保护气流量为20 L/min，送粉量为15.8 g/min时，相比于同轴喷嘴垂直使用，倾斜使用条件下粉末的聚焦高度由19 mm升高到21 mm，焦点直径由3.7 mm增大到4.2 mm；同轴喷嘴垂直使用时粉末分布的均匀性更好；数值模拟结果与试验结果吻合良好，可以准确反映不同送粉方式中粉末的输运特性。

为更快速地置换片状放大器片箱内部的气体、带走片箱内部因氙灯辐照产生的μm级气溶胶颗粒，以延长钕玻璃增益介质使用寿命，提出了几种不同的片箱隔板气体流道设计并对其吹扫效果进行对比。基于计算流体力学手段和分散相模型，求解了片箱腔内的吹扫流场并模拟了微米级粒子污染物的吹扫过程。片箱隔板采用开孔设计，通过对比分析发现，不同开孔孔径和排列方式的片箱吹扫效果差异明显。当开孔孔径为ϕ14 mm、且上下隔板都采用整齐排列的圆形通孔时，片箱内的气体压力损失更小（424.3 Pa）且吹扫达到百级的时间更短（205 s）。最后片箱吹扫实验显示了采用该结构的片箱其腔内吹扫达到百级的时间为2～3 min。

作为核能创新技术，高温熔盐屏蔽泵（简称熔盐屏蔽泵）可用于第四代熔盐反应堆，通过水力优化设计提升泵的水力性能对第四代核电技术的发展有重要意义。本文利用ANSYS CFX软件对熔盐屏蔽泵进行数值模拟，基于响应面法（Response Surface Methodology，RSM）建立了显著参数与优化目标之间的近似模型，以效率和扬程为优化目标，通过第二代非支配排序遗传算法（Non-dominated Sorting Genetic Algorithm Ⅱ，NSGA-Ⅱ）分别对熔盐屏蔽泵开展熔盐和水工质下的水力优化设计。结果表明：相比于水工质，熔盐工质下泵的优化空间更大；两种工质下的优化模型效率相同时，熔盐优化模型叶轮进口直径和叶片出口安放角较小，叶轮出口宽度和导叶喉部平面宽度较大；与初始模型相比，熔盐优化模型效率提高了1.26%，扬程提高了1.40%，水优化模型效率提高了0.92%，扬程降低了0.64%。研究成果可用于指导熔盐屏蔽泵的水力结构设计。

航天发动机供油装置的喷油流量均匀性是决定其性能质量的关键技术指标，其中供油孔的形状尺寸、内表面状态是喷油流量的重要影响因素。传统的供油孔加工方法以电火花加工为主，存在较厚的重铸层，且加工效率低。而激光制孔为典型的非接触式制孔方法，具有加工效率高、质量好，重铸层少的显著优势。为满足某型号航天发动机供油装置的高效高质量制造要求，采用脉宽为200 fs的超短脉冲飞秒激光螺旋制孔工艺，针对1.5 mm厚的GH3044镍基合金材料开展了以0.39 mm孔径为加工基准的流量数值模拟及工艺试验研究。首先通过数值模拟手段，研究了孔径、圆度、锥度以及内壁粗糙度对供油孔流量的影响规律和控制手段，之后根据模拟所获得的理论结果，通过飞秒激光制孔试验对制孔工艺进行了优化。研究发现，出入口孔径是决定流量大小最重要的因素，在单脉冲能量140 μJ，单层扫描时间1200 ms，单层进给量0.02 mm，重复频率100 kHz，旋转速度2400 r/min的工艺下，将孔径偏差控制在±5 μm以内，最终成功实现了供油孔流量偏差1.8%的制孔效果。
