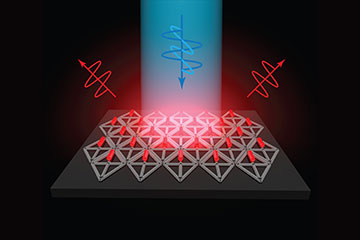

美国麻省理工学院的研究人员近日通过利用DNA折纸技术，成功开发了一种更为高效的方法来创建精确结构的二维量子棒阵列。这项技术能够将制造时间从几天缩短至几分钟，将可应用于micro-LED和下一代显示器中。该研究对于加快制造高质量的偏振光源具有重要意义，这种光源在电视和虚拟现实设备中广泛应用，可提升显示效果和光学效率。相关研究成果已发表于Science Advances（doi：10.1126/sciadv.adh8508）。

麻省理工学院的研究人员成功利用 DNA 折纸技术创造了精确结构的量子棒阵列，有望应用于电视和虚拟现实设备的 LED 中。

DNA折纸技术在量子棒制造中的应用

商用QLED显示器为提升色彩和对比度，引入量子点层。而具备偏振光发射特性的量子棒层可以为虚拟现实设备创造出3D图像，同时提高显示器的光学效率。然而，制造高质量的偏振光源需要在纳米到微米尺度上沿其长轴精准排列量子棒，这一过程具有挑战性。麻省理工学院的工程师在此研究中，通过将DNA折纸技术应用于量子棒的制造，实现了高度受控的量子棒沉积。研究团队指出，DNA作为一种制造材料具有独特的吸引力，因为它可以通过生物方式生产，符合可持续和可扩展的制造需求。

DNA折纸技术的实现

这项技术的核心过程包括将DNA与量子棒乳化混合，然后通过快速脱水使DNA分子形成致密层，从而在量子棒上形成支架。这种快速脱水的方法大幅缩短了制造时间。随后，研究人员采用表面辅助大规模组装（SALSA）方法，直接在固体基材上构建二维折纸晶格，以精确地控制量子棒的排列。这一方法为制造精确结构的二维量子棒阵列提供了可能性。

展望和未来发展

该研究为量子棒阵列的制造提供了一种更加高效和精确的方法，有望在电视、虚拟现实设备等领域产生深远影响。未来，研究团队计划进一步提升这项技术，制造更加分层和多样化的阵列，以满足不同尺寸、形状和光谱的要求。该技术有望推动纳米级DNA折纸设计策略向表面纳米制造的转化，为电子应用领域带来新的机遇。
