1 引言

金属零件激光增材制造技术经过近二十年的发展,在航空航天、船舶工业、生物医学等诸多领域得到了很好的应用^[1-2]。现有的激光增材制造金属零件的材料主要有钛合金、镍基合金、铝合金等^[3-6]。然而,在轨道交通、装备制造业和**工业等领域发挥重要作用的高性能合金钢材料,其激光增材制造的发展仍受诸多技术难题制约^[7-8]。

激光选区熔化(SLM)技术利用激光选择性熔化金属粉末,逐点逐层凝固成形,具有成形精度高、柔性高、可成型复杂结构等特点。针对激光选区增材技术,国内外学者已开展了较多的理论与实验研究,并取得了大量的成果^[9-12]。H13是一种热作模具钢,是在碳工钢的基础上加入合金元素而形成的高性能合金钢,应用非常普遍。高性能合金钢由于其合金成分、物相和相变过程复杂,其SLM过程存在易产生缺陷、性能难以控制等问题。关于高性能合金钢激光选区增材过程中工艺参数对成形及缺陷的影响规律缺乏系统全面的研究。因此,本文以H13模具钢为对象,研究了SLM过程中工艺参数(激光功率、扫描速度、扫描间距、扫描方式)对成形及缺陷的影响规律。

2 实验设备与材料

采用广东汉邦激光科技有限公司的SLM-280型SLM设备,该设备采用了波长为1064~1100 nm的光纤激光器。主要参数指标如下:最大激光功率500 W,扫描速度100~7000 mm/s,铺粉厚度20~80 μm,最大成形尺寸250 mm×250 mm×300 mm。

实验所用材料为H13模具钢气雾化粉末,粉末粒径为15~45 μm,其成分见表1。不锈钢作为基板材料,在加工前对其表面进行打磨以去除铁锈、油污,并用酒精清洗,保证表面干净光滑。在实验过程中通过控制变量法,研究不同工艺参数对成形及缺陷的影响规律。

3 实验结果与分析

3.1 单层单道成形研究

对H13合金钢粉末进行单道扫描分析,以确定激光功率、扫描速度对单道形貌的影响规律,并分析其成形特征。单层单道成形参数见表2。

3.1.1 激光功率的影响研究

设定扫描速度为v=800 mm/s,其他参数保持不变,改变激光功率,在功率分别为250,300,350,400,450 W的情况下进行单道熔融。图1所示是单道成形形貌。从图中可以看出,随着激光功率的增大,单道形貌的熔宽逐渐增大,球化现象逐渐消失,成形过程中表面也逐渐光滑,表现出较好的熔融效果。

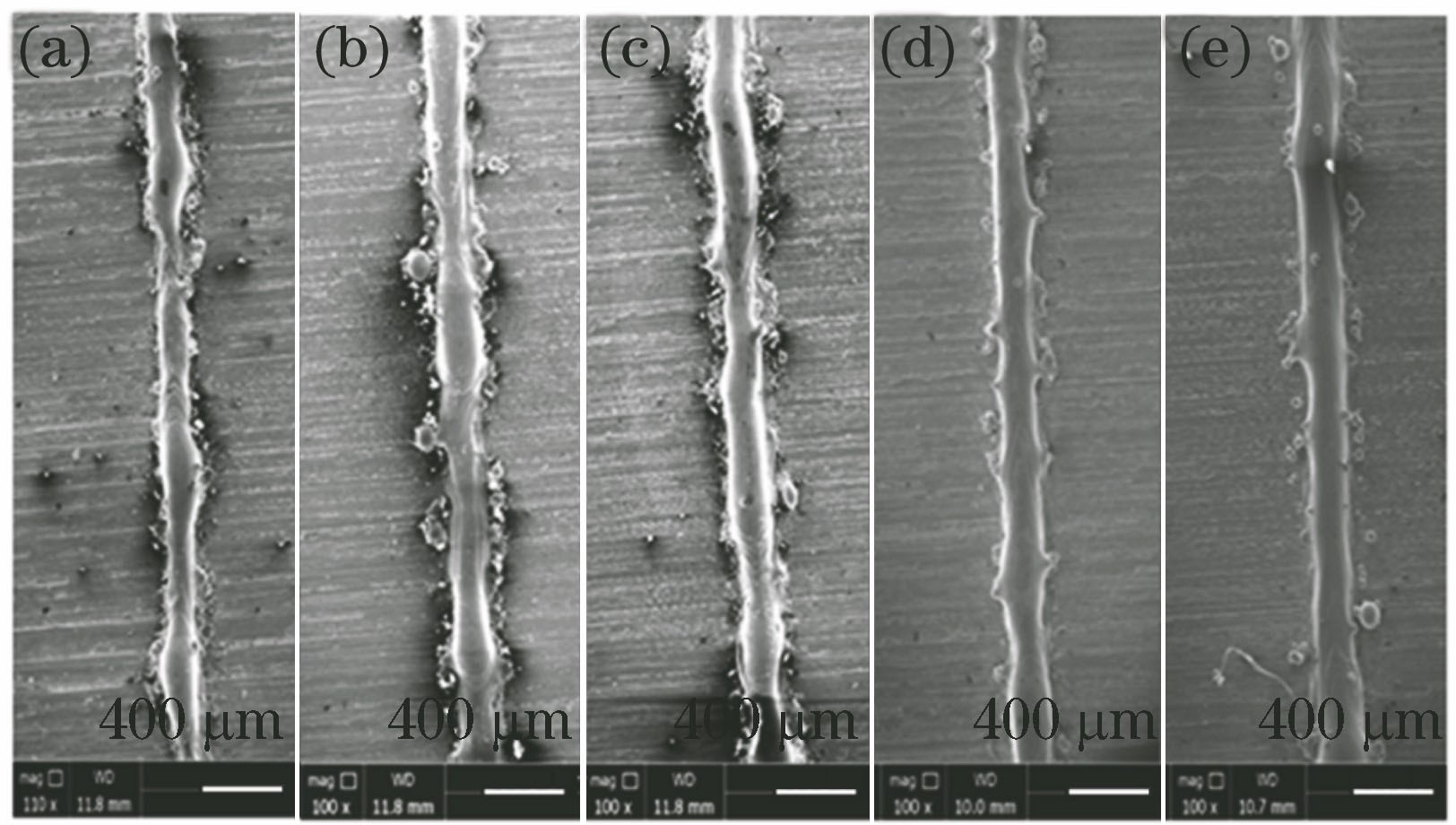

图 1. 不同激光功率下的单道形貌。(a) 250 W;(b) 300 W;(c) 350 W;(d) 400 W;(e) 450 W

Fig. 1. Single-channel morphologies under different laser powers. (a) 250 W; (b) 300 W; (c) 350 W; (d) 400 W; (e) 450 W

下载图片 查看所有图片

为了更好地研究工艺参数对成形质量的影响规律,引入激光能量密度(LED)^[13]表征输入的能量,定义为

LLED=Pv∙h∙d,(1)

式中P为激光功率,v为扫描速度,h为扫描间距,d为铺粉层厚。激光能量密度L_LED与激光功率P成正比,与扫描速度v成反比,(1)式表明了单位时间单位体积内的激光能量与激光功率及扫描速度间的关系。

通过分析可知,在铺粉层厚度和扫描速度等一定的条件下,当激光功率较小时,输入的能量较小,金属粉末的熔化量也相对较少,导致所形成的熔池尺寸较小^[14];未熔化的金属粉末在冷却时会形成不连续的熔池,影响熔融层的外形,增大了熔融层的表面粗糙度。随着激光功率的增大,L_LED也逐渐增大,形成的熔池更大,熔体的流动性更强并具有更好的润湿性和铺展能力,不连续熔滴减少,熔融层的外形更加光滑、美观。

3.1.2 扫描速度的影响研究

当激光功率为P=350 W时,其他工艺参数保持不变,扫描速度依次采用800,1000,1200,1400,1600 mm/s进行实验,得到的单道形貌如图2所示。由图2可以看出,随着扫描速度的增大,单道形貌的熔宽尺寸逐渐减小,甚至出现了不连续的现象。

图 2. 不同扫描速度下的单道形貌。(a) 800 mm/s;(b) 1000 mm/s;(c) 1200 mm/s;(d) 1400 mm/s;(e) 1600 mm/s

Fig. 2. Single-channel morphologies under different scanning speeds. (a) 800 mm?s-1; (b) 1000 mm?s-1; (c) 1200 mm?s-1; (d) 1400 mm?s-1; (e) 1600 mm?s-1

下载图片 查看所有图片

当其他参数一定时,随着扫描速度的增大,L_LED逐渐减小,金属粉末吸收的能量也减少^[15]。当扫描速度较小时,激光与金属粉末的相互作用时间长,金属粉末可吸收更多的能量;基板吸收的热量多,熔池的尺寸变大。随着扫描速度的增大,金属粉末吸收的能量不足,熔化量减小,导致熔池内没有足够的金属液,从而熔池成形不均匀。当扫描速度过大时,金属粉末不能充分熔化,液相金属不足以润湿粉末,使得熔道粘结了较多的粉末颗粒,熔道甚至出现断续的情况。

此外,当扫描速度为800 mm/s时,发现有明显的飞溅现象;当速度达到1000 mm/s和1200 mm/s时,飞溅现象有所减少;扫描速度进一步增大至1400 mm/s和1600 mm/s时,飞溅现象再次增多。分析原因可知,当激光功率一定时,金属粉末在高能量激光的照射下吸收了大量能量,温度上升到熔点以上,有时甚至在沸点以上。在金属气流以及粉层气体受热膨胀的影响下,金属粉末会飞离熔池发生飞溅。飞溅主要受以下两方面因素影响:一是金属粉末的气化量;二是金属蒸气从熔池溢出的溢出量。当扫描速度较小时,金属粉末发生大量气化,飞溅现象明显;随着扫描速度的增大,金属气化量减少,且大部分溢出,飞溅现象减少;而当扫描速度过大时,虽然金属粉末气化量少,但是由于熔池反应速度较快,大部分金属蒸气来不及溢出,飞溅现象又明显增多。

3.2 多层多道成形研究

在单层单道的实验基础上,进行了多层多道实验,分析工艺参数在成形过程中的影响规律,实验所采用的工艺参数见表3。

3.2.1 激光功率的影响研究

在扫描速度v=400 mm/s,保持扫描方式、扫描间距等参数不变的情况下,激光功率分别采用250,350,400,450 W进行实验,得到的成形形貌如图3所示。

图 3. 激光功率对成形件质量的影响。(a) 250 W;(b) 350 W;(c) 400 W;(d) 450 W

Fig. 3. Effect of laser power on forming part quality.(a) 250 W; (b) 350 W; (c) 400 W; (d) 450 W

下载图片 查看所有图片

由图3可知,在250~450 W之间,随着激光功率的增大,试样缺陷显著减少,当激光功率达到450 W时,试样成形良好,基本没有可见的缺陷。分析原因可知,当激光功率较小时,金属粉末吸收的能量较少,难以使全部金属粉末完全融化,会有部分粉末来不及熔化而产生未熔合缺陷。随着激光功率的增大,未熔合现象得到明显的改善,并且由于加工过程是快速加热和冷却过程,内部有较大的残余应力,激光功率增大将增加冷却凝固时间,能在一定程度上减小内应力,抑制裂纹的产生。

3.2.2 扫描速度的影响研究

设定功率为P=450 W,扫描速度分别选择300,400,500,800,1200 mm/s进行实验,得到5个试样成形形貌,如图4所示。结果表明,随着扫描速度的增大,试样中气孔、裂纹等缺陷明显增多。当扫描速度为1200 mm/s时,甚至出现了贯穿整个试件的裂纹。

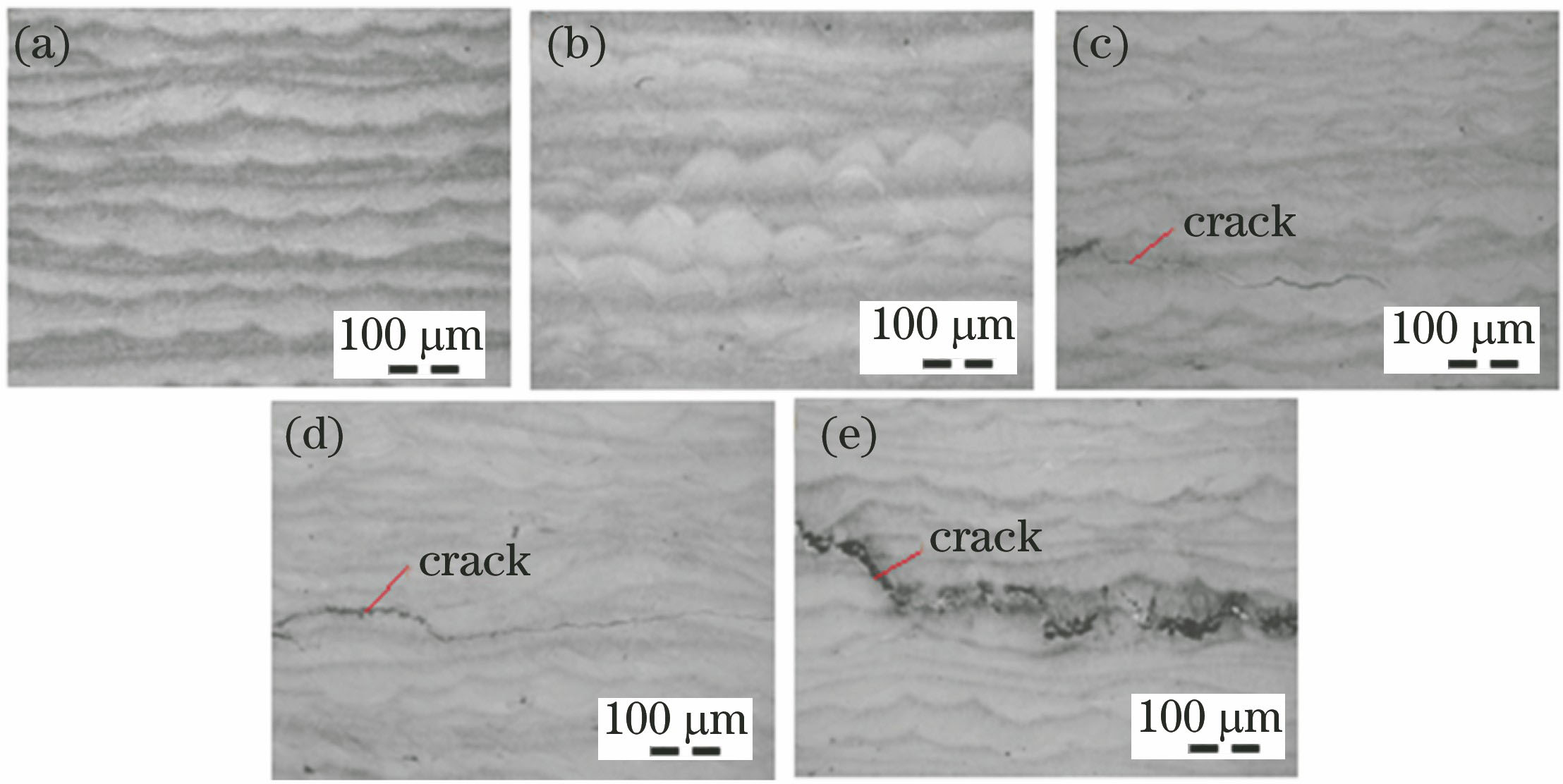

图 4. 扫描速度对成形件质量的影响。(a) 300 mm/s;(b) 400 mm/s;(c) 500 mm/s;(d) 800 mm/s;(e) 1200 mm/s

Fig. 4. Effect of scanning speed on forming part quality. (a) 300 mm?s-1; (b) 400 mm?s-1; (c) 500 mm?s-1; (d) 800 mm?s-1; (e) 1200 mm?s-1

下载图片 查看所有图片

通过分析可知,扫描速度主要影响加工过程中激光与粉末之间的作用时间。当扫描速度较小时,金属粉末充分熔化,无明显缺陷产生;熔池的温度梯度较小,残余应力较小。随着扫描速度的增大,金属粉末及基体的加热时间减少,粉末吸收的能量减少,甚至可能有部分金属粉末未熔化或熔化不充分,形成未熔合或夹渣缺陷。当内应力较大时,会在缺陷处形成应力集中,造成裂纹的产生。

3.2.3 扫描间距的影响研究

在激光功率350 W和扫描速度1000 mm/s不变的情况下,分析扫描间距对成形件质量的影响规律。扫描间距是两相邻扫描激光束之间的距离,在加工过程中将影响成形件熔道之间的搭接率。由于激光光斑内的能量呈高斯分布,光斑中心的能量密度最大,离中心较远的边缘处的能量密度较小。为了保证金属粉末能够完全熔化,一般扫描间距应比激光光斑直径小,使熔道之间有一定的搭接。扫描间距不同,则搭接率不同,搭接率可定义如下

η=D-SD,(2)

式中η为熔道之间的搭接率,D为熔池的宽度,S为扫描间距。在激光功率和扫描速度不变的条件下,熔宽D基本为定值,增大扫描间距时,搭接率将减小。

在本次实验中,扫描间距S分别设定为40,60,70,80 μm,图5所示分别给出了4种扫描间距下试样的成形形貌。可以看出,当扫描间距S为40 μm时,试件中有较多的气孔;当扫描间距S为60 μm和70 μm时,试件的气孔有所减少;而当扫描间距S为80 μm时,试件出现了孔洞和裂纹。

图 5. 扫描间距对成形件质量的影响。(a) 40 μm;(b) 60 μm;(c) 70 μm;(d) 80 μm

Fig. 5. Effect of scanning spacing on forming part quality. (a) 40 μm; (b) 60 μm; (c) 70 μm; (d) 80 μm

下载图片 查看所有图片

通过分析可知,当扫描间距S为40 μm时,L_LED=218.75 J/mm³,此时扫描间距较小,搭接率大,熔道之间容易发生重熔现象。重熔区域的金属粉末被激光光束扫描之后,又会被相邻的激光光束再一次扫描,导致重熔区熔池内的金属液容易发生过烧,产生气体。这些气体在熔池内部来不及溢出,最终在试件内部形成气孔。另一方面,重熔区熔池的金属液具有较高的能量,极易粘附周围熔道未熔的金属粉末,周围熔道因为金属液不足而发生未熔合。当扫描间距增大至60 μm和70 μm时,相邻熔道之间的搭接较小,熔道之间的重熔现象相对较少。在该范围内,较大的能量可使金属粉末完全熔化,但又不会使熔池内的金属液发生过烧产生气体。因此,在该参数下成形件的气孔较少,成形质量较好。当扫描速度进一步增大到80 μm时,L_LED减小为109.38 J/mm³,熔道之间的搭接率过小,重熔率较小使熔道激光能量不足,导致该范围内的金属粉末不能完全熔化。这些未完全熔化的金属粉末的黏度较大,在冷却凝固过程中易形成球化颗粒。球化颗粒间易产生孔洞,并易在内应力的作用下成为裂纹源,导致裂纹的产生。

3.2.4 扫描方式的影响研究

加工过程中的扫描方式对零件的成形质量有很大的影响,不同的扫描方法下会有不同的热循环过程,从而影响零件的应力状态和组织性能^[16]。采用三种扫描方式:单X方向扫描、Z型正交扫描、S型正交扫描,其扫描路径如图6所示。

图 6. SLM扫描方式示意图。(a) 单X方向扫描;(b) Z型正交扫描;(c) S型正交扫描

Fig. 6. Schematic of SLM scanning strategy. (a) Single X direction scanning; (b) Z-shaped orthogonal scanning; (c) S-shaped orthogonal scanning

下载图片 查看所有图片

图7所示为不同扫描方式下的成形件形貌。分析可知,S型正交扫描的试件中只有少量气孔,Z型正交扫描的试件中的气孔较多,单X方向扫描的试件中甚至出现了裂纹,试件的成形质量较差。

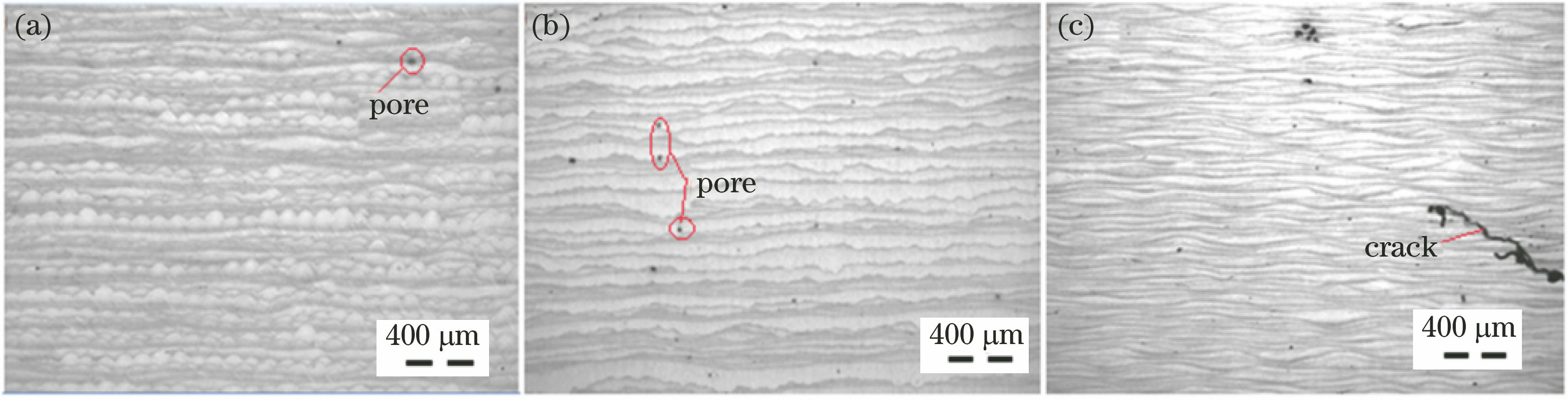

图 7. 不同扫描方式下的成形质量。(a) S型正交扫描;(b) Z型正交扫描;(c)单X方向扫描

Fig. 7. Forming quality under different scanning modes. (a) S-shaped orthogonal scanning; (b) Z-shaped orthogonal scanning; (c) single X direction scanning

下载图片 查看所有图片

在单X方向扫描方式下,各层的扫描线重复叠加,形成明显的波形结构,使得熔道高低起伏,造成熔道上各处金属粉末熔化的难易程度不一,金属熔池不稳定,有些位置易于吸收粉末,从而在周围形成孔洞。同时,单一方向堆积会造成较大的残余应力累积,在缺陷处起裂,形成裂纹。在Z型正交扫描方式下,下层形成波纹结构,造成熔道高底起伏;后一层的正交方向扫描能够减轻熔道的波纹效应,使金属粉末熔化时更为均匀,减少了孔洞等缺陷的产生,成形质量有所改善。S型正交扫描相对于Z型正交扫描,在扫描过程中增加了层错扫描。层错扫描的扫描线相互错开,没有叠加在一起,能够改善上一层扫描形成的缺陷,金属液能够在上一层熔道的凹陷处润湿基体,使熔融层之间的连接更为紧密。S型正交扫描方式可以改善应力的分布,减小残余应力的累积。因此相对于Z型正交扫描,S型正交扫描的成形件质量更好。

4 结论

以H13模具钢为对象,研究了SLM过程中激光功率、扫描速度、扫描间距和扫描方式对成形及缺陷的影响规律,得到以下结论。

1) 通过对单层单道工艺以及多层多道工艺的研究发现,在SLM成形过程中,激光功率、扫描速度都会影响到成形质量。在相同的扫描速度下,激光功率在一定范围内增加会改善成形过程中的未熔合等现象,从而提高成形质量;在相同的激光功率下,扫描速度的增加能够减少热输入,从而改善成形件的残余应力状态,但当扫描速度过大时,能量输入不足会造成未熔合等缺陷。

2) 在多层多道成形中,扫描间距过小时易发生过烧,形成气孔缺陷;扫描间距过大时,易产生未熔合缺陷。同时,相对于单X方向扫描和Z型正交扫描,S型正交扫描的成形质量最优。

3) 对H13钢粉末而言,优化的工艺参数范围为:激光功率400~450 W,扫描速度400~500 mm/s,扫描间距60~70 μm,光斑直径100 μm,铺粉厚度40 μm。
