水下目标高分辨成像激光雷达研究 下载: 738次
1 概 述
近年来海、陆、空、天各类激光主动成像装备快速发展,迫切要求激光雷达通过采用非机械扫描体制来实现系统性能的大幅提升,满足小/微型化、低功耗、高效率、高精度的平台应用需求。
条纹管成像激光雷达(Streak tube imaging Lidar,STIL)是一种非机械扫描体制激光雷达系统,其设计思想在1989年被F.K. Knight等首次论证[1],并研制出16×16像素的雷达样机。美国Arete公司从1995年开始条纹管激光雷达的研究,90年代末美国空军研究实验室与Arete公司合作,将这项技术应用于目标自动识别巡航导弹前下视末制导,并完成系统组装,视场角47.6°、距离分辨力15 cm、作用距离200 m、重复频率10 Hz;并于1998年对一套STIL系统进行了直升机挂飞试验,采用100 mJ、532 nm、10 ns激光器作为光源,扩束12.6°,探测距离500 m,距离分辨力10 cm。2001年Arete公司研制了基于多狭缝条纹管技术的64×64像素的激光雷达原理样机[2],意图发展战术成像激光雷达系统,经过空基对树下隐藏目标和水下水雷目标的成像试验,展示了很好的战术应用潜力,在100 m高度对地面成像时空间分辨率为14 cm×14 cm,距离分辨率0.5 m,帧频30 Hz。2002年美国海军研究所的光电识别研究项(EOID)中,将条纹管激光成像系统加装在水下拖体上,对海底的水雷状目标进行成像实验,目标与海底地貌成像细节清晰可辨,表明该成像系统具有对水下目标三维成像的能力[2,3,4]。美海军司令部与诺·格公司合作开展机载激光水雷探测系统(ALMDS)项目[3,4],其核心部件是条纹管激光雷达,2007年初完成首套ALMDS交付,装备于MH⁃60S直升机上,使用蓝绿激光,对近水面停泊与移动的水雷进行探测、定位和分类,探测深度超过40英尺,能在短时间内探测大片海域,2012年完成机载ALMDS评估测试,截止到2016年已经完成9个小批量生产。国内哈尔滨工业大学、北京理工大学、中科院西安光机所、中国电科55所等单位对条纹管探测技术进行了相关研究[5,6,7,8],涉及理论计算与仿真、样机试验、关键器件技术等方面,哈工大研制的原理样机实现了对地面大楼和水下小目标的成像,55所的条纹管探测器已实现国产化。
条纹管探测器采用高速电子束扫描区分不同距离的目标,具有极高的距离分辨率(cm级),其响应波段为400~800 nm,与水下蓝绿激光传输窗口相吻合,可采用成熟的532 nm脉冲激光作为光源,在水下目标探测领域具有独特优势。条纹管成像激光雷达回避了焦平面阵列(FPA)探测技术面临的大面阵ROIC集成工艺难点,能获取目标高分辨率三维图像和强度图像,克服了步进机械扫描的一些性能局限,不需通过惯性测量装置来校正由于探测平台运动造成的图像失真,避免了复杂的修正算法与硬件支持,提高了系统成像效率[9,10,11]。该系统通过特殊的视场分割重组光学接收装置,用一个激光脉冲便可获取视场内全幅图像的三维信息,对于需要高速实时成像的应用领域,该体制激光雷达的成像速率及效果具有显著优势。文章基于条纹管探测原理,构建了激光雷达原理样机,通过试验验证了系统性能,并提出下一研制阶段的优化方向。
1 工作原理
条纹管激光雷达系统在功能上主要包含以下几部分:激光发射单元、光学单元、探测组件、控制单元、信息处理单元。其中,激光发射单元包含倍频脉冲激光器、激光驱动、激光温控等,根据系统控制产生532 nm激光脉冲;光学单元包含发射整形光学、接收光学、映射光学、扫描光学等,将激光器发射的激光整形为条形光束并收集目标返回激光信号,对视场进行分割重组(该功能可根据系统设计取舍),完成一维扫描等;探测组件包含条纹管及其多路驱动电路、高速CCD等,完成光信号的光电转换、聚焦、扫描、倍增、图像采集功能;控制单元是系统控制中枢,对其他单元发送控制命令,使其在精确的时序逻辑下完成各自功能,并收集各单元的状态信息。信息处理单元对原图像进行存储、处理,完成目标图像的反演与显示。
激光雷达工作原理如

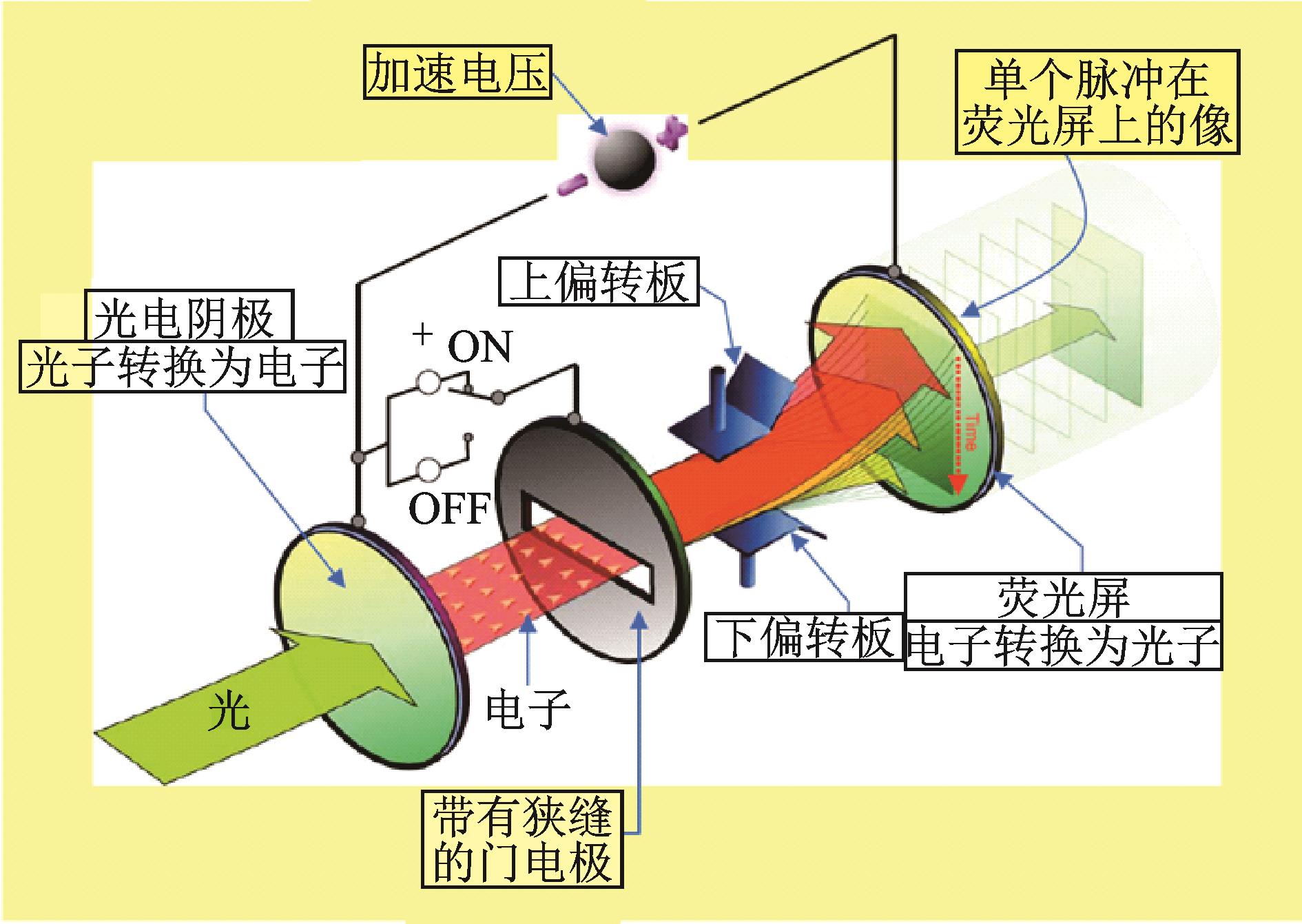

条纹管探测器是系统核心器件,其构造原理如
2 系统设计
2.1 样机组成

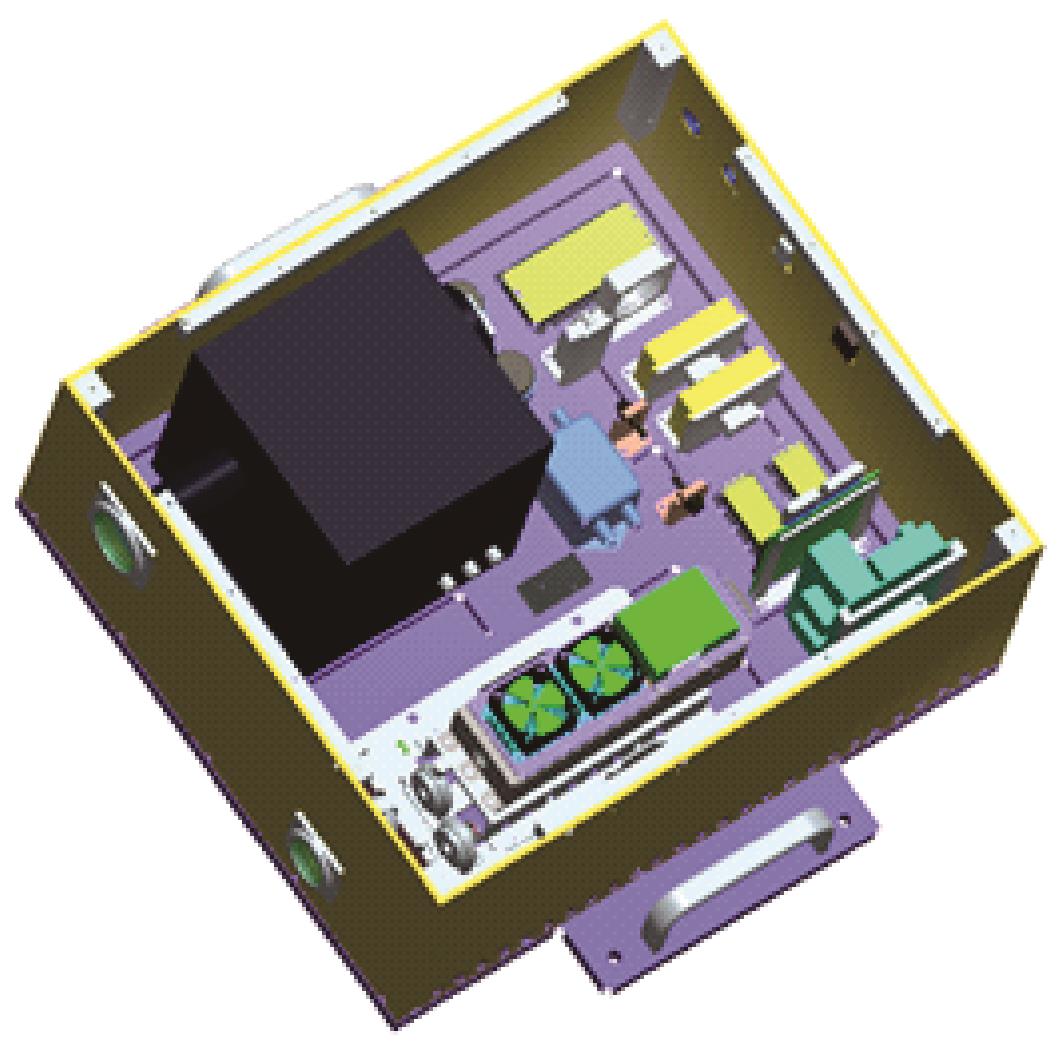

拟设计一个激光雷达原理样机,实现对水下≥15 m远、0.2 mm×0.3 mm×0.4 mm大小的角钢金属架目标的探测与成像。样机结构组成如
2.2 探测能力分析
根据激光雷达探测方程
及水体透过率公式
来计算分析激光雷达样机的探测能力。
以上公式中符号含义、取值见下表。
表 1. 激光雷达设计参数
Table 1. Designing parameters of LIDAR
|
经测定,系统的探测灵敏度为5×10-7 W,水体衰减系数为0.26 m-1。金属架目标典型反射率为0.2,激光原始束散角为5 mrad,扩束整形后为5 mrad×5°,调节接收镜头视场与激光束散角相匹配,水体的双程透过率通过以上两式拟合计算得到,收发光学效率根据工程实践数据进行设定,发射激光脉冲宽度8 ns,峰值功率为2 mW,其他参数见上表。在以上设计条件下,得到该激光雷达样机的水下探测距离为18 m。
条纹管激光雷达的距离分辨率由下式给出[12],
其中,K为条纹管偏转系统的电压斜率,p1为基准像素位置,n为当前条纹像素位置,s为像素尺寸,e为偏转灵敏度,V0为基准线对应偏转电压,取K=2.5×107 kV/s,n-p1≈260(试验最大观测值),s=4 μm,V0=0,e=60 mm/kV,则距离分辨率约为0.1 m。
系统空间分辨率由接收光学视场、条纹管阴极动态分辨率(15 lp/mm)、狭缝长度、狭缝方位视场、转台步进精度(0.01°)决定,接收视场为5°、狭缝为10 mm×30 μm时,系统空间分辨率为0.29 mrad×0.44 mrad。
3 试验研究
3.1 地面目标探测试验

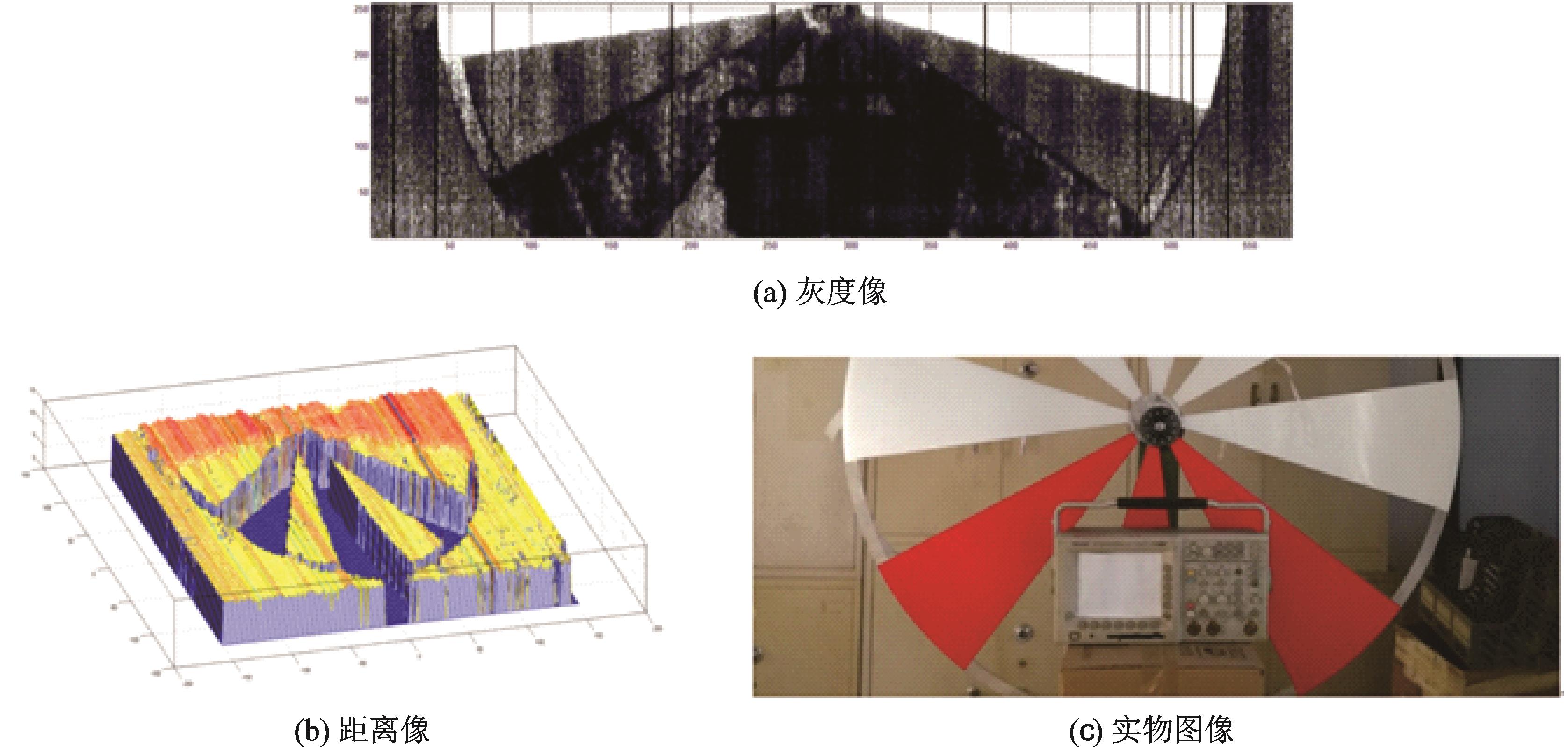

在室内目标成像测试中,接收镜头采用400 mm焦距,小视场提高了条纹管阴极狭缝的空间分辨率,对距离23 m处直径1.2 m圆形扇叶目标成像观测,能够达到优于5 cm的空间分辨率,如

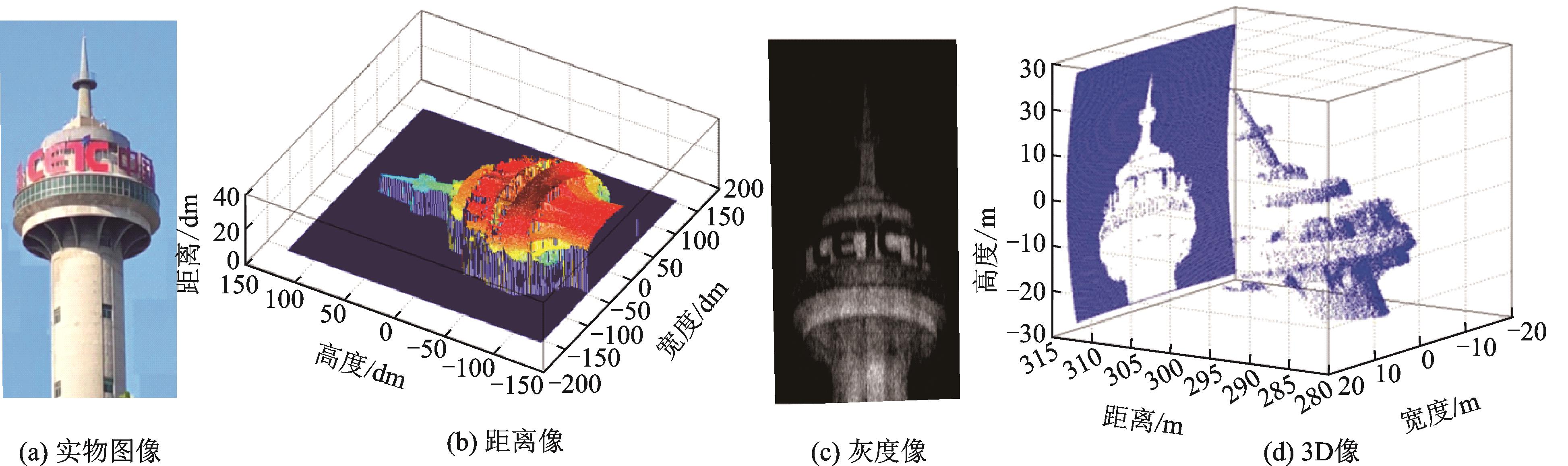

通过对室外大目标成像进行测试,研究了条纹管激光雷达样机的探测能力、系统灵敏度、场景目标的三维像合成等问题,在10°接收视场时最远可探测到1.5 km处大楼目标的条纹信号。下图是对270 m远处标校塔的探测结果,在距离以及灰度图像中塔的轮廓与字体清晰可辨,通过多维图像融合将有助于进一步提高系统对目标的细节识别能力。
3.2 水下目标探测试验
在一个50 m长水槽中注入市供自来水,水槽一端为透光玻璃,样机置于玻璃外向水槽内收发激光,金属架目标置于水中,进行水下成像测试。按照2.2节设计参数,调节镜头视场为5°,此时狭缝对应的方位方向视场为0.09 mrad,与激光束散角比值为0.02,激光脉冲能量为20 mJ,自来水透过率为0.26 m-1,实际测得目标最远距离约为17.5 m,与2.2节的计算结果相吻合,作用距离大于ALMDS系统所公布的测试水深,目标图像见下图。
水体的衰减系数(浑浊度)对激光在水中的透过率影响很大,水越浑浊激光衰减越严重,探测距离大幅减小,因而条纹管激光雷达的水下探测能力与水质密切相关,评价其探测能力要以水体衰减系数作为参考。更换浑浊水进行测试,水体衰减系数为1.6 m-1,实际最大探测距离为3.6 m,根据(1)、(2)式计算结果为3.9 m,一致性较好。
因此通过对比分析2.2节计算结果与试验情况,可以明确样机性能优化改进的具体技术措施。根据(2)式设计参数,考虑到整机结构尺寸、通光口径、空间分辨率、激光与光学的设计难度,可适当调整狭缝宽度,压缩激光输出发散角,增大方位收发视场比,提高激光峰值功率来增加探测距离,且目前采用的条纹管探测器为国内2代产品,其阴极灵敏度与国外已装备的3代产品具有数倍的差距,国内新一代探测器关键技术正在快速突破,其应用将使系统灵敏度和探测距离大幅提升。对于距离分辨率,通过提高系统时序控制精度、压缩激光脉宽、消除高压脉冲对控制电路的干扰问题,可将条纹像的时间抖动控制在ns量级,达到cm级的距离分辨能力,与系统高空间分辨率相匹配,结合多维度图像融合算法,可实现对水下小目标的成像与识别。
4 结 论
条纹管激光雷达具有非扫描激光雷达的诸多性能优点,系统集成度高,成像速率与保真度高,其独特的探测机理决定了系统具有极高的时间解析能力与距离分辨能力,探测视场大,图像分辨率高,可实现全景快照生成多维度图像并与其他图像进行融合处理,关键器件发展日益成熟可靠,已在激光主动高分辨3D成像、目标识别、制导、测绘、搜索、侦察等领域获得广泛关注和研究,尤其是在水下探测领域具有独特的应用优势,国外已有相关装备投入应用。
基于条纹管探测体制设计了原理样机,通过理论分析与试验测试,实现对地面大目标和水下金属架小目标的成像探测,获得了目标距离、灰度与3D像,在样机技术参数未充分优化的情况下,水下目标探测距离接近18 m,距离分辨率为0.1 m,20 m远的空间分辨率优于5 cm。通过进一步优化设计参数,可提高系统综合性能,使探测距离增大一倍并达到cm级的距离分辨率,满足水下目标识别的要求,为激光高分辨快速3D成像应用提供一个重要技术途径。
[1] Knight F K. Three dimensional imaging using a single laser pulse[J]. Proc. SPIE, 1989, 1103: 174-189.
[2] AsherGelbart, AsherGelbart, AsherGelbart, Asher Gelbart, Redman BrianC, Redman BrianC, Redman BrianC, Redman Brian C, Light RobertS, Light RobertS, Light RobertS, Light Robert S. Flash lidar based on multiple-slit streak tube imaging lidar[J]. SPIE, 2002, 4723: 9-18.
[3] AsherGelbart, AsherGelbart, AsherGelbart, Asher Gelbart, Chris Webera, ChrisWebera, ChrisWebera, ChrisWebera, ShannonBybee-Driscolla, ShannonBybee-Driscolla, ShannonBybee-Driscolla, Shannon Bybee-Driscolla. Flash lidar data collections in terrestrial and ocean environments[J]. Proc. SPIE, 2003, 5086: 27-38.
[4] Todd HolmesaV, Todd HolmesaV, Todd HolmesaV, Todd Holmesa V, Wrighta JamesA, Wrighta JamesA, Wrighta JamesA, Wrighta James A, Mc Carley KarenA, Mc Carley KarenA, Mc Carley KarenA, Mc Carley Karen A. Lidar signatures of very shallow water and surf zone mines[J]. Proc. SPIE, 2003, 5089: 285-295.
[5]
[6]
[7]
[8] 赵 文,韩绍坤. 条纹管成像激光雷达距离分辨率[J]. 中国激光, 2013, 40(7): 214-219.
[9] Morrison Ryan A. ][J]. Laser Radar Technology and Applications X. SPIE,, 2005, 5791: 6-13.
[10] Ricklin J C, RicklinJ C, Tomlinson P G, TomlinsonP G. Active imaging at DARPA[J]. Proc. SPIE, 2005, 5895: 1-9.
[11] Murray JamesT, Murray JamesT, Murray JamesT, Murray James T, Moran SteveE, Moran SteveE, Moran SteveE, Moran Steve E, Nick Roddier, NickRoddier, NickRoddier, NickRoddier. Advanced 3D polarimetric flash ladar imaging through foliage[J]. Proc. SPIE, 2003, 5086: 84-95.
[12] MaLongxiao,HanShaokun,MaChenning, MaLongxiao,HanShaokun,MaChenning, Ma Longxiao, Han Shaokun, Ma Chenning. 7[J]. Proc. of SPIE, 2009, 7513: 75132O-1-75132.
韩文杰, 董光焰, 彭凤超, 杜丽梅, 黄尚兵, 迟晨. 水下目标高分辨成像激光雷达研究[J]. 光电子技术, 2020, 40(1): 1. Wenjie HAN, Guangyan DONG, Fengchao PENG, Limei DU, Shangbing HUANG, Chen CHI. Research of High Resolution Imaging LIDAR for Target under Water[J]. Optoelectronic Technology, 2020, 40(1): 1.
