锂离子电池内温度场健康状态分布式光纤原位监测技术研究

周炜航; 叶青; 叶蕾; 李璇; 曾朝智; 黄淳; 蔡海文; 瞿荣辉

doi:doi:10.3788/CJL202047.1204002

中国激光, 2020, 47 (12): 1204002, 网络出版: 2020-11-27

锂离子电池内温度场健康状态分布式光纤原位监测技术研究下载： 1944次

Distributed Optical Fiber In-Situ Monitoring Technology for a Healthy Temperature Field in Lithium Ion Batteries

论文大纲

周炜航 ^1,2叶青 ^1,2叶蕾 ¹李璇 ¹曾朝智 ³黄淳 ³蔡海文 ^1,2瞿荣辉 ^1,2

作者单位

¹ 中国科学院上海光学精密机械研究所空间激光传输与探测技术重点实验室, 上海 201800

² 中国科学院大学材料与光电研究中心, 北京 100049

³ 中国科学院低碳转化科学与工程重点实验室(中国科学院上海高等研究院), 上海 201210

AI 词云图 AI一句话精读 AI短摘要

注：本部分内容由 AI 自动生成，请您知悉。

摘要

通过在锂离子电池内部埋入分布式光纤温度传感器,实现了对电池内温度场的实时分布式原位监测,并对其运行健康状态进行了预警和评估。根据锂离子电池结构设计模型,理论上模拟分析了不同运行环境下锂离子电池内温度场的分布状态和演化规律。基于此,选取特征温度点(正负极耳、中心点)优化传感器的布设位置,实现各种情况下温度场的准确测量,基于性价比给出传感器的优化组合,减少了传感器使用数量,降低了布设工艺的难度及解调设备的成本。在实验中埋入分布式级联的光纤光栅温度传感器,对模拟分析结果进行了验证。实验结果表明,随着外界环境温度的上升,各特征点温度都随之上升,但上升速率整体变小,而中心温度点具有较快的温升效应,实验结果与理论结果一致。该方法为未来大尺度锂离子电池集成组件健康状态的原位监测提供了技术参考和实施方案。

Abstract

Here, a distributed optical fiber temperature sensor is embedded in a lithium-ion battery to realize real-time distributed in-situ monitoring of the temperature field in the battery and the evaluating and forewarning of its operating health. The distribution state and evolution of the temperature field in lithium-ion batteries under different operating environments are analyzed theoretically according to the structure design model of the batteries. Accordingly, the characteristic temperature points (positive taps, negative taps, and center point) are selected to optimize the layout location of sensors for the accurate measurement of the temperature field and the optimization of the cost performance. Hence, the number of sensors used, the difficulty of the layout process and the cost of demodulation equipment can be reduced. Distributed cascaded fiber Bragg grating temperature sensors are employed in the experiment. The experimental results show that the temperature of each characteristic point slowly increases with the ambient temperature, while the central temperature point exhibits a rapid temperature increase, which are consistent with the theoretical results. The proposed method provides a technical reference and an implementation scheme for the in-situ monitoring of the health status of the integrated components of large-scale lithium-ion batteries in the future.

1 引言

与其他化学电源相比,锂离子电池因其具有储存和循环寿命长、大倍率、高能量密度、环境污染低、工作范围广等显著优势,在新能源电动汽车、船舶、飞机、智能手机等领域拥有非常广阔的应用前景^[1-3],已成为发展最为迅速的二次电池。但当锂离子电池应用于电动汽车等要求高容量和大体积电池的动力领域时,软包装锂电池高倍率充放电必然会连续释放出大量的焦耳热与化学反应热,在电池组集成系统中,大量热量在狭小空间内累积会引起热失控,此时工作过程中的产热和自身内部温度分布不均衡性的问题就不容忽略,因此研究锂电池在不同条件下充放电过程中的温度场分布十分重要^[4-6]。

目前,国内外各研究团队大多采用电池热模型,结合数值仿真有限元技术对电池模块热效应进行研究。该模型由1980年代的Bernardi等根据电池内部实际电量,基于能量和物质的守恒定律建立,为后来电池模块热效应模拟提供了根本依据。电池充电放电过程包括各种电化学反应^[7],即使是最好的理论模型也无法捕捉和预测由不可预测的操作、环境应力和制造缺陷等导致的退化和故障。目前电池管理系统(BMS)通常通过外部测量电压、电流、温度等参数,来估计电池的充电(SOC)状态和健康(SOH)状态,而由于电池物理和电化学变化的高度复杂性,物理模型在BMS中的应用受限。

当今动力电池的温度通常可通过热电偶、热敏电阻、光纤传感、红外热成像等检测方法进行实时监测,相关温度数据将被送入汽车的BMS进行处理及阈值判断,当发生热异常时BMS能够及时采取相应措施,如切断电源、启动冷却系统等。对于电池外部温度检测,Warwick大学的Fleming等^[8]利用热电偶对大尺寸方形软包锂离子电池表面的16个不同温度点位置进行温度监测。Tesla作为当今世界电动汽车产业的领军者,其汽车电池组采用热敏电阻和光纤相结合的电池智能温度监测系统,每个电池单体电极都连接着一个热敏电阻(http:∥old.sensorexpert.com.cn/article/tesilaqichedianchizu_1.html.),各电池侧壁或附近都布设有一系列的监测光纤,同时将热敏电阻连接到电池监控器,将监测光纤连接到光敏感应器。当某个电池单体温度超过安全标准时,热敏电阻将产生一个电信号传至电池监控器,启动电池冷凝系统,以保证电池安全性能(https:∥www.ofweek.com/auto/2014-06/ART-70105-11000-28986810_3.html)^[9]。当电池发生热逃逸等现象时,将导致光纤中光束的传输发生强度衰减或频移,激发光敏感应器发出相应信号,进行热度调节^[10]。基于实验室数值模拟仿真得到的结果^[11-12]可知,电池内外部差异可能相当大,故当前采用热模型与外部温度检测相结合的BMS存在局限性。

光纤传感器具有轻巧、外形薄、电绝缘性、抗静电放电、抗电磁干扰以及能高灵敏度分布式测试多参数(如温度、应变、压力和化学成分)的优点。光纤传感器已被证明对多种恶劣环境的稳健性^[13],某些材料的光纤传感器根据之前的实验证明可以在各种酸性条件下发挥功效,如锂电池中的氟化氢溶液(HF)^[14]。光纤传感器最常用的材料是耐腐蚀的二氧化硅,可工作于-200~800 ℃下^[15],可长期承受拉应力高达1 GPa^[16],其介电击穿强度>470 kV/mm^[17],因此它非常适合用作嵌入锂离子电池的传感器。2017年,美国阿尔托研究中心Ganguli等^[18]提出了一种利用热密封材料填充间隙来密封嵌入软包电池中光纤布拉格光栅(FBG)的方法,并对电池的内应力、温度进行监测,估计了电池的SOC状态。2018年,英国Warwick大学的Torres等^[19]利用在光纤和铝表面涂覆氟化乙烯-丙烯热收缩膜,并将裸纤穿过作为应变保护层的铝管的方法,对圆柱锂电池进行内部热传感。2019年,武汉理工大学的徐一旻等^[20]将密集型光纤光栅贴合在圆柱状汽车动力电池的正极上进行温度监测,并反馈给BMS。为了能更好地实时表征电池组件运行的健康状态,需要采取更直接的原位检测方法来对每个电池单体组件内温度场进行全面的测量和表征。

本文面向未来汽车、航空航天等先进制造领域对大尺度锂离子电池集成组件健康状态原位监测的重大应用需求,提出和设计了一种锂离子电池内温度场健康状态的分布式光纤原位监测方法。采用合理的密封埋入方法将光纤FBG温度传感器埋入锂电池内部,在理论和实验上实现了不同运行环境下锂离子电池内温度场的分布状态和演化规律的分布式实时监测。为实现高精度监测电池内每点的温度变化,一般需要集成上百个光纤传感器,而本研究结合热模型仿真选取3个特征温度点优化了传感器的布设位置与传感器使用量,在准确实现各种情况下温度场准确测量表征的同时,降低了前期传感器布设工艺的难度与后期海量数据解调的成本,获得最高性价比。该方法克服了当前锂离子电池组外表面温度检测的局限性,具有分布式多点同时监测、成本低的优点,可为未来大尺度锂离子电池集成组件健康状态的预警和评估提供参考。

2 原理和分析

2.1 锂离子电池结构及产热原理

2.2.1 锂离子电池结构及工作原理

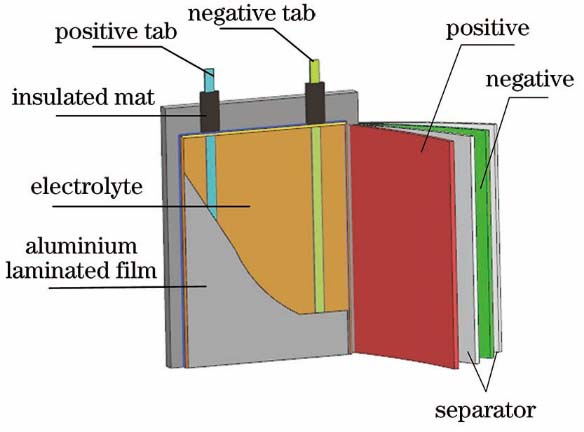

如图1所示,锂离子电池主要由正极、负极、电解液、铝塑包装膜、隔膜、正极耳、负极耳等部分组成。商用锂离子电池的正极材料通常为含锂的金属氧化物,负极材料通常为石墨。锂电池充电时,Li⁺从正极脱嵌,经电解液嵌入到负极,并在负极发生还原反应,形成嵌锂石墨层。锂电池放电时,Li⁺从负极脱嵌,经电解液嵌入到正极材料中。

图 1. 软包锂离子电池结构图

Fig. 1. Structure diagram of lithium ion battery with soft pocket

下载图片查看所有图片

2.2.2 锂离子电池单体温度场模型分析

由锂离子电池工作原理可知,电池在锂离子动力电池充放电过程中的温度变化主要是由充放电过程中产生的热量所致。实际生热量主要是由化学反应热Q_r、极化反应热Q_p、欧姆热Q_j和电解质分解产生的副反应热Q_s组成,表达式为

Q = Q_{r} + Q_{p} + Q_{j} + Q_{s} 。 (1)

采用美国伯克利大学Bernadi等^[21]提出的Bernadi生热率计算模型对电池生热量和温度的变化进行分析,计算模型为

\frac{d q}{d t} = \frac{I}{V} (E_{oc} - U - T \frac{d E_{oc}}{d T}), (2)

式中,I为电流,V为电池体积,E_oc为电池的平衡电动势,U为电池工作电压,T为电池温度。将电流密度J=I/V代入(2)式得

\frac{d q}{d t} = J (E_{oc} - U - T \frac{d E_{oc}}{d T}) 。 (3)

由于在安全的充放电范围内,实际使用中自放电和电解质分解产生的热量很小,故可认为Q_s=0。另外,以等效极化内阻产生的焦耳热替代极化热。结合Bernadi生热率计算模型,建立生热速率计算模型,为

\frac{d q}{d t} = J (E_{oc} - U - T \frac{d E_{oc}}{d T}) + I^{2} R_{p}, (4)

式中R_p为等效极化内阻。

基于能量守恒定律和傅里叶变换,综合考虑电池电势和电流密度模型,建立单体电池热耦合模型,表达式为

\{\begin{array}{l} ρ_{p} C_{p} \frac{d T}{d t} = k_{p x} \frac{\partial^{2} T}{\partial^{2} x} + k_{p y} \frac{\partial^{2} T}{\partial^{2} y} + \\ k_{p z} \frac{\partial^{2} T}{\partial^{2} z} + \frac{d q_{p}}{d t} - \frac{d q_{fp}}{d t} \\ ρ_{n} C_{n} \frac{d T}{d t} = k_{n x} \frac{\partial^{2} T}{\partial^{2} x} + k_{n y} \frac{\partial^{2} T}{\partial^{2} y} + \\ k_{n z} \frac{\partial^{2} T}{\partial^{2} z} + \frac{d q_{n}}{d t} - \frac{d q_{fn}}{d t} \\ ρ_{r} C_{r} \frac{d T}{d t} = k_{r x} \frac{\partial^{2} T}{\partial^{2} x} + k_{r y} \frac{\partial^{2} T}{\partial^{2} y} + \\ k_{r z} \frac{\partial^{2} T}{\partial^{2} z} + \frac{d q_{r}}{d t} - \frac{d q_{fr}}{d t} \\ \frac{d q_{p}}{d t} = J_{p} (E_{oc} - U - T \frac{d E_{oc}}{d T}) + I_{p}^{2} R_{pp} \\ \frac{d q_{n}}{d t} = J_{n} (E_{oc} - U - T \frac{d E_{oc}}{d T}) + I_{n}^{2} R_{pn} \\ \frac{d q_{r}}{d t} = 0 \\ J_{p} = σ_{cp} Δ ϕ_{p} \\ J_{n} = σ_{cp} Δ ϕ_{n} \\ Δ ϕ_{p} = \frac{I_{tp}}{σ_{cp} h_{p} S_{p}} \\ Δ ϕ_{n} = \frac{I_{tn}}{σ_{cn} h_{n} S_{n}} = 0 \end{array}, (5)

式中:ρ_p、ρ_n、ρ_r分别为正极片集流体、负极片集流体和电池极板密度,kg·m^-3;C_p、C_n、C_r分别为正极片集流体、负极片集流体和电池极板比热容,J·kg^-1·K^-1;q_fp、q_fn、q_fr分别为正极片集流体、负极片集流体和电池极板的散热速率,W·m^-3;正负极片的散热率 $\frac{d q_{fp}}{d t}$ = $\frac{d q_{fn}}{d t}$ =0,电池极板散热率由(3)式计算;k_p_x、k_p_y、k_p_z分别为正极片内沿x、y、z方向的热导率,W·m^-1·K^-1;ϕ_p、ϕ_n分别为正、负极片的电势,V;σ_cp、σ_cn分别为正、负极片的电导率;I_tp、I_tn分别为流经正、负极片的电流,A;h_p、h_n分别为正、负极片的厚度,m;S_p、S_n分别为正、负极片xy平面内的面积,m²。

2.2.3 锂离子电池温度场仿真

实验采用的5500 mA·h(1 mA·h=1 C)锂电池单体的规格参数及基本工作性能如表1所示。锂电池正极耳材料为Al,负极耳材料为Ni,正极材料为LiNiCoAlO₂(NCA),负极材料为石墨,隔膜材料为聚丙烯(PP),电解液为LiPF₆锂盐溶于体积配比为1∶1的碳酸乙烯酯与碳酸二乙酯后形成的溶液,外部由铝塑膜封装。电池单体的各向导热系数按照传热定律计算得到,其各部分材料及计算得到的电池单体的热物性参数如表2所示。

表 1. 5500 mA·h锂离子电池规格及性能参数

Table 1. Specifications and performance parameters of the 5500 mA·h lithium-ion battery

Item	Technical parameter	Remark
Rated capacity	5500 mA·h
Standard voltage	3.7 V
Weight	(128±0.02) g
Specifications	Thickness:10 mmWidth:72 mmHeight:81 mm	Height without taps
Maximum charge rate	5 C
Maximum discharge rate	50 C
Charge cut-off voltage	4.2 V	Constant current & constant voltage
Discharge cut-off voltage	3 V
Operating temperature	Discharge: -20~60 ℃
Cycle life	≥ 2000

查看所有表

表 2. 5500 mA·h锂离子电池各部分的热物性参数

Table 2. Thermal physical parameters of each part of 5500 mA·h lithium-ion battery

Material	Density /(kg·m^-3)	Thermal conductivity /(W·m^-1·K^-1)	Specific Heat Capacity /(J·kg^-1·K^-1)
Single cell	2122	k_x:21; k_y:21; k_z:0.48	933
Positive tap	2719	202.4	871
Negative tap	8978	387.6	381
Separator	1008	0.3344	1978
Case	8193	14.7	439.3

查看所有表

通过有限元软件(UG)热分析模块对锂电池进行建模,分析锂电池内部温度场,给出初始状态、放电过程中间时刻、放电结束时刻三个时间点的仿真结果,如图2所示。从图中可知,放电过程中主要温升的位置在正极耳、负极耳及电池中心附近,且正极耳、中心位置的温度上升较为明显,由初始状态的17 ℃分别上升至放电结束的28 ℃、24.75 ℃。为了针对各种情况下电池健康状态进行较为全面的测量和表征,选取正极耳、负极耳及电池中心作为特征区域,分别对其特征温度点进行测量和表征(如图中标记1、2、3点),该方法在准确实现各种情况下温度场准确测量表征的同时,降低了前期传感器布设工艺的难度与后期海量数据解调的成本,可以获得具有高性价比的电池。实际应用中特征点个数以及位置的选取需根据电池结构、材料的不同通过仿真确定。通过“标识”功能选取这三个特征位置在一个充放电周期内的温度变化数据,模拟不同环境温度条件下的内温度场演化规律,如图3所示。图3(a)给出常温17 ℃下电池在一个完整充放电周期内的温度变化,可知锂电池在一个工作周期内温度升高主要发生在放电阶段,放电过程中三个特征温度点都会升高。放电初期,正极耳温升比另外两个特征点更快,从17 ℃迅速升高至20 ℃,而电池中心温度于放电即将结束时温度略高于负极耳处的温度。随着电池放电结束,电池特征点位置的温度分别达到了极值,即28.65,26.4,27.37 ℃;当电池开始处于充电状态时,各特征点的温度反而开始下降,随着充电完成,三个特征点温度是24.63,22.23,22.6 ℃。多次放电和充电的循环过程中,各特征点内温度场将逐渐形成稳定的温度演化规律。此外,电池使用时外界环境温度通常也会发生变化,这也会对电池内温度场的性能产生一定的影响。图3(b)显示了30 ℃条件下电池各特征位置温度的演化规律,从模拟的结果来看,随着外界环境温度的升高,三个特征点的温升效应将变缓,相比于常温下(17 ℃)中心特征点1的11.65 ℃温升,在30 ℃外界环境下温升仅为3.53 ℃。因此,外界环境温度对电池内温度场演化规律的影响极为重要。

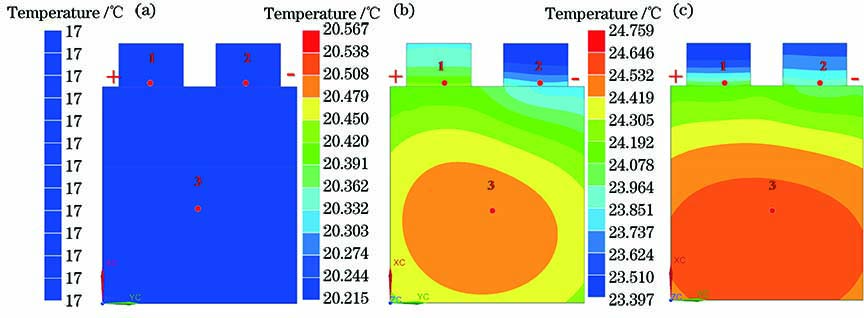

图 2. 常温下软包锂离子电池温度场仿真结果。(a)初始状态;(b)放电过程中间时刻;(c)放电结束时刻

Fig. 2. Simulation results of temperature field of the battery pouch at normal temperature. (a) Initial state; (b) middle moment of discharge process; (c) end moment of discharge process

下载图片查看所有图片

图 3. 一个充放电周期内电池温度随工作电压变化的仿真图。(a)常温17 ℃;(b) 30 ℃

Fig. 3. Simulation diagram of the temperature change of the battery with the operating voltage during one cycle. (a) Normal temperature 17 ℃; (b) 30 ℃

下载图片查看所有图片

3 实验验证与分析

3.1 实验装置介绍

根据上述的理论分析,在实验中搭建了锂离子电池内温度场分布式光纤原位监测实验装置,如图4所示,图中给出的软包锂离子电池实物是由中国科学院上海高等研究院低碳转化科学与工程重点实验室专门研制提供。锂离子电池内温度场原位检测系统主要由FBG分布式光纤传感器及测试系统(RT2000/L)、锂电池及性能测试系统(LAND CT2001A)、可控的恒温水浴箱以及计算机数据处理端(PC)构成。光纤传感器按照图2所示的特征点串联埋入锂离子电池内部,然后接入电池性能测试系统进行电池充放电测试,电池测试系统用于设置锂离子电池的充放电倍率、时间间隔等参数。为了模拟外界环境温度的变化,将电池密封封装保护后放入可控的恒温水浴箱,恒温水浴箱可以实现室温到95 ℃温度环境的精确调节。光纤传感器的测试数据及测试系统的充放电数据均由计算机采集。

图 4. 实验装置图(内含FBG传感器埋入的软包电池实物图)

Fig. 4. Experimental setup diagram (including photograph of a battery pouch with the embedded FBG sensors)

下载图片查看所有图片

3.2 分布式光纤光栅传感器测温原理

光纤光栅传感器测温原理如图5所示。若光栅处温度发生变化,由于热胀冷缩,光栅条纹周期也会跟随温度变化,光栅布拉格波长随之变化。宽带入射光进入光纤,经光栅反射回特定波长的光,一般通过测量光栅反射波长,即可换算被测体温度等物理量,光栅的温度特性一般为8~10 pm/℃。由图5可知,本文温度的测量范围对应三处特征位置选取的分布式阵列光纤光栅传感器的三个中心波长,即1540.9199,1547.7101,1556.7247 nm。

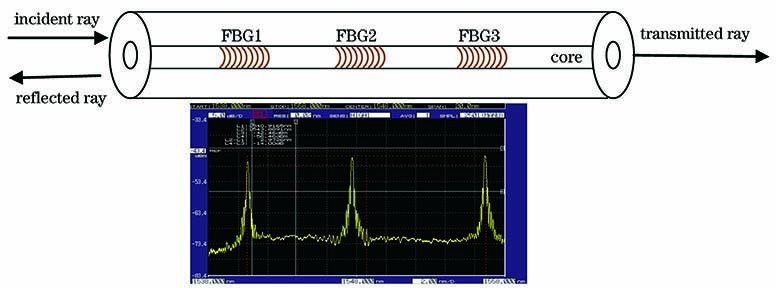

图 5. 光纤光栅传感器测温原理图

Fig. 5. Schematic diagram of fiber grating sensor temperature measurement

下载图片查看所有图片

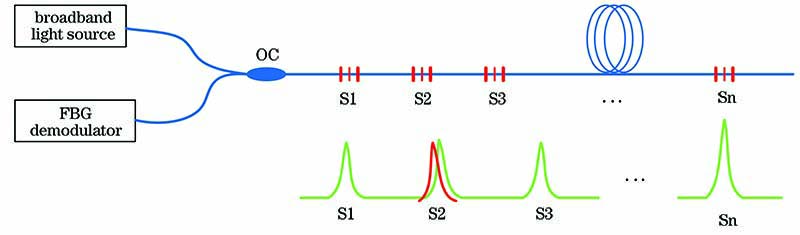

光纤光栅温度传感器分布式传感系统如图6所示。采用波分复用技术,可实现一根光纤上串接多个光栅(各光栅具有不同的光栅常数),宽带光源所发射的宽带光经分束器通过所有光栅,每个光栅反射不同中心波长的光,反射光经分束器另一端口耦合进光纤光栅解调仪,通过探测在三个特征区域对应位置布置的光纤传感器反射光的波长及其相对于初始状态中心波长(1540.9199,1547.7101,1556.7247 nm)的波长漂移量,可以得到解调数据,经过相应数据处理,可得各光栅所处环境的实际温度。

图 6. 光纤光栅分布式传感系统示意图

Fig. 6. Schematic diagram of FBG distributed sensing system

下载图片查看所有图片

3.3 光纤传感器的埋入方法

在锂离子制备过程中,采取由本实验室制作的分布式光纤光栅传感器埋入锂离子电池的内部,埋入位置的选取是本实验的关键。3.2节中基于电池热模型仿真确定了3个特征区域(正极耳、负极耳、电池中心位置)。锂电池的正负极耳均是通过高温或超声波设备焊接至正负极片上,焊接过程中会产生焊点,这些点由于电阻率高会成为电池运行时易发热的区域。因此结合理论仿真及焊点因素,本节选择了以上3个特征区域进行传感器的埋入。由于所采用的RT2000/L FBG传感系统内集成的宽带光源的带宽为1520~1570 nm,功率为10 mW,故选用中心波长为1540.9199,1547.7101,1556.7247 nm的三段光栅进行埋入,各光栅之间的间距为36~42 mm,以保证布设在3个相应的特征区域上。光栅埋入前先对分布式光纤的传感栅区使用丙烯酸酯材料进行涂覆保护,以防止电池内部电解液的腐蚀对传感器性能以及电池本身转化效率产生影响。对于本文所使用的软包锂离子电池,将3个栅区分别贴于电池电芯中心位置和正负极耳焊点附近,并用常用的高温胶带固定于隔膜与7层正负极片之间,尽可能地保证光纤松弛垂直,以规避光纤弯曲应力的影响,保证解调仪能测得更精确的电芯内温度场数据。为方便后期铝塑膜的封装以及光纤分析仪的数据采集,光纤末端从与极耳方向相反的一端穿出。传感器埋入固定方法及封装后电池实物图如图7所示。

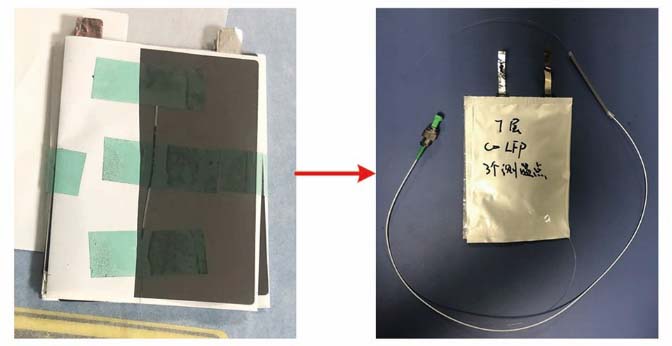

图 7. 传感器埋入固定方式及封装后电池实物图

Fig. 7. Embedded method of the sensors & physical picture of battery embedded with FBGs

下载图片查看所有图片

在传感器埋入方法方面,经研究可在纽扣电池壳底部穿上略大于光纤直径尺寸的不锈钢管(ϕ0.6 mm)^[22],或在栅区镀金^[23]或涂覆防腐蚀保护涂层来保证传感器在电池内部的工作稳定性。

3.4 实验结果验证与分析

在室温条件(17 ℃)下通过埋入的FBG测得所用锂电池在三个充放电循环内的温度数据如图8所示,每个放电结束时刻都是各特征点在该循环周期内的温度最高点,且放电初期正极耳温升较快,因此所测温升数据的变化趋势与仿真结果相符。由于本文仿真模型中材料参数的选取、电池单体等效密度比热容的计算、电池工作过程中电化学作用产生的内应力等导致实际温度数据与仿真数据有部分偏差,图8给出一个充放电循环内3个特征点的实测与仿真温度偏差,由图可以看出偏差均在±2 ℃ 内,且温度变化的大致趋势一致,由此证实特征点选取的合理性。实际工况下,电池温度监测时需要计算这一偏差并进行相应补偿。

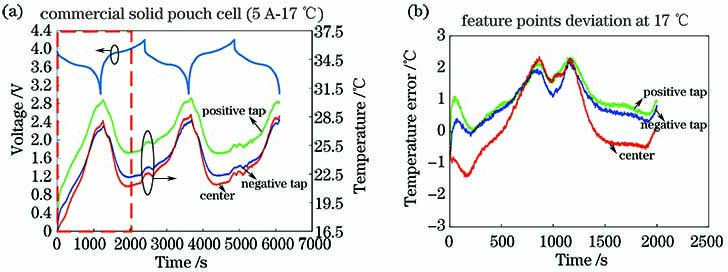

图 8. 常温(17 ℃)下3个充放电循环锂电池特征点温度变化及误差。(a)实测数据;(b)理论与实际误差

Fig. 8. Characteristic temperature change and errors of the battery during 3 cycles at room temperature (17 ℃). (a) Actual measured data; (b) error between theoretical data and actual data

下载图片查看所有图片

通过以上实验装置,将锂电池经过外部防短路保护措施后置于恒温水浴箱中,以在实验电池允许的工作温度范围内模拟不同外部环境温度条件下的变温实验。图9(a)~(c)分别对应30,40,50 ℃条件下分布式光纤传感器所测得的软包电池在相同工作电压下的三个特征区域的温度变化曲线。

图 9. 不同环境温度下软包电池三个测温点温度变化趋势。(a) 30 ℃;(b) 40 ℃;(c) 50 ℃

Fig. 9. Trend of temperature change of three measuring points of the battery pouch under different ambient temperatures. (a) 30 ℃; (b) 40 ℃; (c) 50 ℃

下载图片查看所有图片

从图中可发现,各个工作周期内的温度最高点均出现在放电过程结束的时刻,与仿真曲线相符。对比3个特征区域的放电阶段的温度变化趋势,正极耳在放电初始阶段的温升相比中心、负极耳都要快,这也与仿真曲线的趋势相符。在30,40,50 ℃条件下,电池的最高温升分别为3.66,3.22,2.84 ℃,验证了仿真结果中相同工作电压条件下,外界环境温度越高,锂电池各点温升越低的变化规律。另外,随着环境温度的升高,中心温度的温升相比其他正极耳、负极耳更明显:30 ℃时一个充放电周期内中心点的最高温升为1.32 ℃,正极耳的温升为3.66 ℃;40 ℃时一个充放电周期内中心点的最高温升为1.64 ℃,正极耳的温升为3.22 ℃;50 ℃时一个充放电周期内中心点的最高温升为1.82 ℃,正极耳的温升为2.84 ℃。由此说明外界环境温度越高,中心温度温升越快。为了防止电池热失控,对于电池内部的原位温度检测尤为重要。

3.5 大尺度锂离子电池组件综合集成监测方案讨论

目前新能源汽车动力电池应用以锂离子动力电池系统为主,为了提供汽车行驶所需要的足够功率,新能源汽车动力电池是通过多个电池单体组件串联来实现。不同电动汽车动力电池由于规格不同,所需的电池组件数量也不同,如Tesla Model S通常由8142节松下提供的18650型电池组件构成^[24],每一个电池组件都连接有一个热敏电阻,当某个电池单体温度超过安全标准时,热敏电阻将产生一个电信号,传达至电池监控器,以便启动电池冷凝系统,保证电池安全性能,如图10所示。但是,对于大尺度锂离子电池组件综合集成监测,这种并联的热敏电阻方案极大地增加了系统的复杂性,限制了传感器的使用数量,尤其是在内温度场分布式多点原位监测的应用领域,而光纤传感器在尺寸和大尺度综合集成方面就显示出较大的优势,如全分布光频域反射(OFDR)技术^[25]可以实现毫米量级的连续温度/应力监测,在1 m的光纤上可以等效1000个传感器的集成,故有望实现大尺度锂离子电池组件的综合集成监测。当前所采用热模型为简化模型,能较好反映锂电池单体的温度变化趋势,后期若要实现电池各部分健康状态的温度数据的精确测定,可考虑使用现有的波分复用与空分复用相结合的方法来构建光纤光栅传感网络^[26]以及使用复用性能较好、系统容量大的超低反射率光栅阵列传感系统^[27-28],这为下一步进行大尺度电池组件多点、多参量的温度数据快速测量提供了有力的技术参考。本课题组已经提出了一种基于锂电池的光纤温度传感器埋入方法^[22],如图11所示。通过由传输光纤的串联形成的传感器阵列级联或者OFDR技术,不仅可以实现对多电池模组多点内温度场的实时连续原位监测,还能很有效地将光纤传感器埋入锂电池内部,进行温度、振动、应变/应力等各传感量的监测,不影响电池性能及光纤传感性能,同时结合热仿真选取温度特征点的方法优化传感器的布设位置与传感器使用量,降低了工艺难度及解调设备的成本,这对未来智能新能源功能的发展具有非常重要指导意义。

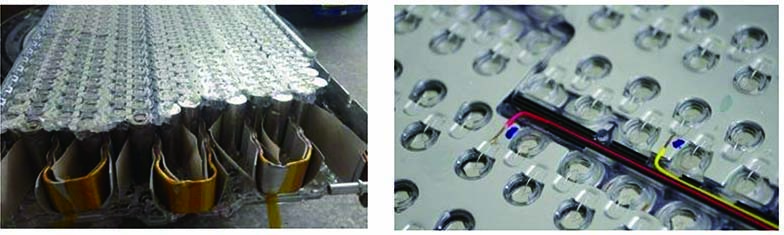

图 10. 特斯拉Model 3电池组局部排列及电池组上的热敏电阻感温元件

Fig. 10. Local arrangement of battery pack and thermistor temperature sensor on battery pack for Tesla Model 3

下载图片查看所有图片

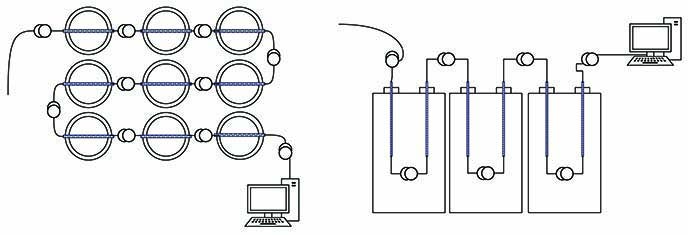

图 11. 多电池阵列分布式光纤传感器级联示意图

Fig. 11. Schematic diagram of concatenation of distributed optical fiber sensors in multi-battery array

下载图片查看所有图片

4 结论

根据锂离子电池结构模型,利用有限元软件(UG)对电池单体温度场进行建模分析,模拟了不同环境温度条件下的内温度场演化规律。在此基础上,通过选取特征温度点,对分布式级联的光纤光栅温度传感器的性能及埋入方法进行了研究,验证了模拟分析结果,实验与理论结果相符。最后,对大尺度锂离子电池组件综合集成监测方案进行了讨论和分析,为未来智能新能源功能的发展提供了参考。

参考文献

[1] Zhu Y M, Tang S Z, Shi H H, et al. Synthesis of FePO4·xH2O for fabricating submicrometer structured LiFePO4/C by a co-precipitation method[J]. Ceramics International, 2014, 40(2): 2685-2690.

[2] Xie G, Zhu H J, Liu X M, et al. A core-shell LiFePO4/C nanocomposite prepared via a sol-gel method assisted by citric acid[J]. Journal of Alloys and Compounds, 2013, 574: 155-160.

[3] Ding Y, Jiang Y, Xu F, et al. Preparation of nano-structured LiFePO4/graphene composites by co-precipitation method[J]. Electrochemistry Communications, 2010, 12(1): 10-13.

[4] Zhao X H, Baek D H, Manuel J, et al. Electrochemical properties of magnesium doped LiFePO4 cathode material prepared by sol-gel method[J]. Materials Research Bulletin, 2012, 47(10): 2819-2822.

[5] Fathollahi F, Javanbakht M, Omidvar H, et al. Improved electrochemical properties of LiFePO4/graphene cathode nanocomposite prepared by one-step hydrothermal method[J]. Journal of Alloys and Compounds, 2015, 627: 146-152.

[6] Talebi-Esfandarani M, Savadogo O. Enhancement of electrochemical properties of platinum doped LiFePO4/C cathode material synthesized using hydrothermal method[J]. Solid State Ionics, 2014, 261: 81-86.

[7] Raghavan A, Kiesel P, Sommer L W, et al. Embedded fiber-optic sensing for accurate internal monitoring of cell state in advanced battery management systems part 1: cell embedding method and performance[J]. Journal of Power Sources, 2017, 341: 466-473.

[8] Fleming J, Amietszajew T, Mcturk E, et al. Development and evaluation of in-situ instrumentation for cylindrical Li-ion cells using fibre optic sensors[J]. HardwareX, 2018, 3: 100-109.

[9] 郭晓际. 特斯拉纯电动汽车技术分析[J]. 科技导报, 2016, 34(6): 98-104.

Guo X J. Tesla electric vehicle technology analysis[J]. Science & Technology Review, 2016, 34(6): 98-104.

[10] Weston AH, Paul BK, DorianW, et al. 2010-06-03.

[11] Fleckenstein M, Bohlen O, Roscher M A, et al. Current density and state of charge inhomogeneities in Li-ion battery cells with LiFePO4 as cathode material due to temperature gradients[J]. Journal of Power Sources, 2011, 196(10): 4769-4778.

[12] Bandhauer T M, Garimella S, Fuller T F. A Critical Review of Thermal Issues in Lithium-Ion Batteries[J]. Journal of the Electrochemical Society, 2011, 158(3): R1-R25.

[13] Udd E, Shulz W L, Seim J M, et al. Fiber optic distributed sensing systems for harsh aerospace environments[J]. Proceedings of SPIE, 1999, 3674: 136-147.

[14] Corbellini S, Parvis M, Grassini S, et al. Modified POF sensor for gaseous hydrogen fluoride monitoring in the presence of ionizing radiations[J]. IEEE Transactions on Instrumentation and Measurement, 2012, 61(5): 1201-1208.

[15] Li H N, Li D S, Song G B. Recent applications of fiber optic sensors to health monitoring in civil engineering[J]. Engineering Structures, 2004, 26(11): 1647-1657.

[16] Nellen P M, Mauron P, Frank A, et al. Reliability of fiber Bragg grating based sensors for downhole applications[J]. Sensors and Actuators A: Physical, 2003, 103(3): 364-376.

[17] BanaszczykJ, AdamczykB. Investigation of dielectric strength of solid insulating materials[C]∥2017 Progress in Applied Electrical Engineering (PAEE), June 25-30, 2017, Koscielisko, Poland.New York: IEEE Press, 2017: 1- 7.

[18] Ganguli A, Saha B, Raghavan A, et al. Embedded fiber-optic sensing for accurate internal monitoring of cell state in advanced battery management systems part 2: internal cell signals and utility for state estimation[J]. Journal of Power Sources, 2017, 341: 474-482.

[19] Torres E A, Montoro F, Righetto R D, et al. Development of high-temperature strain instrumentation for in situ SEM evaluation of ductility dip cracking[J]. Journal of Microscopy, 2014, 254(3): 157-165.

[20] 徐一旻, 丁宏军, 王剑, 等. 基于密集型光纤光栅温度传感器的电池温度监测系统: CN109580039A[P].2019-04-05.

Xu YM, Ding HJ, WangJ, et al. 2019-04-05.

[21] Bernardi D, Pawlikowski E M, Newman J. A general energy balance for battery systems[J]. Journal of the Electrochemical Society, 1985, 132(1): 5-12.

[22] 周炜航, 叶青, 叶蕾, 等. 基于锂电池的光纤温度传感器埋入方法: CN201910840056.0[P].2019-09-06.

Zhou WH, YeQ, YeQ, et al. 2019-09-06.

[23] 刘延超, 方进, 徐翀, 等. 镀金光纤布拉格光栅传感器用于锂离子电池原位检测的可行性[J]. 激光与光电子学进展, 2017, 54(7): 040602.

Liu Y C, Fang J, Xu C, et al. Feasibility of gold-plated fiber Bragg grating sensors used in lithium-ion battery in-situ detection[J]. Laser & Optoelectronics Progress, 2017, 54(7): 040602.

[24] 刘春娜. 特斯拉汽车电池技术及策略[J]. 电源技术, 2014, 38(7): 1201-1202.

Liu C N. Tesla car battery technology and strategy[J]. Chinese Journal of Power Sources, 2014, 38(7): 1201-1202.

[25] Bao X Y, Chen L. Recent progress in distributed fiber optic sensors[J]. Sensors, 2012, 12(7): 8601-8639.

[26] 杨颖. 分布式大容量光纤光栅传感网络的组网技术[J]. 光学技术, 2019, 45(6): 712-717, 736.

Yang Y. Networking technology of the distributed large capacity fiber grating[J]. Optical Technique, 2019, 45(6): 712-717, 736.

[27] 陶渊, 张翠, 童杏林, 等. 用低反射率光栅阵列实现智能复合电力电缆温度监测[J]. 光电子·激光, 2019, 30(2): 134-139.

Tao Y, Zhang C, Tong X L, et al. Temperature monitoring for intelligent composite electric cable by weak reflective fiber Bragg grating array[J]. Journal of Optoelectronics·Laser, 2019, 30(2): 134-139.

[28] 娄辛灿, 郝凤欢, 刘鹏飞, 等. 一种光纤光栅阵列波长解调系统[J]. 激光与光电子学进展, 2019, 56(3): 030604.

Lou X C, Hao F H, Liu P F, et al. A wavelength demodulation system for fiber Bragg grating array[J]. Laser & Optoelectronics Progress, 2019, 56(3): 030604.
