1　引 言

高精度的位移测量是研发数控机床和光刻机等高端装备的重要环节之一，激光干涉位移测量是高精度位移测量的一种方式，在数控机床检测和精密加工等领域有着广泛的应用范围^［1-2］。调频连续波（FMCW）激光干涉测量技术是一种新型的相干探测技术，能够在光源的相干范围内实现高精度和高分辨率的位移测量^［3-6］，此外该测量技术还可以实现绝对距离、温度、压力和振动等物理量的高精度测量^［7-10］。

单光路的FMCW激光干涉测量系统无法进行多维多点的目标测量，而多通道的位移测量系统利用其阵列分布的优势可以探测空间内多维多点的物理量，则多通道的位移测量系统具有广阔的应用前景。日本学者Ula等^［11］使用了高精度FMCW系统来实现三维轮廓的测量。天津大学的Shi等^［12］使用了辅助干涉仪来提高FMCW系统的测量精度。郑刚等^［13-14］提出了一种基于频分复用结构的三路FMCW干涉位移传感器，使用带通滤波器来分离各光路频域中的拍频信号，并且在测量范围内可以获得较高的测量精度，但该结构中的各测量通道共用一个光电探测器，所以会在各光路之间引入谐波串扰，从而影响测量精度，为此限制了传感器的动态测量范围。

为了避免谐波串扰对测量精度和动态测量范围的影响以及提高各通道的处理速度，本文设计一种具有独立探测光路和处理器的三通道FMCW激光干涉位移测量系统，各探测光路的相互独立可以避免光路间的谐波串扰。各测量通道均使用独立的处理器以提高处理速度，采用软硬件控制的多通道同步采样控制方法解决各光路测量不同步的问题，采用相位检测算法实现位移增量的解算。实验结果表明，该系统能够实现三通道位移的同步测量，且测量精度和动态范围明显优于传统的频分复用测量系统。

2　测量原理

光学FMCW是频率受到连续调制的光波，两个经过锯齿波调制的相干光源沿着不同的路径进行传播，在空间中一点会合并发生干涉^［4］。两个经过锯齿波调制的相干光波和拍频信号的角频率波形如图1所示，其中实线代表参考波的角频率，虚线代表信号波的角频率，点划线代表干涉形成拍频信号的角频率，τ表示信号波相对于参考波的延迟时间，ω0表示调制周期中心角频率，Tm表示调制信号的周期。

图 1. 不同信号的角频率波形

Fig. 1. Angular frequency waveforms of different signals

下载图片 查看所有图片

在一个调制周期-Tm/2+τ,Tm/2内，参考波和信号波的波函数可分别表示为

式中：E01表示参考波的电场振幅；E02表示信号波的电场振幅；α表示角频率的调制率；t表示时刻；φ0表示光源的初相位。当这两个光波发生干涉时，合成场的光强I(τ,t)可表示为

式中：I1和I2分别表示参考波和信号波的光强，即I1=E012，I2=E022；I0表示拍频信号的平均光强，即I0=I1+I2；V表示拍频信号的对比度，即V=2I1I2/（I₁+I₂）。通常使用频率、波长和光程差（OPD）来描述光波的干涉现象，因此每个调制周期内的拍频信号可表示为

式中：Δv表示光学频率调制范围；vm表示调制信号的频率，即vm=1/Tm；c表示真空中的光速；λ0表示中心光波长；vb和ϕb0分别表示拍频信号的频率和初相位。由于xOPD=2nd，其中n表示空气的折射率，即n≈1，d表示部分反射镜表面与待测物体表面之间的距离。ϕb0可写为

测量拍频信号的相对相位Δϕb0，就能够得到目标的相对位移Δd，表达式为

3　系统设计

3.1　光路与硬件设计

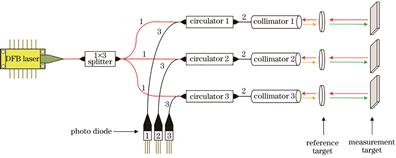

构建的三通道FMCW激光干涉位移测量系统^［15］如图2所示，该测量系统由一个DFB（Distributed Feedback）半导体激光器、一个1×3的光纤分束器、三个光纤环形器、三个光纤准直器和三个光电探测器组成。半导体激光器发射频率连续调制的激光，激光通过一个1×3的光纤分束器后分别入射至三个光纤环形器的入射端口（端口1），并从端口2出射至光纤准直器。准直器出射的一部分激光由参考镜（部分反射镜）反射成参考光，另外一部分激光透过参考镜出射至待测目标后反射回去形成信号光。参考光和信号光在端口2发生干涉以产生拍频信号，信号由准直器耦合进光纤中，从环形器端口2入射至端口3后被光电二极管检测，最后光电二极管将光信号转换为电信号并传送至电路系统。各探测光路互相独立，不存在谐波串扰。

图 2. 三通道FMCW激光干涉系统示意图

Fig. 2. Schematic of three-channel FMCW laser interference system

下载图片 查看所有图片

三通道FMCW激光干涉系统的控制电路如图3所示，包括激光器驱动电路、温控电路和信号处理电路等。主控模块以三个微处理器（MCU）为核心，为了提高算法的效率，每个MCU处理一个通道的拍频信号。第一路MCU为主控制芯片（MCU-1），负责产生激光器驱动信号并通过同步信号来控制MCU-2和MCU-3进行同步采样。

图 3. 三通道FMCW激光干涉仪的控制电路

Fig. 3. Control circuit of three-channel FMCW laser interferometer

下载图片 查看所有图片

激光器驱动电路由集成运算放大器（OPA）的OPA551和OPA2277构成，如图4所示，其中GND表示电线接地端，DA表示MCU1的模拟电压输出引脚，DAtest为表示信号测试接口，LD+表示激光器驱动正端，U1为表示OPA551，U2A表示OPA2277双通道运算放大器的第一通道，U2B表示OPA2277双通道运算放大器的第二通道。由OPA551构成同相求和运算电路，由OPA2277构成电压跟随电路，输出的负载为半导体激光器。激光器驱动电路是一种实用的电压转电流驱动电路，输出电流I=UDAC/R5，即将DAC（Digital-to-Analog Converter）的输出电压UDAC转换成激光器的驱动电流，R₅为高精密低温漂电阻，值为20 Ω。MCU通过12 bit的DAC采用线性插值的方法生成幅值为1.2~1.4 V的锯齿波电压，即产生60~70 mA的激光器驱动电流。理论上，电流的控制精度为0.037 mA，实测的电流误差为0.07 mA。

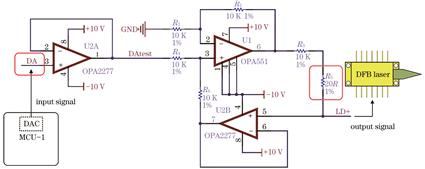

图 4. 激光器驱动电路的原理图

Fig. 4. Schematic of laser drive circuit

下载图片 查看所有图片

由于半导体激光器的输出光功率受温度的影响较大，因此通过集成温度控制芯片MAX1978来设计激光器温控电路，该芯片通过外部模拟电路来控制激光器的热电冷却器（TEC）以实现温度的闭环控制。使用光功率计测试激光器输出的平均光功率为9.8 mW，3 h内最大变化量为0.0171 mW。使用光谱仪测试激光器输出的平均波长为1550.1109 nm，最大波长变化量为0.003 nm，所以造成的位移测量误差可以忽略不计。

信号处理电路中的集成运算放大器AD822可以对拍频信号进行放大和低通滤波操作，从而将微弱的拍频信号放大到适合ADC（Analog-to-Digital Converter）采集的范围，这可以减少光电二极管中的高频噪声对拍频信号的干扰。

为了实现三通道同步测量，则各MCU的采样与处理过程必须同步进行。当设计电路时，同步信号线和时钟线均采用等长处理以减少由上电时序与信号线长度差异造成的各芯片处理延时，各控制芯片相关信号线的走线长度如表1所示。

从表1可以看到，芯片启动时序的时钟线长度差异不超过0.01 mm，各芯片间同步信号线的长度差异不超过0.02 mm。MCU 1发出的同步信号到达MCU 2和MCU 3的信号延时不超过0.1 ps，可以忽略不计，这可以最大程度地保证硬件信号流的一致。三通道FMCW激光干涉位移测量系统的电路板如图5所示。

图 5. 三通道FMCW激光干涉系统的电路板

Fig. 5. Circuit board for three-channel FMCW laser interference system

下载图片 查看所有图片

3.2　软件设计

直接内存访问（DMA）可以直接将处理器的内/寄存器与DAC和ADC等外设相连，并不需要中央处理器（CPU）通过总线来干预。因此，使用DMA可以实现锯齿波信号的调制与拍频信号的采集，而CPU只进行算法处理可以提高程序的执行效率。信号解算出的结果通过通用异步收发器（UART）经RS232串口发送给计算机的应用程序，各芯片程序的执行时序如图6所示。

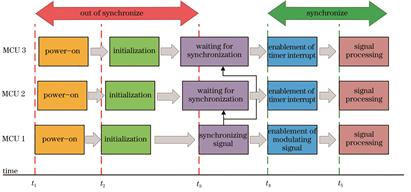

图 6. 各芯片程序执行时序

Fig. 6. Execution sequence of each chip program

下载图片 查看所有图片

各芯片在t₁时刻同时上电并在t₂时刻开始程序的初始化，MCU 1在t₃时刻发出同步信号，MCU 2和MCU 3在t₂时刻后一直等待该同步信号。尽管采用硬件信号线等长处理，但各芯片的上电时间和启动时序也会存在较小偏差，t₃时刻前各芯片都无法保持同步。MCU 1产生同步信号后在t₄ 时刻开启定时器以产生周期性调制信号，MCU 2 和MCU 3 收到同步信号后在t₄ 时刻开启，并且此时中断MCU 1定时器，保证各MCU在同一时刻触发定时器中断以同步对数据进行处理，从而同步解算目标的位移信息。

拍频信号的相位检测流程如图7所示。首先使用MCU对采集的原始拍频信号进行滑动滤波和幅值校正，得到近似余弦的拍频信号；然后找到各极值点的大小和位置并通过18000点反余弦查表法解算该周期内拍频信号的相位大小；最后累计得到相位的增量^［16］并根据（6）式计算被测目标的位移量。该算法的理论相位分辨率为0.088°，位移分辨率为0.2 nm，实际测量中会受到ADC量化误差以及调频非线性的影响。

图 7. 拍频信号的相位检测流程图

Fig. 7. Flowchart of phase detection of beat signal

下载图片 查看所有图片

4　实验与结果分析

为了减少空气扰动以及振动等外界因素对测量的干扰，将实验装置固定在气浮光学平台上并使用防尘防风罩来保护。使用Thorlabs公司的DDS600/M直驱线性平移台进行实验，该线性平移台的行程为0~600 mm，分辨率为100 nm，轴向精度为±12 μm。使用图2的光学干涉结构，将一个全反镜安装在平移台的滑轨上并作为待测目标，将参考目标（反射率为20%的部分反射镜）粘贴在光纤准直器前端并置于金属管内作为光纤探头，将光纤探头与各通道的法兰接口连接，实验装置如图8所示。由于使用的是反射式测量结构，系统的理论测量范围是激光光源相干长度的1/2，但受到噪声以及光源信号衰减的影响，实际的最大测量范围为5 m。受限于平移台的行程，实验过程中的位移范围为0~600 mm。实验中，对激光器进行10 kHz的频率调制，并在每个调制周期内进行280点ADC采样，采样率为2.8×10⁶。

图 8. 实验装置

Fig. 8. Experimental device

下载图片 查看所有图片

4.1　同步性测试

使用三个通道对同一静止目标进行测量，可以得到两个调制周期内的拍频信号，如图9所示。图9（a）为未加同步信号的拍频信号，图9（b）为添加同步信号后的拍频信号。

图 9. 同步信号添加前后的拍频信号。(a)添加前; (b)添加后

Fig. 9. Beat signal before and after adding synchronization signal. (a) Before adding; (b) after adding

下载图片 查看所有图片

由于各通道同时测量同一静止目标（法布里-珀罗腔长不变），所以采集的拍频信号的相位一致，因此相位检测算法提取的特征点（极值点）位置也应一致。为了验证各通道的同步性，提取各通道中拍频信号的12个特征点位置，结果如图10所示。图10（a）为未加同步信号的各通道特征点位置分布，图10（b）为添加同步信号后的各通道特征点位置分布。

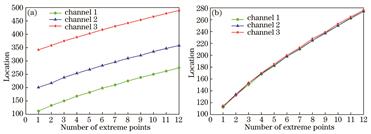

图 10. 同步信号添加前后特征点的相关性。(a)添加前; (b)添加后

Fig. 10. Correlation of feature points before and after adding synchronization signal. (a) Before adding; (b) after adding

下载图片 查看所有图片

从图10可以看到，当未加同步信号时，通道2与通道1的特征点差异的均值超过85点，通道3与通道1的特征点差异的均值超过220点；添加同步信号后，通道2与通道1的特征点误差的均值不超过0.9点，通道3与通道1的特征点误差的均值不超过1.3点；添加同步信号后，各通道的采样误差减小98.9%，在2.8×10⁶的采样率下造成的采样误差为0.46 μs，对1 mm/s运动目标的同步性测量误差仅为0.46 nm。实验结果表明，各通道的采样同步性较好，可以保证使用三个通道同步测量结果的准确性。

4.2　位移及稳定性测试

通过线性平移台来控制滑轨以1 mm/s的速度运动，运动范围为0~600 mm，记录各通道的位移测量结果，每秒记录一次，共计500 s，误差散点如图11所示。从图11可以看到，各通道测量误差的标准差分别为2.27，2.99，2.81 nm，说明系统各通道在0~600 mm动态范围内的测量误差优于3 nm。

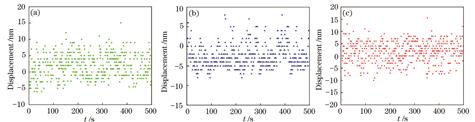

图 11. 不同通道的位移误差散点。(a)通道1; (b)通道2; (c)通道3

Fig. 11. Scatter points of displacement errors of different channels. (a) Channel 1; (b) channel 2; (c) channel 3

下载图片 查看所有图片

对固定目标进行稳定性测量实验，将待测目标固定在静止的光学平台上，使用三个通道同时对该目标进行测量，系统每秒输出一次位移测量结果，测量时长为1 h，重复测量6次并记录测量结果的均值和标准差，每次测量均是将三个通道的测量结果取平均，结果如表2所示。从表2可以看到，当测量固定目标时，系统在1 h内输出结果的均值在0.4 nm以内，标准差小于2.2 nm，说明该系统具有良好的稳定性。

4.3　线性度测试

使用直驱线性平移台进行线性度实验，使用三个通道对滑轨上的同一待测目标进行测量。通过线性平移台来控制滑轨以1mm/s的速度运动，运动范围为0~600 mm，以线性平移台的数值为标准，滑轨每移动100 mm对各通道测量结果进行记录，结果如图12所示。从图12可以看到，经过计算各通道测量结果的线性回归R2分别为0.99998、0.99997和0.99997，说明各通道具有良好的线性度。

图 12. 三个通道的线性度曲线

Fig. 12. Linearity curves of three channels

下载图片 查看所有图片

5　结　　论

法布里-珀罗干涉仪探测光路可以消除谐波串扰对测量精度和动态测量范围的影响，利用多芯片处理可以提高解算速度，通过信号线等长和软件来控制各芯片的同步测量，各通道的同步测量误差仅为0.46 nm，各通道测量误差的标准差均小于3 nm，且线性拟合系数在0.99997以上，多次重复实验的稳定性误差小于2.2 nm。实验结果表明，该系统具有良好的稳定性和线性度，能够同时对三个目标进行一维位移测量，或对同一目标进行三维位移测量，对拓展FMCW激光干涉位移测量技术在三维形貌的测量以及精密加工设备的应用具有重要意义。
