基于干涉条纹的光轴平行性校准方法 下载: 1221次
1 引言
现代化光电**装备平台一般都包含可见光、红外和激光等多种光电传感器,能够实现全天候制导、侦察、追踪和精确打击。当**装备实际工作时,目标信息的准确性取决于各光电传感器中光轴之间的平行性[1-2]。仪器的加工工艺、安装条件以及外部环境的限制易引起光轴平行性偏差,因此需要操作简单、适用性强、检测精度高且适用于宽光谱多光轴的平行性校准方法对多传感器光电系统的光轴进行检测和校准。
目前,常见的光轴平行性校准方法有平行光管法[3-5]、激光光轴仪法、投影靶板法、五棱镜法[6]、惯性测量法[7]、相交校靶法和摄影测量法[8]等。激光光轴仪法所用的设备装调难度大且专用性强。投影靶板法需要范围足够大的实验场地,易受天气或环境光的影响,远距离的情况下,光斑能量弱且不均匀导致测量存在误差,近距离的情况下,图像的分辨率较低。五棱镜法的测试过程中,移动五棱镜会改变其特征方向而引起光轴平行性偏差[9-11]。惯性测量法利用陀螺稳定与光路自准直技术可完成大间距机械轴线与光电轴线间的一致性测量,这种方法虽然操作灵活,但是很难将陀螺仪准确地安装在各种类型的被测轴上。以色列CI公司展示了一种基于相交校靶法的先进**轴线检测系统(AWBS),通过安装在**上的电荷耦合器件(CCD)相机来提取合作目标图像,将图像叠加在光学传感器上以计算瞄准轴与射击轴的误差,对被动光学系统的光轴进行可视化操作,但是在提取合作目标图像时容易受到环境的影响[12]。上述几类方法对于被动光学设备中光轴的校准,一般由测量系统直接向其投射可见光或红外十字划分准直图像,通过被测光学设备中的成像位置来瞄准其方向,但对接收系统有可成像的要求。对于含有非成像探测器的接收系统中光轴的校准,如激光测距机的接收系统,主要判断依据是探测器是否可以接收到回波信号,校准过程不直观、不可视,需依靠摸索和经验对系统进行盲调。罗明星等[13]提出了一种通过计算可见光在发射、接收系统后端CCD相机中成像的中心点坐标偏移距离来快速调节光轴平行性的方法,此方法使用的系统结构简单,调节快速,但在调节完成后需将CCD相机分别更换为发射和接收系统,这容易产生测量误差。
平行光管法具有操作简单、误差环节少和校准精度高的优点,为此,本文在平行光管法的基础上提出一种基于干涉条纹的光轴平行性校准方法。该方法采用光学系统镜面反射光产生的牛顿环干涉条纹,并将其作为判断接收光学系统中光轴与平行光管中光轴平行性的依据,将接收光学系统中光轴的校准过程由盲调改为可视化操作,具有校准精度高和效率高的优点,能够广泛适用于被动光学设备中光轴的校准。采用CCD相机代替人眼来判断校准的状态,能够减少误差源,提高校准速度。
2 校准原理和系统组成
2.1 基于牛顿环干涉条纹的光轴校准系统
多光轴的平行性校准一般检测各光电传感器中光轴之间是否相互平行或光轴之间的夹角是否满足设计的要求,在不符合要求的情况下对系统进行校准。系统中光轴校准的原理:首先建立基准光轴,再利用基准光轴来检测校准接收光学系统中的光轴,利用牛顿环干涉条纹来检测接收光学系统中光轴与平行光管中光轴的平行性,最后利用基准光轴来校准发射光学系统中的光轴,通过测量和校准发射光学系统所发出的激光在测量系统中图像传感器上的光斑位置来瞄准其方向。

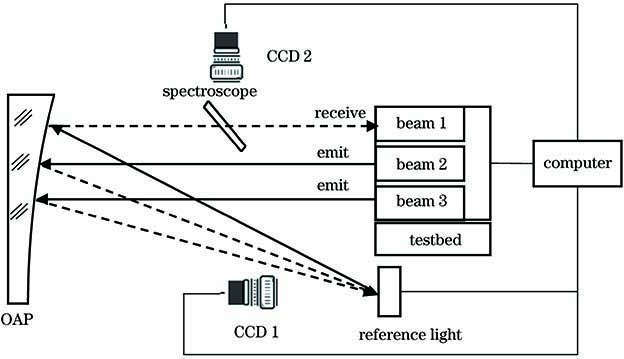

基于干涉条纹的光轴校准系统主要包含大口径平行光管、视觉测量与控制处理计算机系统和调试平台等,如
视觉测量与控制处理计算机系统由CCD、分光镜和计算机组成,用于数据的采集和计算,同时控制参考光源的出光。CCD 1用于采集参考光源的位置信息,当计算机控制参考光源的红外感光材料处于工作状态时,开始拍摄红外感光材料上的光斑,通过测量光斑的位置来计算发射光学系统和基准光轴之间的夹角[16];再对发射光学系统进行微调,使得拍摄的光斑中心位置与已保存的基准光轴的光源位置重合,则发射光学系统的光轴与基准光轴同轴。CCD 2用于采集待校准接收光学系统中光轴产生的牛顿环干涉条纹信息,计算机利用算法拟合牛顿环条纹的形状以测量圆心的坐标位置,从而计算接收光学系统和基准光轴之间的夹角,对接收光学系统进行微调以校准平行性。CCD 2的位置可以通过自准直法来确定,分光镜分出的平行光束通过CCD 2镜头在其感光面上形成亮斑,调节CCD 2的位置使光斑的中心大致落在探测面的中心,并通过图像处理来计算此时参考光束光斑的位置,将其保存作为参考位置。
2.2 牛顿环干涉条纹校准光轴的平行性原理

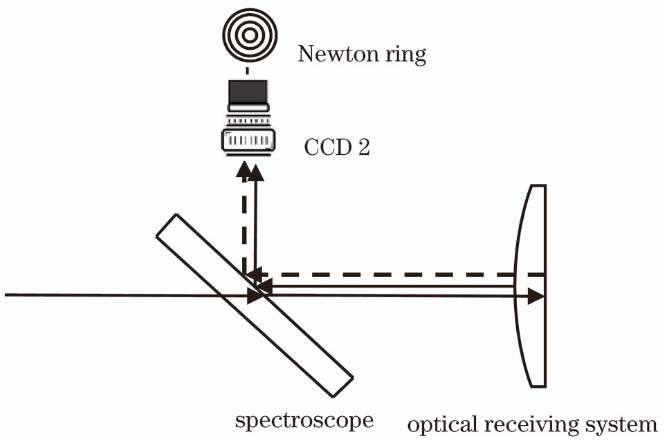

牛顿环可以理解为由两个曲率不同的球面构成的薄膜,两个球面反射的平行光束形成的波阵面是从同一个光束的平面波阵面分裂而来,因此形成干涉条纹[17]。因此,一束平行光在接收光学系统镜头的前表面和后表面相继反射,能够产生具有一定光程差的两束相干光,迭加形成干涉环,在定域面及其附近可看到干涉条纹,如

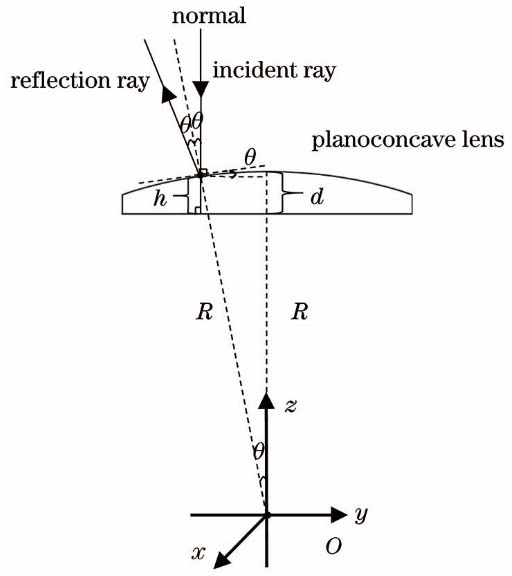

以平凸透镜为例,将同轴情况下凸透镜的球心作为坐标原点,并建立坐标系,记为O-xyz,如
式中:n为透镜的折射率;γ为θ与入射光线在平凸透镜上表面的折射角;λ为波长。当光束垂直入射时,γ满足折射定律,当θ趋于0时,Δ满足
由(2)式可知,在选定透镜的实验条件下,Δ值的大小仅随着θ值的变化而变化,在相同θ值处,Δ值也相等。θ作为楔形平板的劈尖夹角,其值与入射点到接收镜中光轴的距离有关。在相同Δ值处连线成圆,因此圆心与透镜的顶点重合。
当透镜光轴与基准光轴有微小的角度偏差Δθ时,相当于平行光斜入射到透镜上,则Δ可表示为
此时透镜的后表面与同轴时的后表面之间有角度偏差,使得透镜所产生的同心干涉环的圆心相对于同轴时的圆心有偏离。由Δθ值可计算偏离的距离Δs[19],表达式为
式中:D为干涉环的观测位置到透镜的距离。因此,由圆心的偏离方向可判断Δθ的方向。
利用MATLAB软件对透镜表面形成的干涉条纹进行仿真,实验设置λ为635 nm,R为30 mm,d为10 mm,反射率为0.2%,透射率为99.8%,设入射平行光的光强为1。实验过程中,使用模拟相机对干涉条纹进行观测,当透镜的光轴与平行光的光轴同轴时,结果如
图 4. 不同角度偏差的MATLAB仿真干涉图样。(a) 0 mrad; (b) 0.5 mrad; (c) 1.5 mrad
Fig. 4. MATLAB simulation interference patterns with different angle deviations. (a) 0 mrad; (b) 0.5 mrad; (c) 1.5 mrad
图 5. 不同角度偏差的光强分布曲线。(a) 0 mrad; (b) 0.5 mrad; (c) 1.5 mrad
Fig. 5. Light intensity distribution curves with different angle deviations. (a) 0 mrad; (b) 0.5 mrad; (c) 1.5 mrad
3 实验
3.1 校准实验的构建

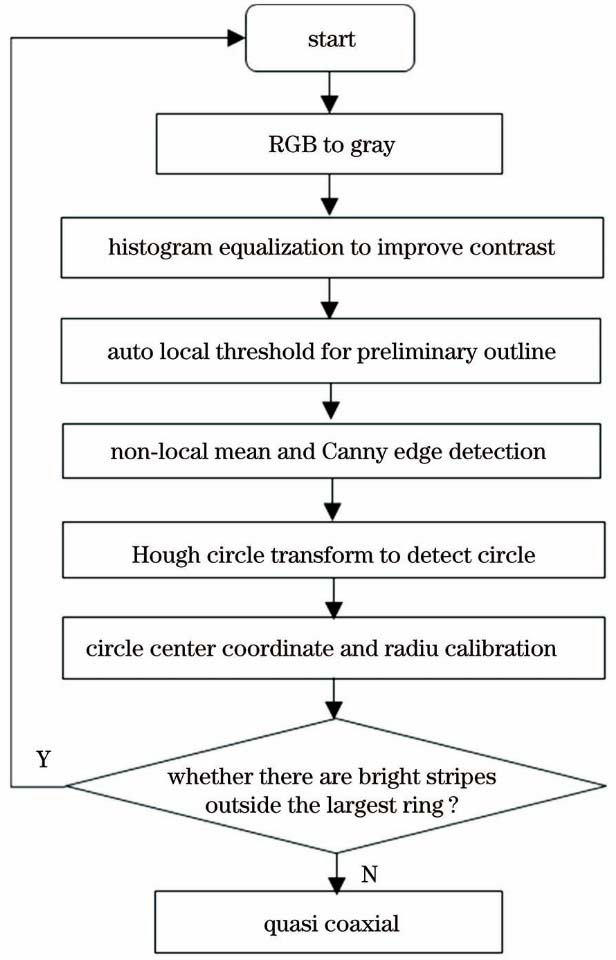

采用所提的校准系统,对同一型号的两台激光测距机的接收光轴与发射光轴的平行性进行多次校准测试。激光测距机在设计时,结构上通常保证发射、接收的光轴近似同轴。装调测距机的过程中,结构件的加工误差会导致实际光轴方向与设计的理想光轴方向产生偏差,该偏差会降低测距机的测距能力。利用所提的校准系统可精确校准激光发射与接收的光轴。首先将待装调的测距机安装在已搭建好的校准系统的调试平台上,利用校准系统的基准光轴来检测校准接收光学系统的光轴。在俯仰方向和方位方向微调激光测距机的接收光学系统,利用CCD 2实时采集干涉条纹。采集的干涉图像质量受到光照的影响较大,当光线强时成像清晰,圆环的边缘清晰且对比度较高;当光线弱时成像模糊,大量噪声导致环线边缘不清晰。为了拟合牛顿环干涉条纹的圆心且保证拟合精度,计算机对采集的图像进行处理[20],处理流程如
利用计算机来拟合牛顿环干涉条纹中完整的环,当半径最大的圆环外没有亮条纹时,明暗条纹呈中心对称,此时判定为同轴。微调接收光学系统的过程中,利用计算机来测量对应干涉条纹圆心的坐标位置,并记录接收光学系统所在位移台的坐标。计算圆心坐标位置Oxy与同轴时的圆心坐标位置的偏差,通过(4)式来计算接收光学系统和基准光轴之间的夹角Δθ1。接收光学系统和基准光轴之间的实际夹角ΔθR,可表示为
式中:Rro为旋转半径,实验中设为100 mm;Δl为位移台的位置变化,由接收光学系统所在位移台的位置lor与同轴时的位移台的位置偏差得到。
接收光学系统的光轴校准完毕后,再启动探测器数据采集程序对探测器的电路板进行微调,使得接收系统探测器的位置处于最佳。最后通过测量发射光学系统发射的激光在测量系统中红外感光材料上的光斑位置来瞄准其方向,校准发射光学系统的光轴与基准光轴同轴。利用计算机来标定CCD 1拍摄的光斑的中心位置(x1,y1),并与已保存的基准光轴的光源位置(x0,y0)进行对比,发射光学系统和基准光轴之间的夹角Δθ2为
式中:f为OAP镜的焦距。当两位置重合时,发射光学系统的光轴校准完毕,则激光测距机的收发光轴同轴校准完成。
3.2 误差分析
由于校准光轴的平行性,采用OAP镜、CCD、调试平台、参考光源和分光镜等关键部件,因此测量误差主要从以下几个方面进行分析。
1) 由OAP镜引入的测量误差。OAP镜的口径为200 mm,焦距为2000 mm,离轴量为150 mm。抛物面面形加工的允许误差为λ/6,λ=1535 nm。OAP镜引入的测量误差主要与面形加工误差有关[21],根据最大熵原理,可将该误差设定为在最大误差范围内服从均匀分布,则由OAP镜引入的测量误差uOPA 1≈0.015″。
2) 由牛顿环干涉条纹的圆心定位引入的测量误差。圆心的定位精度主要与圆心检测算法以及CCD 2像素尺寸有关。实验采用的圆拟合算法可以达到亚像素精度,运算精度高,因此圆心的定位误差主要与利用CCD 2测量圆心的最大定位误差有关,此时为0.5 pixel。实验采用的CCD 2像素尺寸为3.45 μm×3.45 μm,根据最大熵原理,对于2000 mm的焦距系统由圆心定位误差引入的测量误差uCCD 2≈0.1″。
3) 由激光光斑的中心定位引入的测量误差。利用CCD 1测量光斑中心的最大定位误差为0.5 pixel,实验采用的CCD 1像素尺寸为3.45 μm×3.45 μm,由激光光斑的中心定位误差引入的测量误差uCCD 1≈0.1″。
4) 由调试平台的位移台仪器测量引入的测量误差。根据位移台生产厂商提供的技术说明书,多维位移台的方位角和俯仰角的精度小于2″。二维位移台在水平方向和垂直方向的定位精度可达5 μm,根据最大熵原理,测量误差服从均匀分布,则二维位移台引入的测量误差upl≈0.3″。实验主要对CCD 1、CCD 2和参考光源进行二维位移台承载,对测距机发射系统、接收光学系统和探测器进行多维位移台承载。
5) 分光镜的安装误差最大为0.2″。
6) 所提系统主要应用在实验室光轴的平行性校准,良好的实验室环境可以保证其校准的可靠性和稳定性。实验环境变化会引起测量误差,周围环境的温度、湿度、气压、振动和照明等变化会影响测量系统中各个组成部分的工作状态和几何尺寸,也会给最终的测量结果带来误差[22],该误差属于附加误差。
综上所述,接收光轴与基准光轴的平行性测量合成误差约为
发射光轴与基准光轴的平行性测量合成误差约为
校准后接收光轴与发射光轴的平行度误差约为
由(7)~(9)式可知,光轴平行性校准的精度优于10″。
3.3 测试结果分析
实验主要利用牛顿环干涉条纹来验证校准光轴平行性的准确性,因此主要对接收光学系统的光轴与基准光轴的夹角进行测量,对发射光学系统仅进行光斑重合的校准。
为了提高测量精度,减小随机误差的影响,记录150组原始测量数据,其中
表 1. 接收光学系统的光轴与基准光轴同轴的测量数据
Table 1. Measurement data of coaxial between optical axis of receiving optical system and reference optical axis
|
表 2. 接收光学系统的光轴与基准光轴的夹角测量数据
Table 2. Measurement data of angle between optical axis of receiving optical system and reference optical axis
|

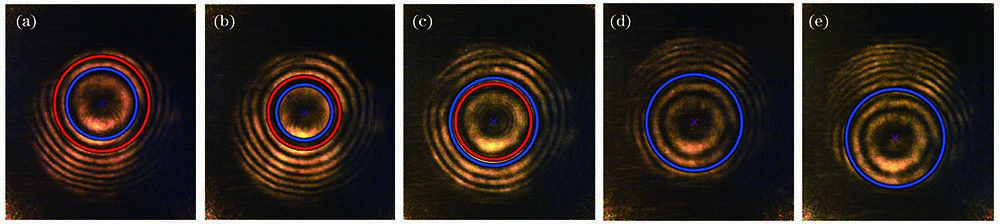

图 7. 圆心坐标的标定。(a) No.4; (b) No.5; (c) No.7; (d) No.11; (e) No.12
Fig. 7. Calibration of center coordinates. (a) No.4; (b) No.5; (c) No.7; (d) No.11; (e) No.12
从
通过以上方法可实现两台激光测距机中收发光轴的同轴调节,其测距能力为3000 m,然后分别在外场对这两台测距机进行测试,分别记录1000组原始连续测量数据,部分测试结果如
表 3. 激光测距机的测量结果
Table 3. Measurement results of laser rangefinder
|
4 结论
针对当前已有的宽光谱多光轴的平行性校准方法,存在对含探测器的非成像接收系统的光轴校准不适用问题,提出一套可视化的基于牛顿环干涉条纹的光轴平行性校准方法。该方法通过大口径平行光管来建立基准光轴,根据光学系统镜面反射光产生牛顿环干涉条纹的原理,通过拟合牛顿环条纹的形状和测量圆心的坐标位置,来计算被测光学系统光轴与基准光轴的夹角并进行校准。该方法操作简单,实用性强,测量精度高,在校准过程中采用CCD相机代替人眼来判断校准的状态,避免由人眼观察带来的偏差,极大地提高装调精度和效率,光轴平行性校准的精度优于10″。实验证明,接收光轴与基准光轴的平行性测量误差优于5″,能够较好地满足校准宽光谱多光轴的光电产品和光电**装备平台的应用需求。
