基于Fano共振的全介质超表面双参数传感器

与金属超表面相比，全介质超表面具有较低的欧姆损耗和较尖锐的共振峰。提出了一种基于“θ”形全介质硅超表面的双参数传感器。通过增加空孔破坏周期单元结构的对称性，从而产生两个Fano共振峰，其中第一个Fano共振峰为连续域中的准束缚态（QBIC），两个峰的光谱对比度分别为71.4%和99.4%。利用商用多物理场仿真软件COMSOL对该超表面周期结构进行模拟仿真，结果表明，传感器在两个Fano共振峰处的折射率传感灵敏度分别为278.9 nm·RIU^-1和230.0 nm·RIU^-1，优值（FOM）最大为9387，品质因子（Q）最大为9735。本传感器能够同时实现折射率和温度的双参数测量，仿真结果显示两个共振峰的温度传感灵敏度分别为18.86 pm·℃^-1和42.71 pm·℃^-1。

Abstract

Objective

Currently, the performance of refractive-index sensors based on metal metasurfaces is limited by their low quality factors, due to significant Ohmic losses in the metal material. Sensors based on all-dielectric metasurfaces can overcome these disadvantages. However, most dielectric refractive-index sensors neglect the impact of temperature fluctuations. Hence, they experience crosstalk between the refractive index and environmental temperature. In this study, we design a dual-parameter sensor based on the “θ” shaped all-dielectric silicon metasurface. Two Fano resonance peaks are generated by adding an empty hole to break the symmetry of the periodic units in the structure. The sensor can simultaneously measure both the refractive index and temperature by measuring the wavelengths of the two Fano resonances.

Methods

In this study, we use the commercial multiphysics simulation software COMSOL to numerically solve Maxwell equations for an all-dielectric dual-parameter metasurface sensor. We set periodic boundary conditions along the x- and y- directions and place two ports above and below the metasurface structure in the z-direction. An incident plane wave, polarized along the x-axis, is set at the upper port. The zeroth-order plane-wave transmittance is calculated at the lower port. To prevent undesirable reflections, perfectly matched layers (PMLs) are introduced outside each port. The maximum finite-element mesh size is set to 1/10 of the minimum incident wavelength. The scanned wavelength range is 1000?1200 nm. The relationship between the Fano resonance and quasi-bound state in the continuum (QBIC) is analyzed by varying the structural asymmetry parameter of the metasurface and calculating the corresponding quality factors.

Results and Discussions

The designed structure exhibits high values of sensitivity, quality factor (Q), and figure of merit (FOM). Two Fano resonances can be generated by breaking the symmetry of the periodic unit structure. The first Fano resonance peak is a QBIC with an ultrahigh Q in the near-infrared band (Fig.3). The near-field distributions at the resonance show the existence of electric quadrupole and toroidal dipole resonances in the two Fano resonances, indicating distinct formation mechanisms for each Fano resonance peak (Fig.5). We obtain the refractive index sensitivities of the two Fano resonance peaks, by fixing the temperature at room temperature and calculating the resonance wavelengths for different environmental refractive indices (Fig.7). Similarly, we set the environmental refractive index to 1.33 (the refractive index of water) and calculate the resonance wavelengths at different temperatures, to obtain the temperature sensitivities of the two Fano resonances (Fig.9). When the environmental refractive index and temperature change simultaneously, the two Fano resonance wavelengths shift. By calculating the product of the inverse sensitivity matrix (whose elements are the previously calculated refractive index and temperature sensitivities) and a column vector composed of the shifts of the two resonance wavelengths, the change in the environmental refractive index and temperature can be inferred. This approach enables dual-parameter sensing of both the refractive index and temperature. For six sets of randomly preset values of the change in the environmental refractive index and temperature, the matrix theory predictions exhibit small errors of less than ±5% relative to the preset values (Table 1), confirming the feasibility of dual-parameter sensing. Regarding the impact of the structural fabrication error, the simulation results show that for fabrication errors ranging from -2 nm to 2 nm, the resultant changes in the two resonance wavelengths remain within 5 nm (Fig.10).

Conclusions

In this study, we propose a dual-parameter sensor based on the “θ”-shaped dielectric silicon metasurface. The sensor design includes an empty hole, which introduces a structural asymmetry and generates two Fano resonances. This unique feature enables the simultaneous sensing of the environmental temperature and refractive index, eliminating any crosstalk between the two parameters. By conducting calculations to optimize the structural parameters such as hole radius and offset, we obtain refractive index sensitivities of 278.9 nm/RIU and 230.0 nm/RIU for the first and second Fano resonances, respectively. Additionally, we obtain temperature sensitivities of 18.86 pm/℃ and 42.71 pm/℃, respectively. The maximum figure of merit and Q are 9387 and 9735, respectively. The near-field analysis reveals the existence of electric quadrupole and toroidal dipole resonances in the two Fano resonances, indicating different formation mechanisms for each Fano resonance peak. When the environmental refractive index or temperature changes, the resonance wavelengths are shifted. These shifts follow different rules for the two Fano resonance peaks, enabling the dual-parameter sensing of the refractive index and temperature using a sensitivity matrix. The verification results show that the matrix theory predictions exhibit small errors (less than ±5%) relative to the preset values of the environmental refractive index and temperature change. The simulation results show that for fabrication errors ranging from -2 nm to 2 nm, the resultant changes in both the resonance wavelengths are within 5 nm.

1　引言

由近场中离散态和连续态之间干涉引起的Fano共振可以有效抑制系统的辐射衰减^［1］，并且可以引起更强的场增强，获得更精细的光谱，因此Fano共振可用于设计高灵敏度的光学传感器。近些年，研究人员在不同领域提出了众多基于超表面的光学器件，包括光学滤波器^［2］和折射率传感器^［3］等。目前，大多数基于金属超表面的折射率传感器，由于金属材料会产生较大的欧姆损耗，其品质因子一般较低^［4-5］，而基于全介质超表面的折射率传感器，恰恰能够克服上述缺点。

2018年，Liu等^［6］提出了一种基于硅裂环的超表面，在透射谱中只有一个Fano共振峰，无法同时实现高精度的双参数测量。2019年，Liu等^［7］提出一种双Fano共振峰的偏振不敏感折射率传感器，其灵敏度为186.96 nm·RIU^-1。2020年，王梦梦等^［8］提出一种等离子体折射率纳米传感器，由直波导耦合开口方环谐振器组成，其灵敏度为1125.7 nm·RIU^-1，品质因子为30.01。2021年，Qi等^［9］提出了一种由沉积在金对称分裂环中的金纳米棒构成的等离子体纳米腔，通过改变纳米棒的旋转角度或长度，可以优化纳米棒的辐射损耗，其灵敏度达到1090 nm·RIU^-1，但其优值（FOM）只有60。2022年，Song等^［10］提出了一种全介质空心超表面，其灵敏度达到160 nm·RIU^-1。Samadi等^［11］提出了一种基于互补裂环谐振器的双Fano共振峰折射率传感超表面，通过破坏结构对称性，可以在近红外窗口中激发具有超高品质因子的连续域中的准束缚态（QBIC），具有超高优值（FOM大于10⁵），其灵敏度达到155 nm·RIU^-1。陈颖等^［12］提出基于硅缺口盘单谐振器的全介质超表面微流体折射率传感器，灵敏度达到400.36 nm·RIU^-1，品质因子为1252.3。但上述传感器大多忽略了温度波动的影响，不能应对环境中折射率和温度之间的串扰。

利用连续域中的束缚态（BIC）可以实现高品质因子（Q）的共振。BIC最初的概念起源于量子力学^［13］，之后在流体力学、声学和光学^［14］中被观察到。BIC只存在于没有辐射损失的理想结构中，它的特征是谐振线宽为零，Q无穷大，因此BIC与远场辐射之间不存在耦合，无法由外部激励源激励产生。对于对称保护型BIC，其存在于具有空间对称性（例如镜像对称）的结构中，通过打破对称性，对称保护型BIC能够转化为QBIC^［15］，其具有有限大的Q，因此能够由外部激励源激励产生。QBIC的优势在于，通过减小不对称参数，在理论上能够可控地获得任意大的Q。可见，BIC模式是理想化的状态，它只有转化为QBIC模式才具有现实意义，从而实现光与物质相互作用的增强。

本文提出了一种基于双Fano共振的“θ”形全介质超表面双参数传感器，通过破坏周期性单元结构的对称性，产生了光谱对比度分别为71.4%和99.4%的两个独立的Fano共振峰，其中第一个Fano峰为近红外波段具有超高品质因子的QBIC。基于这两个Fano共振峰的传感器可实现液体、气体折射率以及周围环境温度的双参数测量。利用商用多物理场仿真软件COMSOL对该传感器进行了折射率和温度的双参数测量的模拟仿真，结果显示，该传感器在波长1036.5 nm和1155.8 nm处可分别达到278.9 nm·RIU^-1和230.0 nm·RIU^-1的折射率灵敏度，对温度的灵敏度分别为18.86 pm·℃^-1和42.71 pm·℃^-1，可以实现对折射率和温度的同时测量。

2　超表面共振特性的分析和结构参数的确定

图1是本文提出的非对称全介质超表面的三维结构示意图，其中 $E^{'}$ 为电场矢量， $H^{'}$ 为磁场矢量， $k^{'}$ 为入射平面波传播方向。该超表面由排列在SiO₂基底上的“θ”形硅纳米盘阵列组成，单元结构的周期为P_x=P_y=P=650 nm，厚度为t=175 nm，圆环中间纳米棒的宽度为w=150 nm，圆环的内径、外径分别为R₀=225 nm、R₁=300 nm。设置单元结构底部中心位置为坐标原点O。空孔的半径为r，孔圆心到单元结构中心的水平距离为d（称为非对称参数）。本文使用商用多物理场仿真软件COMSOL对该结构进行了数值仿真，仿真时设置硅的折射率为3.48，SiO₂半无限衬底的折射率为1.45，沿x与y方向设置周期性边界条件，沿z方向在单元结构的上方和下方分别设置2个端口，在上方端口设置入射平面波，在下方端口计算零级平面波透过率，并在端口外侧各设置一个完美匹配层（PML）。有限元网格尺寸最大值设置为最小入射光波长的1/10，扫描波长范围为1000~1200 nm。设置沿x轴方向偏振的平面波从超表面上方沿z轴负方向正入射。

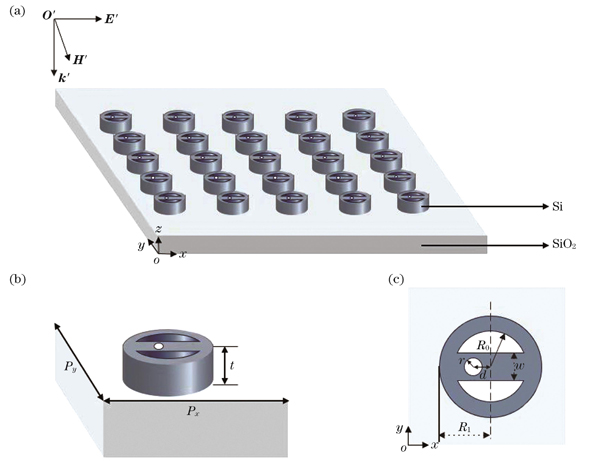

图 1. “θ”形折射率、温度双参数传感器结构示意图。（a）超表面的整体示意图；（b）超表面周期的示意图；（c）超表面周期的俯视图

Fig. 1. Structural diagram of “θ”-shape refractive index and temperature dual-parameter sensor. (a) Overall diagram of metasurface; (b) schematic of metasurface period; (c) top view of metasurface period

下载图片查看所有图片

文献［16］指出环形偶极子（TD）共振可以明显减小辐射损耗，从而形成一种高Q的光学共振，能极大增强光与物质的相互作用。后文的分析表明，本文所提出的“θ”形全介质硅超表面周期结构能够形成TD共振。同时，通过引入空孔破坏周期单元结构的对称性，能够形成QBIC。上述TD共振与QBIC形成了双Fano共振峰，其中Fano共振是由离散态和连续态之间的干涉形成的，其光谱曲线具有非对称的线型。

光谱对比度（ $C_{S p e c t r a l C o n t r a s t}$ ）是滤光器和光开关的重要参数，其定义为

C_{S p e c t r a l C o n t r a s t} = \frac{T_{p} - T_{d}}{T_{p} + T_{d}} \times 100 %

，（1）

式中： $T_{p}$ 为谐振峰附近光谱最大值波长处的透过率； $T_{d}$ 为谐振峰附近光谱最小值波长处的透过率。传感器的性能参数可以通过灵敏度（S）、品质因子Q和优值FOM来衡量。灵敏度定义式为

S = \frac{λ_{0}^{'} - λ_{0}}{n^{'} - n}

，（2）

式中： $λ_{0}^{'}$ 和 $λ_{0}$ 分别为折射率取 $n^{'}$ 和 $n$ 时的共振波长^［17］。定义品质因子 $Q = λ_{0} / W_{F W H M}$ ，其中 $W_{F W H M}$ 为反射率或透射率谱线谐振峰的半峰全宽。定义优值为 $F_{F O M} = S / W_{F W H M}$ ^［17］。

当r=60 nm，d=50 nm时，对传感器进行波长扫描仿真，图2是传感器加入不对称空孔结构前、后的透射率光谱曲线（设超表面上方环境为空气，折射率为1）。在入射波长为1036 nm和1159 nm处有两个透射谷，分别记为dip 1和dip 2，其 $W_{F W H M}$ 分别为0.1782 nm和0.2543 nm，光谱对比度分别为71.4%和99.4%。

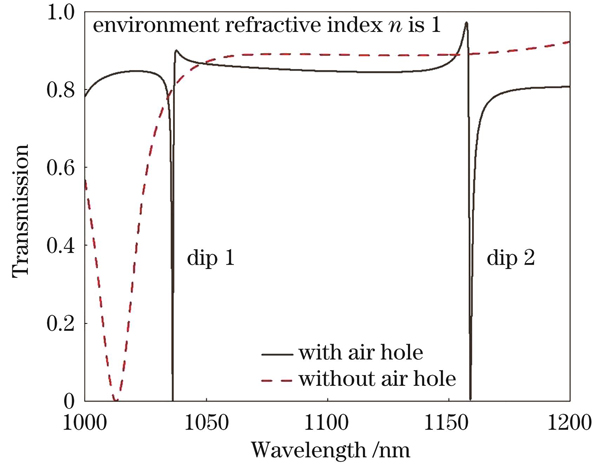

图 2. 超表面加入不对称空孔前（虚线）、后（实线）的透射光谱对比

Fig. 2. Comparison of transmission spectrum of metasurface with (solid line) and without (dotted line) asymmetric air hole

下载图片查看所有图片

从图2可以看出，dip 1和dip 2是空孔打破了周期单元结构的对称性引入的。调节单元结构不对称性的方法是改变空孔的半径及位置。图3展示了dip 1和dip 2两个Fano共振峰的Q与不对称参数d之间的关系（设超表面上方环境为空气，折射率为1），可见当d取较小数值时，只有dip 1的Q与1/d²成正比，表明面内不对称程度越低（即d越小），则Q越高，而dip 2的Q与1/d²无正比关系。因此dip 1为QBIC模式^［15］，dip 2不是QBIC模式。

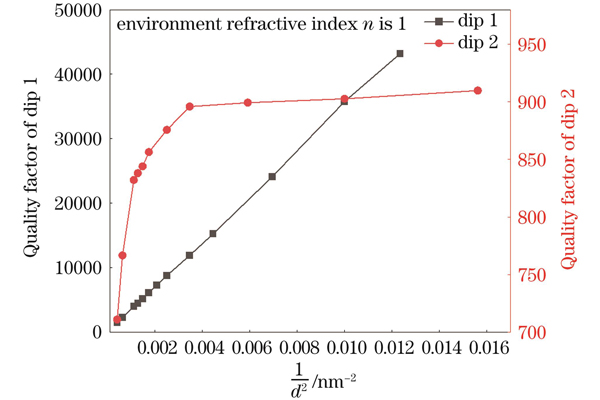

图 3. Q随1/d²的变化曲线

Fig. 3. Q versus 1/d²

下载图片查看所有图片

改变空孔半径r（分别取50、60、70 nm）和偏移量d（分别取20、30、40、50 nm），透射率谱的计算结果如图4所示（设超表面上方环境为空气，折射率为1）。在r一定的条件下调节d，d从20 nm增大到50 nm，dip 1出现了蓝移，dip 2出现了红移，且dip 1和dip 2的半峰全宽 $W_{F W H M}$ 都逐渐增大。在d一定的条件下，随着r的增大，dip 1的 $W_{F W H M}$ 逐渐增大，dip 2的 $W_{F W H M}$ 逐渐减小，dip 1和dip 2的共振波长均发生蓝移。根据上述仿真结果，该传感器选择r=60 nm、d=20 nm作为最终参数，此时dip 1的共振波长为1036.5 nm，dip 2的共振波长为1155.8 nm。计算得到两处Fano共振峰的 $W_{F W H M}$ 分别为0.02971 nm和0.21330 nm，FOM值分别为9387.0和1078.3，Q分别为9735.0和1216.2。

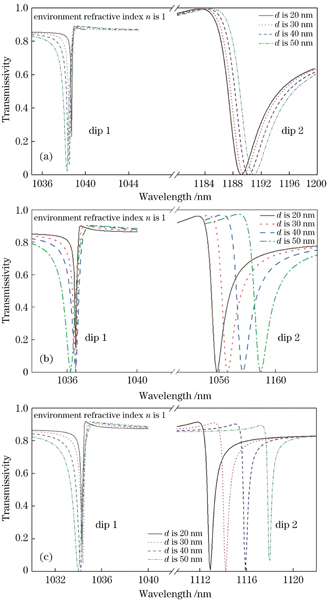

图 4. 超表面结构的透射率曲线。（a）r=50 nm；（b）r=60 nm；（c）r=70 nm

Fig. 4. Transmissivity curves of metasurface structures. (a) r=50 nm; (b) r=60 nm; (c) r=70 nm

下载图片查看所有图片

为了进一步研究两个Fano共振峰的形成机理，接下来利用近场分布讨论共振模式的特性。定义归一化电场强度和归一化磁场强度分别为|E|/|E₀|和|H|/|H₀|，其中，E₀为入射平面波电场矢量，H₀为入射平面波磁场矢量，E为谐振波长处的电场矢量，H为谐振波长处的磁场矢量。图5展示了两个共振模式的场分布（设超表面上方环境为空气，折射率为1）。图5（a）、（c）显示了在波长λ=1036.5 nm处，x-y平面上（z=t/2）的归一化电场强度和磁场强度分布，图5（b）显示了在λ=1155.8 nm处，x-y平面上（z=t/2）的归一化电场强度分布，图5（d）显示了在λ=1155.8 nm处，y-z平面上（x=0）的归一化磁场强度分布，箭头给出了场矢量的方向。从图5（a）可以观察到，在λ=1036.5 nm处，结构内场分布呈现出电四极子模式。从图5（b）可以观察到，在λ=1155.8 nm处，在x-y平面的局部区域内出现顺时针和逆时针的环形电场分布，从而形成沿z方向的一对方向相反的磁偶极子，这对磁偶极子与沿y方向偏振的磁场形成了y-z平面内的环形磁场分布，如图5（d）的黑色虚线框所示，最终形成了沿x方向振荡的环形偶极子^［18］。

图 5. 谐振波长处的电磁场分布。（a）λ=1036.5 nm，z=t/2；（b）λ=1155.8 nm，z=t/2；（c）λ=1036.5 nm，z=t/2；（d）λ=1155.8 nm， x=0

Fig. 5. Electromagnetic field distributions at resonant wavelengths. (a) λ=1036.5 nm, z=t/2; (b) λ=1155.8 nm, z=t/2; (c) λ=1036.5 nm, z=t/2; (d) λ=1155.8 nm, x=0

下载图片查看所有图片

3　超表面传感性能的分析

当超表面结构上方环境中被测物质的折射率和温度同时发生变化时，通过测量两个Fano共振峰的波长，可实现对折射率和温度的双参数传感，有效避免环境中折射率和温度之间的串扰，下面具体分析。图6显示在环境温度不变的条件下（设为室温25 ℃，此时固定硅的折射率为3.48，SiO₂衬底的折射率为1.45），当环境中液体折射率n不同时的透射光谱，可见随着折射率的增加，dip 1和dip 2均出现红移。图7显示了dip 1和dip 2的折射率灵敏度分别为278.9 nm·RIU^-1和230.0 nm·RIU^-1，可以看出折射率与共振波长具有良好的线性关系。

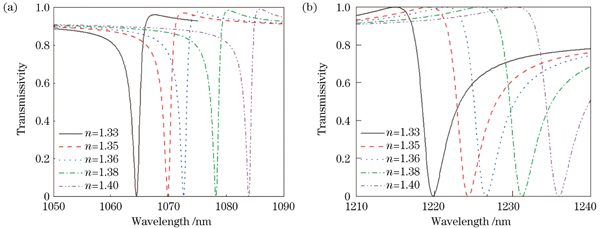

图 6. 不同n下的透射率曲线。（a）Dip 1；（b）dip 2

Fig. 6. Transmissivity curves under different n. (a) Dip 1; (b) dip 2

下载图片查看所有图片

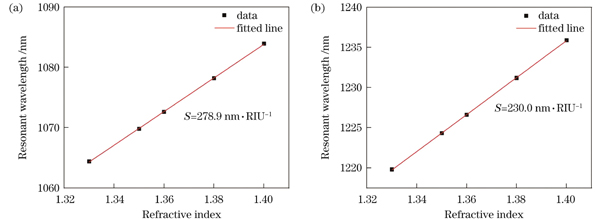

图 7. 当n从1.33变为1.40时dip 1和dip 2的共振波长与折射率依赖关系的线性拟合。（a）Dip 1；（b）dip 2

Fig. 7. Linear fitting of resonance wavelength as a function of refractive index for dip 1 and dip 2 when n changes from 1.33 to 1.40. (a) Dip 1; (b) dip 2

下载图片查看所有图片

表 1. 折射率和温度双参数传感的矩阵理论预测结果（ $Δ n_{c a l}$ 和 $Δ T_{c a l}$ ）和设定值（ $Δ n_{s e t}$ 和 $Δ T_{s e t}$ ）之间的对比

Table 1. Comparison among matrix-theory prediction results ( $Δ n_{c a l}$ and $Δ T_{c a l}$ ) and preset values ( $Δ n_{s e t}$ and $Δ T_{s e t}$ ) for refractive index and temperature dual-parameter sensing

$Δ n_{s e t}$	$Δ T_{s e t}$ /℃	$Δ λ_{1}$ /nm	$Δ λ_{2}$ /nm	$Δ n_{c a l}$	$Δ T_{c a l}$ /℃	$δ_{n}$ /%	$δ_{T}$ /%
0.02	20	5.83	5.35	0.0196	19.98	-2.00	-1.00
0.02	40	6.36	6.32	0.0201	39.605	0.50	-0.99
0.04	20	11.68	10.15	0.0406	19.08	1.50	-4.60
0.04	60	12.44	11.84	0.0407	58.25	1.75	-2.90
0.05	60	14.96	13.96	0.0496	59.79	-0.80	-0.35
0.07	40	20.28	17.76	0.0701	38.154	0.14	-4.60

查看所有表

表 2. 不同超表面结构传感性能的对比

Table 2. Comparison of sensing performance of different metasurface structures

Structure	Material	λ₀ /nm	S /（nm·RIU^-1）	Q	FOM	Reference
V-shape	TiO₂	909.88 921.36	186.96	5126	721	［7］
Two asymmetric rectangular hollows	Si	1124 1256	160.0	8428	575*	［10］
Complementary split-ring resonator metasurface	Si	1545 1610	155.0	3.86×10⁶		［11］
Au nanoparticle array	Au	856 1090	250.0	121		［20］
Silicon-notched disk	Si	1219.95 1311.70 1527.55	400.36	1252.3	292.23*	［12］
Si rectangular column	Si	1591 1651	419.45	3408	542.8	［21］
Our structure （“θ” shaped Si disc array）	Si	1036 1159	278.9	9735	9387	This work

查看所有表

当传感器用于环境温度传感时，以图8和图9中的计算结果设置超表面上方环境折射率n₁=1.33（水的折射率），环境温度范围为0~100 ℃。由于结构尺寸小，热膨胀系数可以忽略不计。利用SiO₂和Si的热光学系数进行仿真，热光学系数（κ）定义为光学材料的折射率（n₁）随温度（T）的变化率，即κ=（n₁-n₀）/（T-T₀），其中n₀为参考温度T₀对应的折射率。对于SiO₂，取κ=8.6×10^-6/K，T₀=25 ℃（室温），n₀=1.45；对于Si，取κ=1.84×10^-4/K^［19］，T₀=25 ℃，n₀=3.48。由已知温度T可确定SiO₂和Si的折射率。从图8可以看出，随着温度的升高，两个谐振峰都出现红移。

图 8. 不同温度下的透射率曲线。（a）Dip 1；（b）dip 2

Fig. 8. Transmissivity curves under different temperatures. (a) Dip 1; (b) dip 2

下载图片查看所有图片

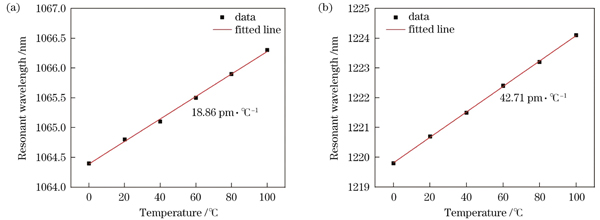

图 9. 共振波长随温度变化的线性拟合。（a）Dip 1；（b）dip 2

Fig. 9. Linear fitting of resonant wavelength as a function of temperature. (a) Dip 1; (b) dip 2

下载图片查看所有图片

图9显示了传感器的dip 1和dip 2的温度传感灵敏度，分别为18.86 pm·℃^-1和42.71 pm·℃^-1，可以看到，该传感器的谐振波长与温度的依赖关系也具有良好的线性特性。

基于上述结果，利用两个Fano共振峰的共振波长与待测物质的折射率和周围环境温度的线性依赖特性，可以实现折射率和温度的双参数传感测量。

双参数传感器可以用灵敏度矩阵（A）描述，共振波长的变化量表达式为

[\begin{array}{l} Δ λ_{1} \\ Δ λ_{2} \end{array}] = A [\begin{matrix} Δ n \\ Δ T \end{matrix}]

，（3）

式中： $Δ λ_{1}$ 和 $Δ λ_{2}$ 分别为dip 1和dip 2的共振波长变化量； $Δ n$ 和 $Δ T$ 分别为环境的折射率和温度的变化量；矩阵A定义为

A = [\begin{array}{l} A_{I 1} & A_{T 1} \\ A_{I 2} & A_{T 2} \end{array}]

，（4）

式中： $A_{I 1}$ 、 $A_{T 1}$ 分别为dip 1对应的折射率灵敏度和温度灵敏度； $A_{I 2}$ 、 $A_{T 2}$ 分别为dip 2对应的折射率灵敏度和温度灵敏度，其数值已经由前文计算得到，即

A = [\begin{array}{l} 278.9 n m \cdot R I U^{- 1} & 18.86 p m \cdot ℃^{- 1} \\ 230.0 n m \cdot R I U^{- 1} & 42.71 p m \cdot ℃^{- 1} \end{array}]

。（5）

根据式（3），折射率和温度的变化量表达式为

[\begin{array}{l} Δ n \\ Δ T \end{array}] = A^{- 1} [\begin{array}{l} Δ λ_{1} \\ Δ λ_{2} \end{array}]

。（6）

利用式（6），可在测量得到 $Δ λ_{1}$ 和 $Δ λ_{2}$ 后，计算得到 $Δ n$ 和 $Δ T$ ，从而实现折射率和温度的双参数传感。需要注意，应用式（6）的前提是矩阵A为可逆矩阵，这等价于矩阵A的第1行、第2行线性无关。从物理上讲，矩阵A的第1行、第2行线性无关反映的是共振波长与折射率和温度的依赖关系对于两个Fano共振峰呈现不同的规律。

接下来验证双参数传感器能够同时测量环境折射率和温度，本文展示了6组随机数据的计算结果，如表1所示，其中， $Δ n_{s e t}$ 和 $Δ T_{s e t}$ 为预先设定的环境折射率和温度的变化量， $Δ λ_{1}$ 和 $Δ λ_{2}$ 是环境折射率和温度变化引起的dip 1和dip 2谐振波长的变化量（由COMSOL软件仿真计算得到）， $Δ n_{c a l}$ 和 $Δ T_{c a l}$ 为基于矩阵理论式（6）预测得到的环境折射率和温度的变化量， $δ_{n}$ 和 $δ_{T}$ 分别为环境折射率和温度传感的相对误差，定义为 $δ_{n} = (Δ n_{c a l} - Δ n_{s e t}) / Δ n_{s e t}$ ， $δ_{T} = (Δ T_{c a l} - Δ T_{s e t}) / Δ T_{s e t}$ 。表1结果表明，矩阵理论预测结果相对于设定值的误差较小， $δ_{n}$ 和 $δ_{T}$ 均不超过±5%。

本文提出的“θ”形全介质硅超表面的双参数传感器，考虑其在实际加工中不可避免地会产生加工尺寸误差。在原尺寸大小w=150 nm，R₁=300 nm，r=60 nm的基础上，同时改变上述三个变量的大小，仿真其在-2~2 nm误差范围内对双重Fano共振峰位置的影响。仿真结果如图10所示：在-2~0 nm误差范围内，dip 1从1061.54 nm移动至1064.38 nm，dip 2从1215.54 nm移动至1219.81 nm；在0~2 nm误差范围内，dip 1从1064.38 nm移动至1067.28 nm，dip 2从1219.81 nm移动至1224.09 nm。双重Fano共振峰的波长变化绝对误差均在5 nm以内。

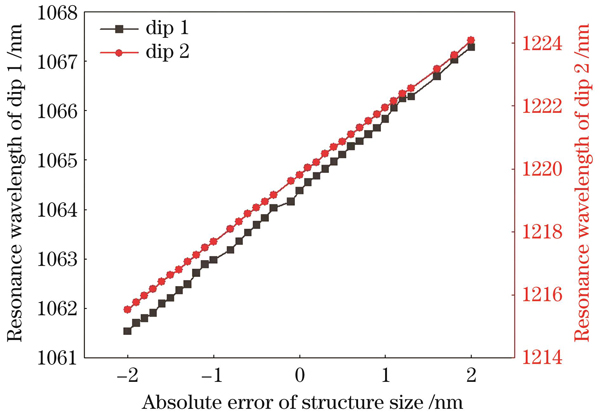

图 10. 谐振波长随结构尺寸绝对误差变化的曲线

Fig. 10. Resonance wavelength versus absolute error of structure size

下载图片查看所有图片

表2给出了本文所提结构与已有文献提出的一些结构在传感性能上的对比，带*标记的数值是根据参考文献中的数据计算得到的值，以便于直接对比。可以看出，本文设计的结构在具有较高灵敏度的同时，有较高的品质因子Q和FOM。

4　结论

提出了一种“θ”形全介质硅超表面双参数传感器，通过增加空孔破坏结构的对称性，获得了两个Fano共振峰，实现了温度和折射率的同时传感测量，有效避免了环境中折射率和温度的串扰问题。通过仿真计算选择优化空孔半径和偏移量等结构参数，最终得到两个Fano共振峰的折射率传感灵敏度S分别为278.9 nm·RIU^-1和230.0 nm·RIU^-1，温度传感灵敏度分别为18.86 pm·℃^-1和42.71 pm·℃^-1，FOM值最大为9387，Q最大为9735。此外，近场分析结果表明，这两个Fano共振中分别存在电四极子共振和环形偶极子共振，表明这两个Fano共振峰的形成机理不同。通过改变被测物质的折射率或温度，均可以改变Fano共振峰的波长，并且共振波长的改变对于两个Fano共振峰呈现不同的规律，从而可实现折射率和温度的双参数传感。所提超表面结构为高品质因子双参数传感器的设计提供了参考。
