基于RTK定位无人机的光电经纬仪姿态角测量精度检测方法
1 引言
飞机、导弹等飞行目标的姿态角一般指俯仰角、偏航角、横滚角,其是表征目标飞行状态的重要参数,精确测量该参数可以为飞行目标的设计改进、故障分析等提供依据。测姿方法通常分为内测和外测方法,内测方法可采用惯导设备进行测量,并使用遥测设备传输数据,但使用惯导和遥测时通常需要在被测目标上加装设备,在一些应用场景中会受到限制。而外测方法通常采用光电经纬仪进行视觉测量,这是一种被动测量手段,具有使用方便、测量精度高、可重复使用等优点。文献[1-5]介绍了利用光电经纬仪测量导弹姿态角的方法,常见的测量方法有双站交会测量法和单站测量法。
在研制具有姿态测量功能的光电经纬仪时,需对其测姿精度进行检测。常用的检测方法是在室内进行检测,通常使用姿态板模拟被测目标,将姿态板放置在平行光管焦面上,使用精度更高的三坐标测量机对姿态板特征点进行测量并拟合出姿态角,将该值作为真值检测光电经纬仪的测姿精度[6],其检测精度为0.05°,当用两台光电经纬仪进行交会测量时,使同一个姿态板在两个互成夹角的平行光管焦面上成像存在一定困难,所以该方法只适用于单台光电经纬仪测姿精度检测。双站交会测量姿态角通常使用的是目标轴线法,该方法通过判读软件精确分割图像获取目标在视窗中的轴线,然后解算得到目标的空间中轴线方程,得到其姿态参数[7],进行精度检测时,先选取空间已知两点构成一条作为精度比对的等效基准轴线。而构建等效基准轴线就需对两端点位置参数进行精确测量,载波相位动态实时差分技术(RTK)为其提供一条新的应用思路。
RTK是实时处理两个站载波相位测量值的差分方法,其利用参考站与移动站之间测量值误差的空间相关性,通过差分的方式消除大部分误差,从而实现cm级的定位精度。RTK具有定位精度高、方便可靠的技术优点,将RTK设备搭载于无人机(UAV)上,可以为光测、雷测、遥测等测控设备标校及精度检测提供方便高效的定位数据源[8]。本文针对室内光电经纬仪双站交会测姿精度检测中存在的困难,提出了一种室外基于RTK定位无人机技术的光电经纬仪双站交会测姿精度检测方法。
2 基于RTK无人机定位技术的测姿精度检测方法
2.1 精度检测原理

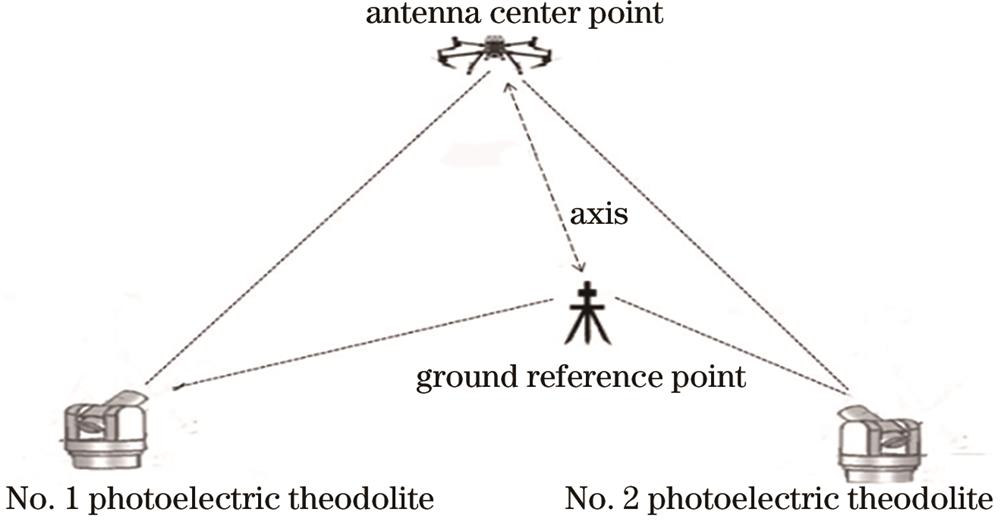

基于RTK无人机定位技术的测姿精度检测方法的基本原理是将无人机RTK天线中心点与地面基准点构成的连线作为待测目标的轴线,将该轴线的姿态角作为精度检测的标准值。进行经纬仪测姿精度检测时,使用两台经纬仪拍摄该轴线并通过事后判读、交会处理的方式得到轴线姿态角的测量值。测量值与标准值之差即为两台光电经纬仪交会测量时的姿态角测量误差[9]。检测原理如
图 1. 测姿精度检测原理示意图
Fig. 1. Schematic diagram of attitude measurement accuracy detection principle
定义测姿精度检测中所使用的坐标系:
1)地心直角坐标系OdXdYdZd。原点Od是地球质心;Zd轴是地球椭球的旋转轴,指向地球地极;Xd在赤道平面内,在本初子午面与赤道的交线上,指向经度零点为正;Yd轴与Xd轴、Zd轴构成右手坐标系,在与Xd轴正交方向上,Xd轴与Yd轴构成赤道面。
2)垂直测量坐标系OfXfYfZf。其基准为地面基准点的铅垂线和水平面,原点Of为地面基准点;Yf轴与地面基准点的铅垂线一致,正向指向地球椭球外;Xf为地面基准点所在子午面与地面基准点水平面的交线,指向大地正北为正;Zf在以地面基准点的水平面,与XfYf构成右手坐标系。

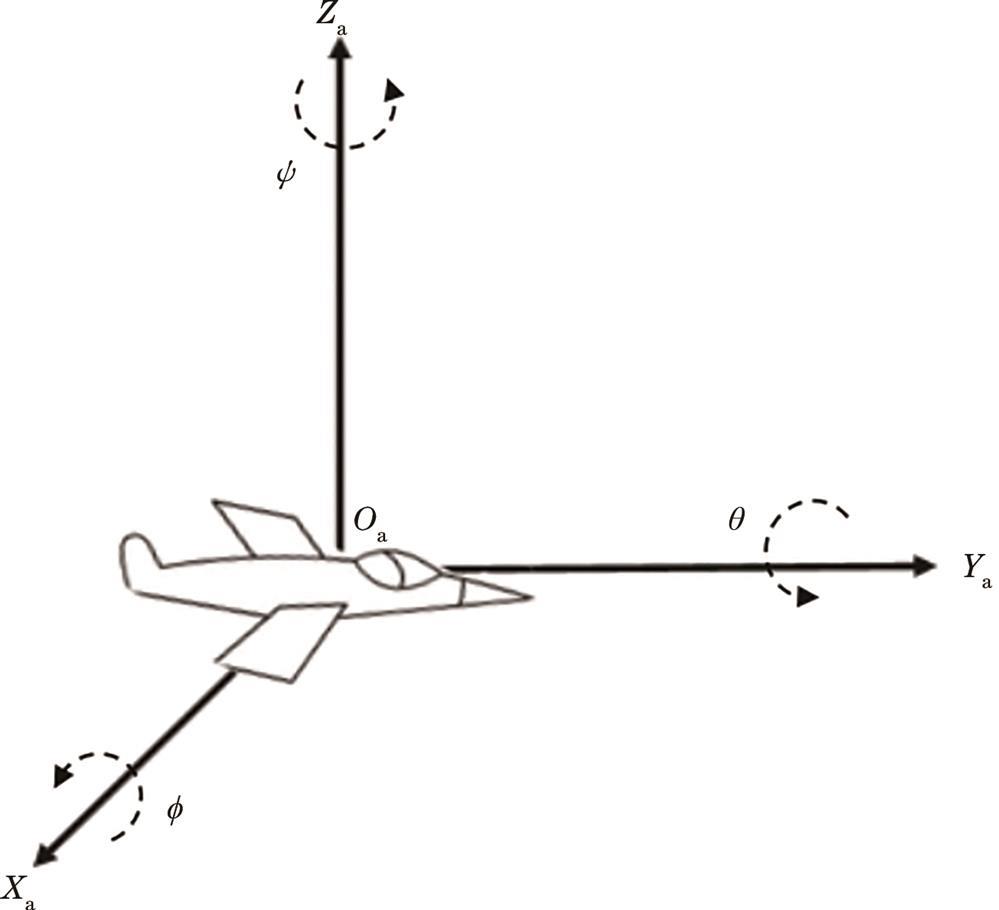

3)姿态角坐标系OaXaYaZa。其是指固定在飞行器上的遵循右手法则的三维正交直角坐标系,其原点Oa位于飞行器的质心;Xa轴垂直于飞行器参考面并指向飞行器右方;Ya轴位于飞行器参考平面内平行于机身轴线并指向飞行器前方;Za轴在参考面内垂直于XaOaYa平面,指向飞行器上方。目标俯仰角
根据姿态角的定义,用RTK定位无人机和地面基准点构造姿态角时,以其天线中心点与地面基准点的连线作为目标轴线。如

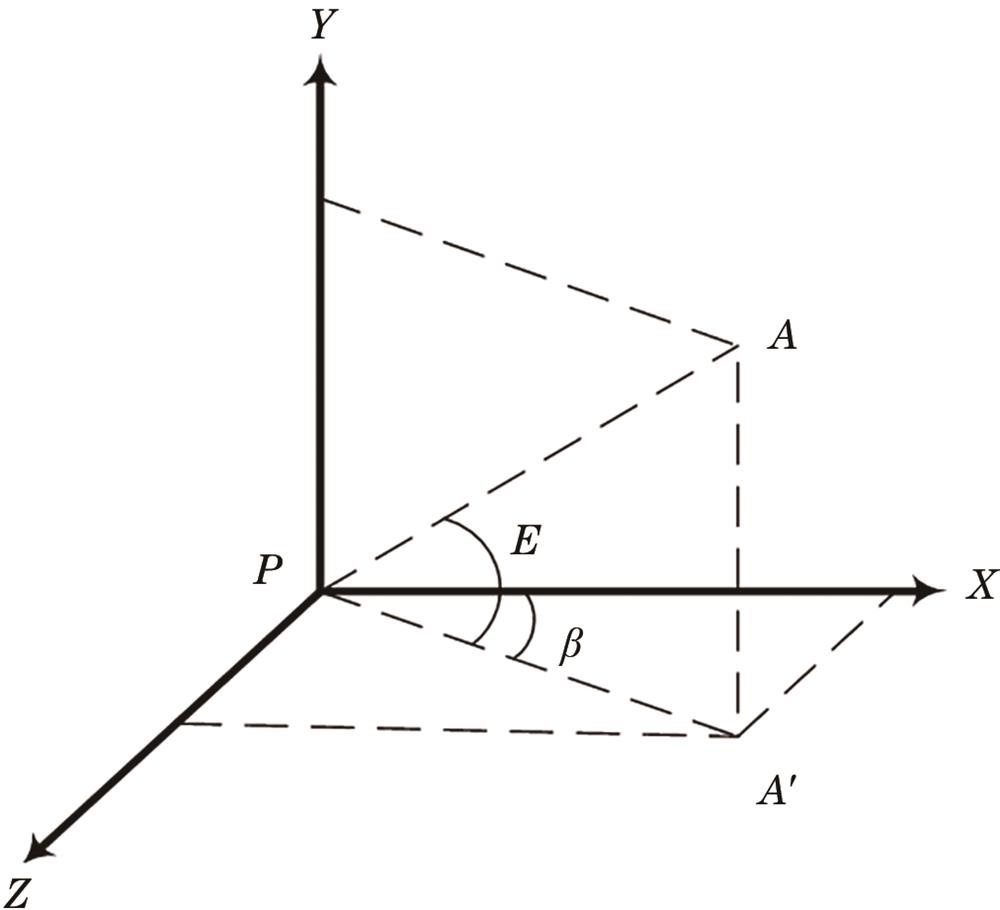

图 3. 实验中构建的垂直测量系与空间直角坐标
Fig. 3. Vertical measuring system and the space rectangular coordinate constructed in the experiment
2.2 姿态角精度检测方法

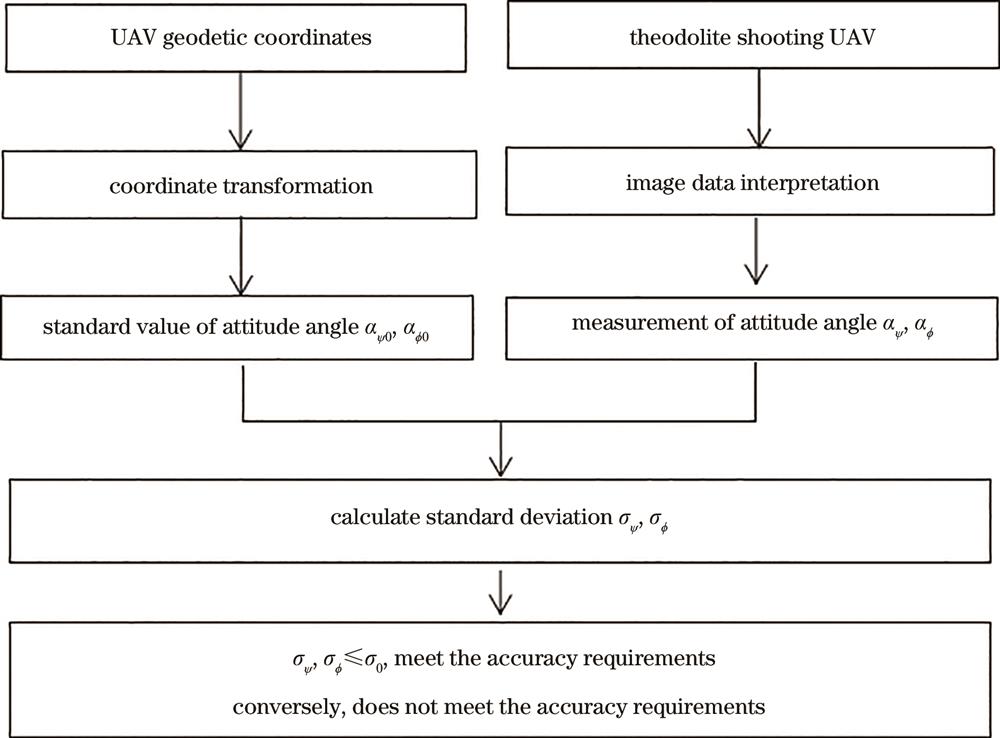

姿态角精度检测流程概括为
1)获取大地坐标。获取无人机RTK天线中心点A点和地面基准点P点的大地坐标,A点坐标可从RTK测量设备得到,P点坐标可事先通过大地精确测量得到,所测量的坐标值一般是由WGS84坐标系统表示的,统一用2000国家大地坐标系表示,由纬度
2)坐标转换。将A、P两点的地心大地坐标转换成地心直角坐标,再将地心直角坐标转换为测站直角坐标。地心大地坐标转换成地心直角坐标可表示为
式中:
以地面基准点P为原点构建测量直角坐标系,将地心直角坐标转换成垂线测量直角坐标可表示为
式中:
3)姿态角标准值计算。计算轴线的偏航角β和俯仰角
4)结果对比。将A、P两点连线所构成的轴线放入光电经纬仪视场进行姿态测量,通过图像判读后得到偏航角和俯仰角测量值
2.3 RTK定位精度分析
在卫星定位实际应用中,无人机RTK定位所得的测量值精度无论采用哪种卫星观测量进行定位,都会受到各种因素的影响而产生定位误差,不同因素引起的定位误差大小也不相同。根据定位误差产生的原因将误差分为3类。
1)与导航卫星有关的误差。主要包括:卫星轨道误差、卫星钟差和卫星天线相位偏差。此次实验场景中采用无人机进行短基线(<15 km)动态定位,目前,国际GNSS服务(Internationsal GNSS service)提供时间间隔为5 min、30 s、5 s的最终卫星钟差精度已达到0.075~0.15 ns[11],且在RTK的高精度定位测量中可以采用对观测值进行差分处理的方式来减弱或消除卫星天线相位中心偏差的影响。所以此类误差在此实验场景中基本可以忽略不计。
2)与传播路径有关的定位误差。受电离层影响,主要是电离层的闪烁和电磁波的折射作用使传播路径和卫地几何距离之间产生偏差而导致的延迟误差。在实验中,主要应用Klobuchar电离层经验模型,具体可表示为
式中:
相关的定位误差同时也会受多路径效应的影响。减小多路径效应误差的方法有:①尽量避免在测站周围有高大的对卫星信号容易产生反射的物体;②对接收机天线加以改进,应尽量抑制反射信号对直接信号的干扰;③多路径效应的大小会随着时间的变化而出现周期性的变化。因此,在实验中可通过延长观测时间来降低多路径效应对定位精度的影响。
3)与接收机有关的定位误差。①接收机钟差,一般利用双差模型来消除接收机钟差的影响。②接收机天线相位偏差,通常使用内插的方法即可对接收机天线相位偏差进行改正,以消除该部分偏差的影响,在进行相对定位解算时也可以消除该部分误差。③观测噪声,载波相位的观测噪声一般为波长的1%,在数据处理中采用长时间观测、改善硬件设计或提高硬件质量等方法来减小观测值噪声的影响。
2.4 不确定度及误差传导分析
为满足姿态角精度检测的要求,在构造目标轴线的姿态角时需要对其进行不确定度分析。姿态角标准值的不确定度与RTK设备的定位精度、无人机与基准点之间的距离相关,根据误差传递原理,不确定度计算可表示为
式中:
姿态角标准值的精度要高于光电经纬仪的测姿精度才可作为检测标准,通常情况下要求标准值的3倍不确定度小于光电经纬仪的测姿精度。若双站交会系统的测姿精度
无人机RTK定位精度为1 cm,根据上述条件,无人机与基准点之间的距离应满足r≥1.15 m。
2.5 布站规则
当RTK设备距离光电经纬仪过远或过近时,都会影响目标成像,且目标轴线不能占据合适的视场,因此在设计布站规则时需充分考虑被检设备参数的设置。
在测量姿态角时要求RTK设备轴线成像像元数不少于
根据姿态角测量原理,目标成像的像元数越多,测姿精度越高。因此,为了检验光电经纬仪在成像像元数最少的情况下,是否仍能满足测姿精度要求,在设计布站时将轴线占据的像元个数取为
在设计布站规则时,除需要考虑无人机与基准点的轴线所占像元数,还需要考虑无人机的成像情况。当无人机距离光电经纬仪过远时,成像像元数太少,不能进行数据判读;当无人机距离光电经纬仪过近时,存在景深问题,其使无人机不能成像。无人机成像像元数与布站距离的关系可表示为
假设f=2000 mm、N=400、δ=10 μm,φ=20 cm,根据
根据
表 1. 布站参数与成像像元数
Table 1. Station layout parameters and number of imaging pixels
|
3 精度检测实验
3.1 准备工作
1)无人机定标系统。选用大疆M300RTK旋翼无人机,该型号无人机直径φ为895 mm,位置精度
2)双站光电经纬仪。交会测量的两台光电经纬仪焦距f=2000 mm、δ=10 μm,其测角精度为15″,双站交会测姿精度为1.5°。

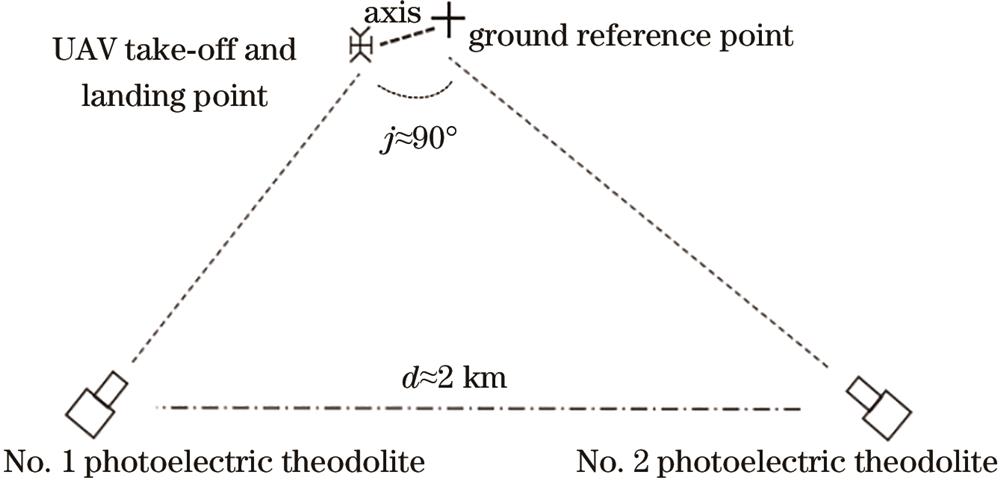

3)设备布站。实验中的设备布站如
3.2 结果分析
经过合理布站,所有的站址坐标通过精确测量来获得,在无人机起飞后,开始记录测量每组数据,其处理结果如
表 2. 采用基于RTK定位无人机和光电经纬仪图像判读的轴线测量结果
Table 2. Axis measurements based on RTK UAV and photoelectric theodolite image interpretation
|
以上10组测量结果数据表明:偏航角最大测量误差为0.90°,最小测量误差为0.50°,测量误差标准差为0.67°,俯仰角最大测量误差为1.09°,最小测量误差为0.50°,测量误差标准差为0.82°。
由实验分析结果可得,双站光电经纬仪交会测姿系统姿态角测量的真实指标误差
4 总结
提出了一种基于RTK定位无人机的光电经纬仪测姿精度检测方法。根据光电经纬仪双站交会测量时的姿态角精度标定需求,通过无人机和地面基准点来构造用于精度检测的基准轴线,对基准轴线姿态角的标准值进行不确定度分析,研究制定布站规则。具体过程为:布站前选用经过精度检验的RTK定位无人机和光电经纬仪,布设地面基准点地标和无人机平台,将测量地面基准点和无人机RTK定位点坐标值统一转化为国家2000大地坐标系下的坐标值,两台光电经纬仪间的布设距离为2000 m,经纬仪交会角度约为90°,无人机与基准点和经纬仪的距离分别为10 m和1420 m。由不确定度分析和布站规划的结果可知,在该布站条件下,基于无人机和地面基准点构造的轴线姿态角精度达到0.06°,满足对测姿精度为1.5°的双站交会光电经纬仪测姿系统精度检测的要求。实验结果表明:基于此方法测得的经纬仪双站交会测姿系统的姿态角测量精度在1°以内,该值接近于系统真实指标,说明此方法可以应用于外场光电经纬仪姿态测量精度的检测工作。所提方法可操作性强,适用于外场常态化精度检测,具有较高的推广应用价值。
[1] 张原, 王志乾, 乔彦峰, 等. 导弹发射姿态测量方法研究[J]. 中国光学, 2015, 8(6): 997-1003.
Zhang Y, Wang Z Q, Qiao Y F, et al. Attitude measurement method research for missile launch[J]. Chinese Journal of Optics, 2015, 8(6): 997-1003.
[2] 罗宽, 范蕾, 高玉军, 等. 基于光测图像的空间目标的俯仰角和偏航角的测量技术[J]. 长春理工大学学报(自然科学版), 2007, 30(3): 12-14, 9.
Luo K, Fan L, Gao Y J, et al. Measuring technology on elevation angle and yawing angle of- space target based on optical measurement method[J]. Journal of Changchun University of Science and Technology (Natural Science Edition), 2007, 30(3): 12-14, 9.
[3] 洪国庆. 基于光学的空间物体姿态测量技术研究[D]. 哈尔滨: 哈尔滨工程大学, 2018: 14-28.
HongG Q. The study of space object attitude measurement technology based on optics[D]. Harbin: Harbin Engineering University, 2018: 14-28.
[4] 赵立荣. 基于机器视觉的靶场飞行器姿态测量方法研究[D]. 长春: 长春理工大学, 2016: 8-19.
ZhaoL R. Methodoligy of attitude measurements for aircrafts in shooting range based on computer vision technique[D]. Changchun: Changchun University of Science and Technology, 2016: 8-19.
[5] 赵怀学, 田留德, 赵建科, 等. 光电经纬仪姿态测量精度分析及室内评价方法[J]. 光学学报, 2018, 38(1): 0112004.
[6] 王颖, 葛超, 崔铁成. 多面交会姿态测量方法研究[J]. 弹箭与制导学报, 2017, 37(4): 165-167, 176.
Wang Y, Ge C, Cui T C. Research on attitude measurement of polyhedral intersection[J]. Journal of Projectiles, Rockets, Missiles and Guidance, 2017, 37(4): 165-167, 176.
[7] 胡小丽, 唐明刚, 张三喜, 等. 基于中轴线像长匹配的靶场单站姿态测量方法[J]. 应用光学, 2017, 38(5): 746-750.
[8] 庞岳峰, 霍文杰, 张彬艳, 等. 一种基于RTK的遥测设备方位零位标定方法[J]. 遥测遥控, 2020, 41(2): 68-74.
Pang Y F, Huo W J, Zhang B Y, et al. Azimuth zero position calibration method of telemetry equipment based on RTK surveying technology[J]. Journal of Telemetry, Tracking and Command, 2020, 41(2): 68-74.
[9] 朱江山, 吴志勇, 刘宁博. 光电经纬仪跟踪飞机3D姿态方法研究[J]. 计算机与数字工程, 2018, 46(8): 1654-1658.
Zhu J S, Wu Z Y, Liu N B. Methods study of 3D attitudes for photoelectric theodolite tracking aircraft[J]. Computer & Digital Engineering, 2018, 46(8): 1654-1658.
[10] 符宾, 吴坦. 光电经纬仪姿态高精度测量研究[J]. 测绘与空间地理信息, 2018, 41(10): 236-238.
Fu B, Wu T. Research on the high accuracy measurement of photoelectric theodolite[J]. Geomatics & Spatial Information Technology, 2018, 41(10): 236-238.
DuF. Error analysis and processing of RTK technology in GPS/BDS combined positioning[D]. Xi’an: Xi’an Polytechnic University, 2016: 18-28.
