基于双目线结构光的承轨台测量

王雪嵩; 邵双运; 苏晓东; 刘绍毅; 罗珏婷

doi:doi:10.3788/LOP57.211202

激光与光电子学进展, 2020, 57 (21): 211202, 网络出版: 2020-10-26

基于双目线结构光的承轨台测量下载： 799次

Measurement of Rail Bearing Platform Based on Binocular Line-Structured Light

论文大纲

王雪嵩邵双运 ^*苏晓东刘绍毅罗珏婷

作者单位

北京交通大学理学院, 北京 100044

测量双目立体测量 CRTS型轨道板 Spearman秩相关系数承轨台 measurement binocular stereometry CRTS track slab Spearman rank correlation coefficient rail bearing platform

AI 词云图 AI语音精读 AI语音超短摘要

注：本部分内容由 AI 自动生成，请您知悉。

摘要

针对现有承轨台检测方法中存在的问题,提出一种基于改进的双目线结构光传感器的承轨台测量方法。测量时双目传感器中两个相机与承轨台之间的相对位置保持不变,通过传感器内置的驱动装置控制线激光器移动完成承轨台的扫描,获得点云数据,这提高了承轨台预埋套管位置的数据采集效果和测量精度。在承轨台点云数据处理方面,提出了基于Spearman秩相关系数的点云数据分割提取方法,根据参数定义,实现承轨台5项关键几何参数的自动非接触测量。实验结果表明,所提测量方法精度可达0.3 mm,满足轨道板检测的要求。

Abstract

This study proposes an improved rail bearing platform measurement method based on a binocular line-structured light sensor to alleviate the problems pertaining to the existing rail bearing platform detection methods. During the measurement, the relative position of the two cameras in the binocular sensor and rail bearing platform remains unchanged. Scanning of the rail bearing platform is performed by controlling the line laser movement using the driving device built in the sensor to obtain the point cloud data, which improves the data acquisition effect and measurement accuracy of the embedded sleeve position of the rail bearing platform. Concerning point cloud data processing, a method for point cloud data segmentation and extraction based on the Spearman rank correlation coefficient is proposed. Automatic, noncontact measurement of five key geometric parameters of rail bearing platform is conducted. The experimental results show that the accuracy of the proposed measurement method is up to 0.3 mm, which can fulfill the requirements of track plate detection.

1 引言

随着我国高速铁路事业的不断发展,高速铁路运营速度已达350 km/h,这对轨道的安全性提出了更高的要求,从目前的发展形势来看,无砟铁路的建设已成为铁路建设的主要方向之一^[1-2]。轨道板作为承载轨道的基础,直接影响线路的稳定性、平顺性及列车运行的安全性^[3]。高速铁路CTRSⅢ型无砟轨道板系统具有自主知识产权,已在高速铁路建设中全面使用,其采用工厂化预制,一次成型生产^[4],在轨道板出厂检测中有严格的检测要求。承轨台作为轨道板的重要组成部分,其制造精度直接影响整个轨道板的质量。然而,由于承轨台几何参数多是基于其各部分之间的空间关系定义的,传统方法无法对其进行准确、简便的测量,会对轨道板厂的生产效率和出品质量造成影响。因此,对承轨台几何参数的测量研究具有重要意义。

目前,对承轨台几何参数的检测方法主要有游标卡尺法、全站仪法、数字摄影测量法及结构光法等。游标卡尺法操作简单,但测量效率低,无法满足轨道板厂批量生产的检测需求^[5];全站仪法和数字摄影测量法的测量效率较游标卡尺法略有提高,但仍需提前在轨道板上布置标志物,测量过程复杂,对检测环境要求较高^[6-8];结构光法通过驱动线结构光传感器^[9-10]或光栅投影扫描仪^[11]来对承轨台进行逐个扫描,进而获得整个轨道板的点云数据,具有测量效率高、结果准确的优点,然而在实际工程应用中,由于轨道板尺寸较大、测量精度要求高,对轨道板长、宽边方向扫描移动机构的移动范围和定位精度有很高的要求,从而会出现系统实现难度较大、成本较高的问题。

为获得承轨台的几何参数,需要对承轨台点云数据进行分割提取。当前的分割提取算法主要有三种,分别为基于边界检测、基于区域增长及基于聚类分析的点云分割提取算法。其中,基于边界检测的点云分割提取算法通过识别点云数据中不同特征面间的过渡边界来将整个点云数据分割为多个独立特征面,但该算法需要对大量点云数据进行运算,识别效率较低^[12];基于区域增长的点云分割提取算法在确定种子点后,通过一定的数据生长规则,将符合条件的点云数据提取出来,完成点云数据的分割提取,因此,种子点的选择对算法最终结果影响较大^[13];基于聚类分析的点云分割提取算法不需要选取种子点,算法提取效果取决于模型及K值的选取^[14]。

课题组^[9]提出过一种基于线结构光传感器的轨道板几何形貌检测方法,该方法对获得的单个承轨台切面轮廓进行处理,得到测量结果。由于无法保证切面轮廓与轨道板底板平面严格垂直,为保证测量精度,需校正传感器得到的承轨台切面轮廓数据。本文提出一种基于空间三维数据的承轨台参数测量方法,该方法无需提前对点云数据进行校正,简化了数据处理流程。

综上所述,目前的承轨台测量方法都存在一些短板或缺陷,无法满足轨道板厂的实际生产检测需求。根据承轨台的结构特点,本文提出基于改进的双目线结构光传感器的承轨台测量方法,测量时,双目传感器中两个相机与承轨台相对位置保持不变,通过传感器内置的驱动装置控制线激光器以实现对承轨台的扫描。线激光器仅为传感器提供特征点,驱动装置的定位精度对测量结果没有影响。通过双目匹配得到的承轨台点云数据既提高了预埋套管位置处的数据采集效果及测量精度,又降低了系统对激光器驱动装置精度的要求。所提方法具有系统结构简单,易于集成到整个轨道板测量系统中的特点。在点云数据分割提取方面,针对现有算法存在的运算量大、逻辑复杂等问题,本文提出一种基于统计学的Spearman秩相关系数的承轨台点云数据自动分割提取方法,该方法利用空间几何关系计算承轨台几何参数,提高了测量精度。

2 承轨台几何参数自动测量系统

2.1 轨道板测量系统方案

图1为轨道板测量系统结构示意图,测量系统由2套双目结构光传感器(sensor)和龙门架(portal frame)构成。利用两个传感器分别对不同位置的承轨台进行扫描,如图1(a)所示,在龙门架的驱动下,根据轨道板结构参数,依次完成全部承轨台的扫描,如图1(b)所示,最终得到整个轨道板的点云数据。在测量单个承轨台时,整个传感器与承轨台相对位置不变,由传感器内置的驱动装置驱动线激光器完成对单个承轨台的扫描。因此,与现有轨道板测量系统相比,该测量方案仅需控制传感器沿轨道板长边方向移动即可完成对整个轨道板的扫描。

2.2 双目结构光传感器

为满足承轨台测量需求,采用改进的激光视觉传感器结构,包括两个相机(camera 1、camera 2)、线激光器(laser)及电控位移平台(displacement platform),线激光器固定于电控位移平台的移动装置上,传感器结构如图2所示。对待测物体进行测量时,保持相机间相对位置不变,用电控位移平台驱动线激光器对待测物体进行扫描,采用双目立体视觉测量算法获得扫描物体的点云数据。双目系统基线距离为600 mm,相机分辨率为2592 pixel×2048 pixel,像素大小为4.8 μm×4.8 μm,镜头焦距为12 mm。

3 承轨台参数测量原理

3.1 承轨台点云数据获取

图3为实际承轨台测量系统,在整个测量过程中,两相机与承轨台的相对位置保持不变,电控位移平台驱动固定在其移动装置上的激光器,使激光器沿箭头所示方向每次移动固定步长,每移动一个位置,两个相机同时拍摄投射在承轨台上的光条图像,经双目匹配及三维重建后,得到整个承轨台的点云数据,通过数据处理得到测量结果。

图 1. 轨道板检测系统示意图。(a)侧视图;(b)俯视图

Fig. 1. Schematic of slab detection system. (a) Side view; (b) top view

下载图片查看所有图片

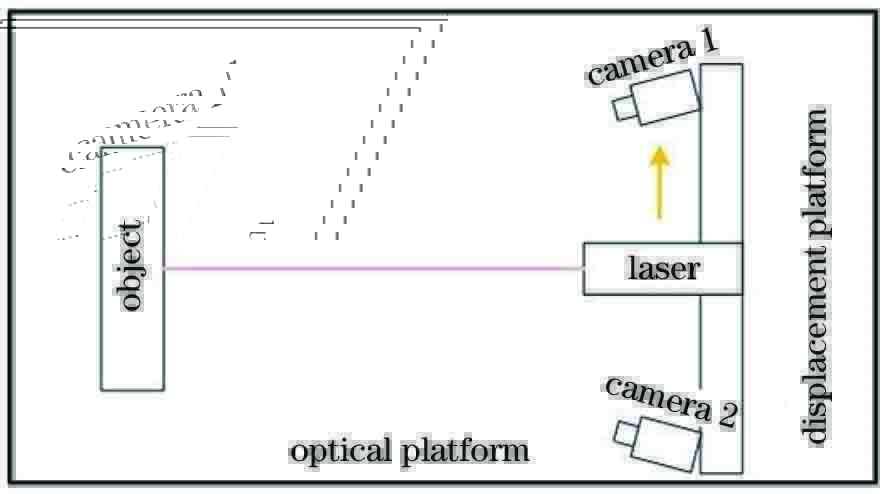

图 2. 双目结构光测量系统示意图

Fig. 2. Schematic of binocular structured light measurement system

下载图片查看所有图片

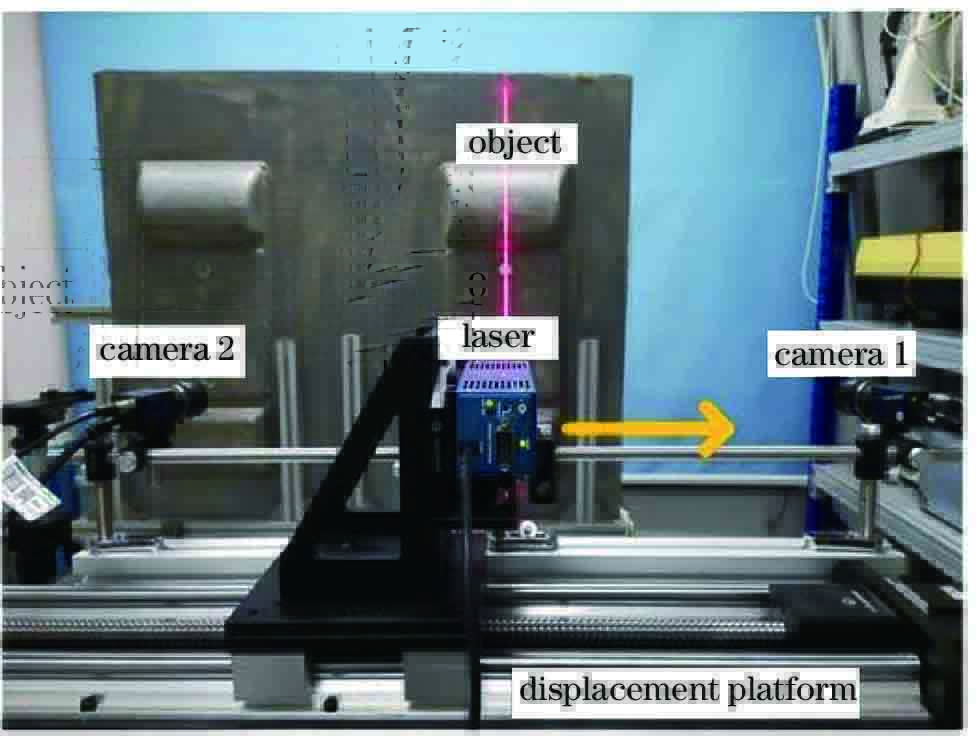

图 3. 承轨台测量系统

Fig. 3. Measurement system of rail bearing platform

下载图片查看所有图片

图4为双目立体视觉测量模型,设左相机位于世界坐标系O-xyz的原点处且无旋转,图像坐标系为O_l-X_lY_l,有效焦距为f_l;右相机坐标系为o_r-x_ry_rz_r,图像坐标系为O_r-X_rY_r,有效焦距为f_r。s_l、s_r均为归一化系数,相机透视变换模型为

\begin{array}{l} s_{l} [\begin{array}{l} X_{l} \\ Y_{l} \\ 1 \end{array}] = [\begin{array}{l} f_{l} & 0 & 0 \\ 0 & f_{l} & 0 \\ 0 & 0 & 1 \end{array}] [\begin{array}{l} x \\ y \\ z \end{array}], (1) \\ s_{r} [\begin{array}{l} X_{r} \\ Y_{r} \\ 1 \end{array}] = [\begin{array}{l} f_{r} & 0 & 0 \\ 0 & f_{r} & 0 \\ 0 & 0 & 1 \end{array}] [\begin{array}{l} x_{r} \\ y_{r} \\ z_{r} \end{array}] 。 (2) \end{array}

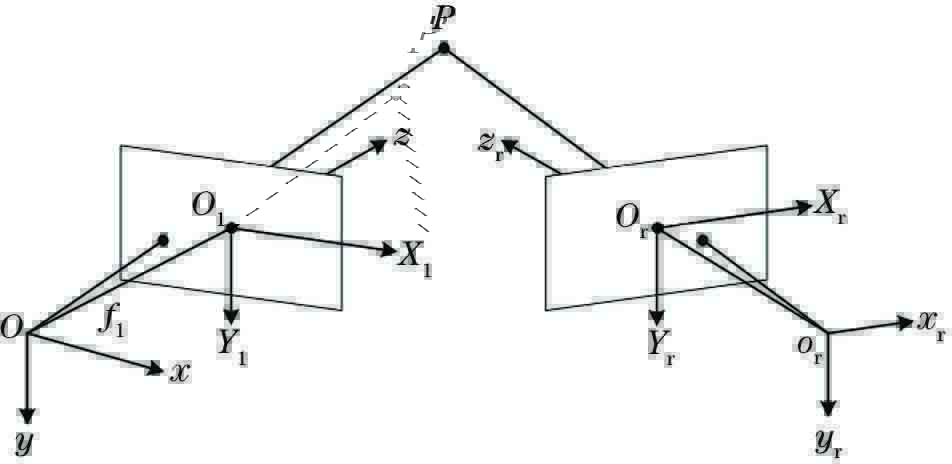

图 4. 双目立体视觉测量模型

Fig. 4. Binocular stereo vision measurement model

下载图片查看所有图片

O-xyz坐标系与o_r-x_ry_rz_r坐标系之间的相互位置关系可通过空间转换矩阵M_lr表示,表达式为

\begin{array}{l} [\begin{array}{l} x_{r} \\ y_{r} \\ z_{r} \end{array}] = M_{lr} [\begin{array}{l} x \\ y \\ z \\ 1 \end{array}] = [\begin{array}{l} r_{1} & r_{2} & r_{3} & t_{x} \\ r_{4} & r_{5} & r_{6} & t_{y} \\ r_{7} & r_{8} & r_{9} & t_{z} \end{array}] [\begin{array}{l} x \\ y \\ z \\ 1 \end{array}], \\ M_{lr} = [\begin{array}{l} R & T \end{array}], (3) \end{array}

式中:R= $[\begin{array}{l} r_{1} & r_{2} & r_{3} \\ r_{4} & r_{5} & r_{6} \\ r_{7} & r_{8} & r_{9} \end{array}]$ 和T= $[\begin{array}{l} t_{x} \\ t_{y} \\ t_{z} \end{array}]$ 分别为O-xyz坐标系与o_r-x_ry_rz_r坐标系之间的旋转矩阵和原点之间的平移变换矢量。

由(1)~(3)式可知,对于O-xyz坐标系中的空间点,两相机像面点之间的对应关系为

ρ_{r} [\begin{array}{l} X_{r} \\ Y_{r} \\ 1 \end{array}] = [\begin{array}{l} f_{r} r_{l} & f_{r} r_{2} & f_{r} r_{3} & f_{r} t_{x} \\ f_{r} r_{4} & f_{r} r_{5} & f_{r} r_{6} & f_{r} t_{y} \\ r_{7} & r_{8} & r_{9} & t_{z} \end{array}] [\begin{array}{l} \frac{z X_{l}}{f_{l}} \\ \frac{z Y_{l}}{f_{l}} \\ \begin{array}{l} z \\ 1 \end{array} \end{array}] 。 (4)

于是,空间点三维坐标可以表示为

\{\begin{array}{l} x = \frac{z X_{l}}{f_{l}} \\ y = \frac{z Y_{l}}{f_{l}} \\ z = \frac{f_{l} (f_{r} t_{x} - X_{r} t_{z})}{X_{r} (r_{7} X_{l} + r_{8} Y_{l} + f_{l} r_{9}) - f_{r} (r_{1} X_{l} + r_{2} Y_{l} + f_{l} r_{3})} = \\ \frac{f_{l} (f_{r} t_{y} - X_{r} t_{z})}{Y_{r} (r_{7} X_{l} + r_{8} Y_{l} + f_{l} r_{9}) - f_{r} (r_{4} X_{l} + r_{5} Y_{l} + f_{l} r_{6})} \end{array}, (5)

双目系统经标定后,焦距f_l、f_r、旋转矩阵R和平移矢量T已知。因此,左相机像面上的任意一点只要能在右相机像面上找到对应的匹配点,即可计算出该点在相机坐标系下的三维坐标,这种方法是点对点的运算。像面上的所有点只要存在相应的匹配点,就可以参照上述运算,获得其在相机坐标系下的三维坐标。承轨台点云数据如图5所示。

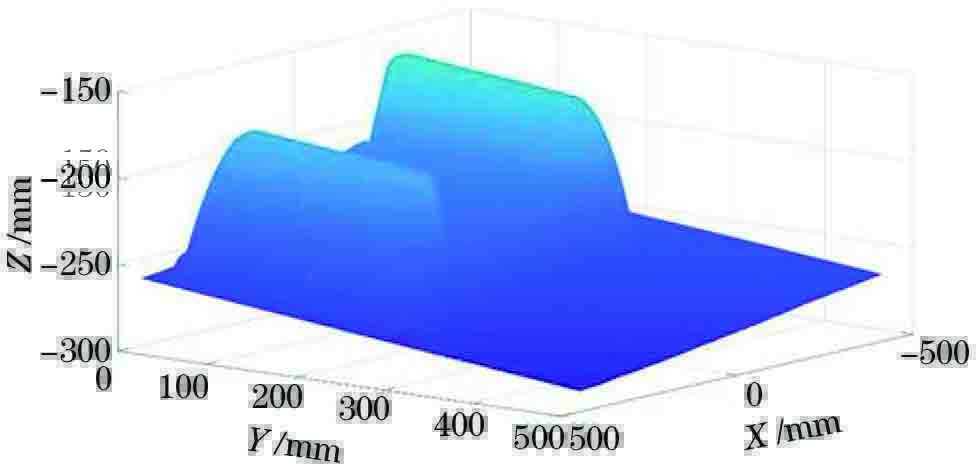

图 5. 承轨台点云数据

Fig. 5. Point cloud data of rail bearing platform

下载图片查看所有图片

3.2 点云数据分割提取

承轨台点云数据分割提取主要基于Daniel趋势检测法。该方法应用Spearman秩相关系数进行统计分析。Spearman秩相关系数是一种与分布无关的无参数检验方法,是度量变量之间相关性强弱的物理量。在Spearman秩相关检验中,不需考虑序列的真实数据,只需将序列数据转换为依次排名,数据量一般要求4个以上^[15-16]。

定义1:设(x₁,x₂,…,x_n)是来自总体X的样本,将x_i(i=1,2,…,n)从小到大排序为x₍₁₎<x₍₂₎<…<x₍_n₎。如果x_i= $x_{(R_{i}^{*})}$ ,则 $R_{i}^{*}$ 为x_i的秩。

定义2:设(x₁,y₂),…,(x_n,y_n)是一来自变量X和Y的随机样本,将x₁,x₂,…,x_n和y₁,y₂,…,y_n从小到大排序,则Spearman秩相关系数表达式为

r_{s} = 1 - \frac{6 \sum_{i}^{=} d_{i}^{2}}{n (n^{2} - 1)}, (6)

式中:秩次差d_i=R(x_i)-R(y_i),R(x_i)和R(y_i)分别为x_i和y_i的秩。r_s的大小可反映数据的变化趋势。若r_s>0,表明数据变化呈上升趋势;若r_s<0,表明数据变化呈下降趋势;若两个样本满足严格的单调递增或递减关系,则r_s=1或-1。要求变量X和变量Y中的任意两个值的秩都不相同,若有某两个值的秩相同,只要小于观测值的个数n也是允许的。

显然,Spearman秩相关系数具有以下性质

1) r_s(A,B)=r_s(B,A);

2) 如果A=B,则r_s(A,B)=1;

3) $|r_{s} (A, B)|$ ≤1。

在对承轨台数据进行识别时,设原始数据为{a₁,a₂,…,a_n},设a_i的Spearman秩相关系数为r_s_i。为计算r_s_i,首先将{a_i,a_i₊₁,…,a_i₊₉}设为一组,根据(6)式计算得a_i的Spearman秩相关系数r_s_i,遍历所有数据,即可得到整个原始数据对应的Spearman秩相关系数。

由于传感器每次测量得到的点云数据为承轨台某一剖面的轮廓数据,得到的数据按若干条承轨台剖面轮廓数据的顺序排列,因此只需识别出某些特定数据位置,即可实现点云数据的分割提取。根据数据处理要求,需将轨道板底板、左右钳口面、承轨面及预埋套管位置处的点云数据提取出来。

首先识别承轨台数据的起始位置。设第i条承轨台剖面轮廓所有坐标点的Z坐标之和为Sum Z_i,对应Spearman秩相关系数为r_s_i,对每条承轨台剖面轮廓数据全部点的Z坐标求和,得到如图6(a)所示的一组数据,计算各点对应的Spearman秩相关系数,如图6(b)所示,可以看出,承轨台剖面轮廓起始位置处的Z坐标和呈单调递增趋势,因此Spearman秩相关系数为1的位置即为承轨台剖面轮廓数据的起始位置。确定起始位置后,根据承轨台结构参数和轮廓采集间隔,即可将全部承轨台的剖面轮廓数据和轨道板底板数据提取出来,轮廓提取效果如图6(c)所示。

将承轨台剖面轮廓数据整个提取后,需要根据单个剖面轮廓定位左右钳口面和承轨面数据的位置。图6(d)为承轨台某处轮廓Z坐标图,其横坐标为该轮廓各点Z坐标在整条轮廓中的坐标序数i, 纵坐标为该轮廓各点的Z坐标值。设该轮廓第i个坐标点对应Spearman秩相关系数为r_s_i,从图6(e)可以看到,左和右钳口位置处Z值趋势分别为单调递增和单调递减。根据此特征,可以确定左右钳口位置,再根据承轨台设计参数,即可确定承轨面及预埋套管数据位置,完成数据提取。数据提取效果如图6(f)所示。

图 6. 点云数据提取。(a)各剖面轮廓Z坐标之和;(b) Spearman秩相关系数;(c)承轨台剖面轮廓提取效果;(d)单个承轨台剖面轮廓Z坐标;(e)Spearman秩相关系数;(f)钳口面、承轨面数据提取效果

Fig. 6. Point cloud data extraction. (a) Sum of Z coordinates of each contour; (b) Spearman rank correlation coefficient; (c) contour extraction effect of rail bearing platform profile; (d) Z coordinates of single rail bearing platform contour profile; (e) Spearman rank correlation coefficient; (f) data extraction effect of clamp surface and bearing surface

下载图片查看所有图片

3.3 基于点云数据的承轨台几何参数计算方法

完成点云数据分割提取后,对承轨台参数进行计算时仅需使用对应区域的点云数据进行平面拟合、直线拟合、圆心拟合等计算即可得到承轨台几何参数测量结果,如图7所示。

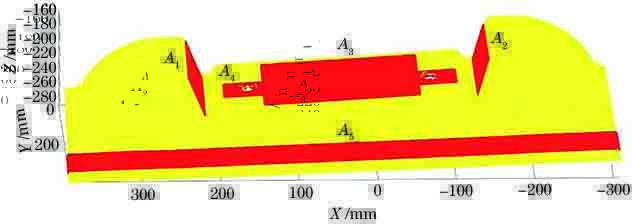

图 7. 承轨台点云数据提取效果

Fig. 7. Extraction effect of point cloud data of rail bearing platform

下载图片查看所有图片

1)承轨面坡度、承轨面与钳口面夹角计算

对于承轨面坡度、承轨面与钳口面夹角(包括左钳口夹角和右钳口夹角)的计算,选取图7中左钳口面(A₁)、右钳口面(A₂)、承轨面(A₃)及轨道板底板数据(A₅)分别进行平面拟合,得到相应平面的法向量,计算向量间夹角即可得到测量结果。

2)单个承轨台钳口距离计算

单个承轨台钳口距离定义为左右钳口面上距承轨面28 mm处的距离。首先取第i个承轨台剖面轮廓数据的左右钳口面数据及承轨面数据进行直线拟合,得到三条直线l₁、l₂、l₃,之后将l₃沿其法线方向向上平移28 mm得到l₄,计算l₄与l₁、l₂交点A_i、B_i,如图8(a)所示。对全部承轨台剖面轮廓进行以上处理,并对所得交点进行空间直线拟合即可得到两条空间直线k₁,k₂,根据空间点到直线距离公式即可得到单个承轨台钳口距离,如图8(b)所示。

图 8. 单个承轨台钳口距离计算。(a)单轮廓交点确定;(b)空间直线拟合

Fig. 8. Calculating distance of single rail bearing platform jaw. (a) Determination of intersection point of single contour; (b) spatial straight line fitting

下载图片查看所有图片

3)同一承轨台相邻两套管中心距离计算

所提测量方法由于双目匹配,提高了预埋套管位置处的数据测量效果,进而提高参数测量精度,消除了单目结构光测量圆孔时产生的关于圆孔内壁的干扰数据,数据采集效果如图9(a)、(b)所示。

对于同一承轨台相邻两套管中心距离参数的计算,主要是基于最小二乘法求解两个预埋套管的圆心的方法。首先,根据承轨台设计参数,大致在预埋套管数据中(图7中A₄)确定预埋套管位置坐标范围,筛选出预埋套管位置附近的部分点坐标,再进行最小二乘法圆拟合,得到圆心坐标O'₁和R'₁。对R'₁取整,再以O'₁为圆心、R'₁为半径筛选点云数据,得到预埋套管全部边缘点坐标,如图9(c)所示,对其再进行一次拟合,最终得到预埋套管圆心坐标O₁。对另一个预埋套管进行同样处理,得到圆心坐标O₂,再根据两点间距离公式,即可求得结果。

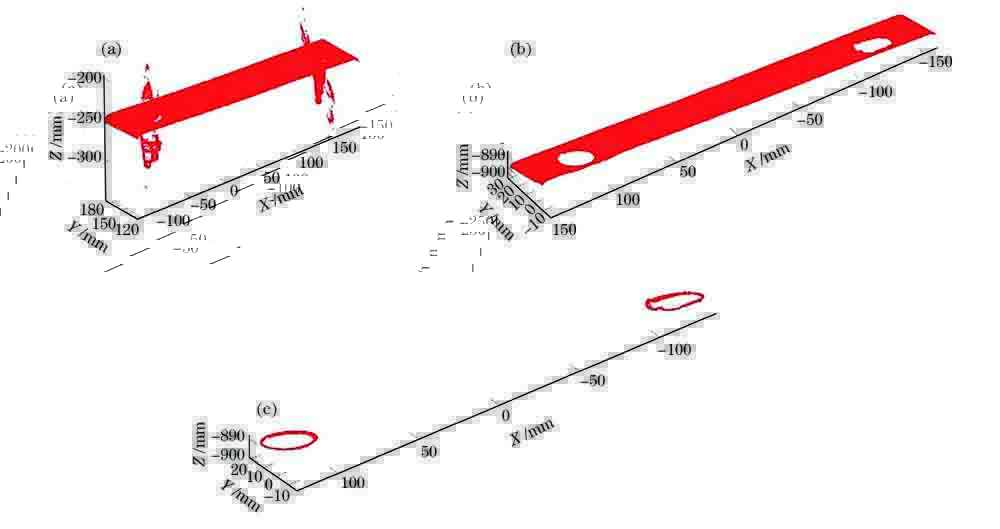

图 9. 同一承轨台相邻两套管中心距离计算。(a)单目传感器点云数据;(b)双目传感器点云数据;(c)筛选后的点云数据

Fig. 9. Calculation of center distance between two neighboring casings of same bearing surface. (a) Monocular sensor point cloud data; (b) binocular sensor point cloud data; (c) filtered point cloud data

下载图片查看所有图片

4 实验验证与结果分析

4.1 承轨台标准值测量

由于整个轨道板体积较大,在实验室环境下无法使用龙门架对整个轨道板进行测量。因此,为验证系统测量准确性,对单个承轨台的模具进行测量。中国铁路总公司在《高速铁路CTRSⅢ型板式无砟轨道先张法应力混凝土轨道板暂行技术条件》中列出了“轨道板外形尺寸偏差及检测要求”,其与承轨台相关参数的具体规定如表1所示。

表 1. 承轨台参数检测标准

Table 1. Testing standard of rail bearing platform parameters

Parameter	Allowable deviation	Number of tests per batch
Slope of bearing surface /(°)	±0.1	All
Left clamp angle /(°)	±1.0	10
Right clamp angle /(°)	±1.0	10
Jaw distance of rail bearing platform /mm	±0.5	All
Center distance of adjacent casing /mm	±0.5	All

查看所有表

由于测量对象为承轨台模具,其与实际承轨台几何参数可能存在偏差,为确定模具标准值,使用测量精度为0.008 mm的三维扫描仪(KNOICA MINOLTA VIVID 910)对承轨台模具进行扫描。选择合适焦距的镜头,分别对左钳口、右钳口、承轨面、轨道板底板及预埋套管位置进行扫描,用所提方法处理各位置点云数据,从而得到承轨台模具参数,将6次测量结果的平均值作为承轨台模具标准值。

4.2 测量结果分析

利用双目系统对承轨台模具进行多次测量,其中6次测量结果如表2所示。

对测量结果与MINOLTA传感器测量数据进行对比,如图10所示,可得所提方法对承轨面坡度测量精度可达0.02°;对承轨面与钳口面夹角测量精度可达0.2°;对单个承轨台钳口距离测量精度可达0.3 mm;对同一承轨台两相邻套管中心距离测量精度可达0.3 mm。测量结果误差在《高速铁路CTRSⅢ型板式无砟轨道先张法应力混凝土轨道板暂行技术条件》允许范围内,符合技术要求。

表 2. 双目结构光系统测量结果

Table 2. Measurement results of binocular structured light system

Testing item	Slope of bearingsurface /(°)	Left clampangle /(°)	Right clampangle /(°)	Jaw distance ofbearing platform /mm	Center distance ofadjacent casing /mm
Standard value (MINOLTA)	1.36	111.78	110.54	377.37	232.72
Value 1	1.37	111.68	110.54	377.65	232.53
Value 2	1.37	111.58	110.74	377.67	232.56
Value 3	1.37	111.85	110.72	377.62	232.58
Value 4	1.34	111.66	110.48	377.20	232.65
Value 5	1.38	111.84	110.65	377.65	232.49
Value 6	1.37	111.58	110.36	377.47	232.55

查看所有表

图 10. 双目结构光系统测量误差。(a)承轨面坡度测量误差;(b)承轨面与钳口面夹角测量误差;(c)单个承轨台钳口距离测量误差;(d)相邻两套管中心距离测量误差

Fig. 10. Measurement error of binocular structured light system. (a) Measurement error of bearing surface slope; (b) measurement error of angle between rail bearing surface and jaw surface; (c) measurement error of jaw distance of single rail bearing platform; (d) measurement error of center distance of adjacent casings

下载图片查看所有图片

5 结论

提出了一种基于改进的双目线结构光的承轨台测量方法。该方法基于双目立体视觉测量原理,提高了预埋套管位置处的数据采集效果和测量精度,降低了对激光器驱动装置的精度要求,具有装置结构简单、测量过程简便的优点。该方法对承轨面坡度测量精度可达0.02°;对承轨面与钳口面夹角测量精度可达0.2°;对单个承轨台钳口距离测量精度可达0.3 mm;对同一承轨台两相邻套管中心距离测量精度可达0.3 mm。该方法满足《高速铁路CTRSⅢ型板式无砟轨道先张法应力混凝土轨道板暂行技术条件》的检测要求。

参考文献

[1] 洪进, 胡亚红. CRTSII型轨道板成品板检测方法[J]. 科技与企业, 2012( 11): 205.

HongJ, Hu YH. Testing method of CRTSII rail plate finished product[J]. Science-Technology Enterprise, 2012( 11): 205.

[2] 陈兴, 范叹奇. 高速铁路CRTSⅡ型轨道板几何尺寸检测技术及方法[J]. 铁道勘察, 2010, 36(2): 8-10.

Chen X, Fan T Q. Testing technology for geometric size of CRTSⅡ track slabs on high speed railway as well as its method[J]. Railway Investigation and Surveying, 2010, 36(2): 8-10.

[3] 黄雨微. 拍照式三维扫描仪在CRTSⅢ型板检测中的应用研究[D]. 四川: 西南交通大学, 2018.

Huang YW. Research on the application of photographic 3D scanner in CRTSⅢ track slab detection[D]. Sichuan: Southwest Jiaotong University, 2018.

[4] 秦守鹏. 基于OCR的CRTSⅢ型轨道板类型和编号自动识别技术研究[J]. 铁道勘察, 2017, 43(6): 24-26.

Qin S P. Research on type and number automatic recognition technology of CRTSⅢ ballastless track plate based on OCR[J]. Railway Investigation and Surveying, 2017, 43(6): 24-26.

[5] 卢书, 李宗春, 冯其强, 等. 高铁轨道板快速检测方法研究[J]. 测绘工程, 2012, 21(6): 56-59.

Lu S, Li Z C, Feng Q Q, et al. Research on measuring high-speed railway track slabs[J]. Engineering of Surveying and Mapping, 2012, 21(6): 56-59.

[6] 简治城. CRTS Ⅲ型无砟轨道板检测及精调[J]. 中国铁路, 2011( 4): 38- 40.

Jian ZC. Detection and fine adjustment of CRTSⅢ ballastless track slab[J]. Chinese Railways, 2011( 4): 38- 40.

[7] 马超, 邓海龙. 数字工业摄影测量技术在轨道板检测中的应用研究[J]. 城市建设理论研究( 电子版), 2012( 17).

MaC, Deng H L. Research on the application of digital industrial photogrammetry technology in track plate detection[J]. Theoretical Research on Urban Construction ( ElectronicEdition), 2012( 17).

[8] 薛峰. 轨道板关键几何尺寸快速检测系统的设计及应用[J]. 铁道建筑, 2016(4): 118-122.

Xue F. The design and application of the rapid measurement system for the key geometric dimensions of track plate[J]. Railway Engineering, 2016(4): 118-122.

[9] 祝祥, 邵双运, 宋志军. 基于线结构光传感器的轨道板几何形貌检测方法[J]. 中国光学, 2018, 11(5): 841-850.

Zhu X, Shao S Y, Song Z J. A detection method based on line-structured light sensor for geometrical morphology of track slab[J]. Chinese Optics, 2018, 11(5): 841-850.

[10] 张杰胜, 刘玉波, 袁江斌, 等. 一种CRTSⅢ型板式无砟轨道板检测系统及方法: CN107255445A[P].2017-10-17.

Zhang JS, Liu YB, Yuan JB, et al. and method of CRTSⅢ slab ballastless track slab: CN107255445A[P].2017-10-17.

[11] 许磊. 高速铁路Ⅲ型轨道板尺寸快速检测技术研究[J]. 铁道勘察, 2016, 42(3): 5-8.

Xu L. Research on quick detection track slab of high speed railway[J]. Railway Investigation and Surveying, 2016, 42(3): 5-8.

[12] 袁小翠, 陈华伟. 点云模型特征面分割与识别方法[J]. 计算机工程, 2018, 44(11): 245-250.

Yuan X C, Chen H W. Feature surface segmentation and recognition method for point cloud model[J]. Computer Engineering, 2018, 44(11): 245-250.

[13] 李峰, 崔希民, 袁德宝, 等. 利用机载LiDAR点云提取复杂城市建筑物面域[J]. 国土资源遥感, 2013, 25(3): 85-89.

Li F, Cui X M, Yuan D B, et al. Extraction of the building region from airborne LiDAR point clouds under complex urban conditions[J]. Remote Sensing for Land & Resources, 2013, 25(3): 85-89.

[14] 孙红岩, 孙晓鹏, 李华. 基于K-means聚类方法的三维点云模型分割[J]. 计算机工程与应用, 2006, 42(10): 42-45.

Sun H Y, Sun X P, Li H. 3D point cloud model segmentation based on K-means cluster analysis[J]. Computer Engineering and Applications, 2006, 42(10): 42-45.

[15] 李雪云, 孙爱峰, 何艳频. Spearman等级相关系数计算公式相互关系的数学推导[J]. 中国现代药物应用, 2007, 1(11): 124.

Li X Y, Sun A F, He Y P. Mathematical derivation of the relationship between the calculation formulas of Spearman's rank correlation coefficient[J]. Modern Drug Application in China, 2007, 1(11): 124.

[16] 苏丽敏, 何慧爽. 基于区间数的Spearman秩相关系数的多属性决策方法[J]. 统计与决策, 2019, 35(6): 51-53.

Su L M, He H S. Multiattribute decision making method based on Spearman rank correlation coefficient of interval number[J]. Statistics and Decision, 2019, 35(6): 51-53.
